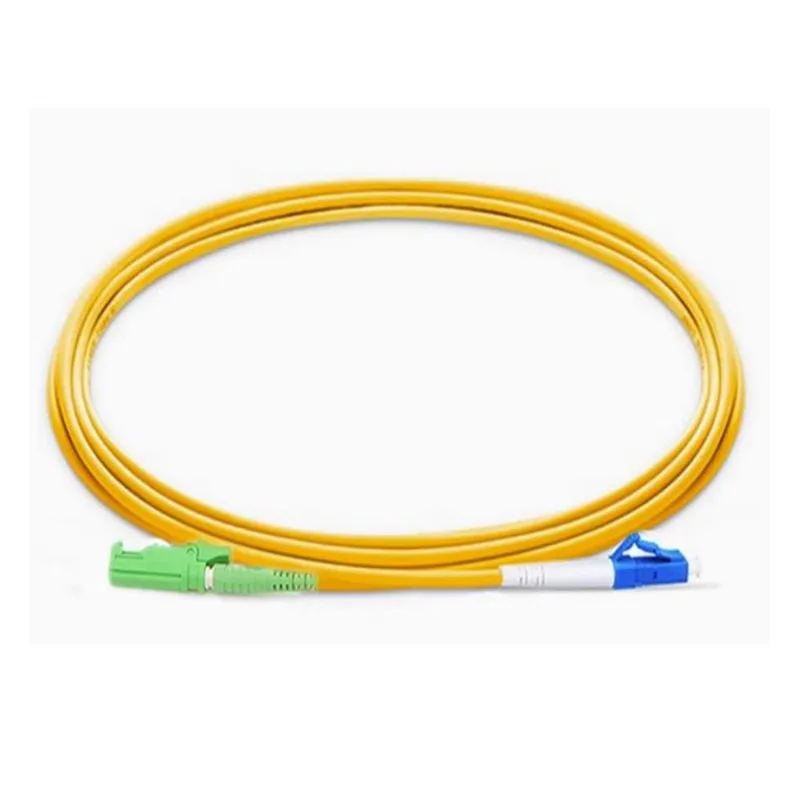

3mm Round Cable E2000/APC- LC/UPC Patch ledninger

Søknad:● Datasentre● Ethernet -applikasjoner● FTTH -applikasjoner● Ryggrad, horisontale og stigerør applikasjoner● Video, data og taletjenester● TestutstyrsapplikasjonerFunksjoner:● Høy presisjonskontakt● UPC & APC end Face Polish● SC, LC, alle enkeltfiberkontakter● Tilpasset leng......

Send forespørsel

produktbeskrivelse

Søknad:

● Datasentre

● Ethernet -applikasjoner

● FTTH -applikasjoner

● Ryggrad, horisontale og stigerør applikasjoner

● Video, data og taletjenester

● Testutstyrsapplikasjoner

Funksjoner:

● Høy presisjonskontakt

● UPC & APC end Face Polish

● SC, LC, alle enkeltfiberkontakter

● Tilpasset lengde tilgjengelig

● 100% fabrikk avsluttet og testet

● ROHS -kompatibel

Teknisk spesifikasjon:

Konstruksjoner	Enhet	Beskrivelser
Fibermodus		Enkeltmodus: ITU-T G657A1
Fiberantall		Simplex
Bølgelengde	nm	1310/1550
Innsettingstap	db	≤0.30
Returtap	db	≥55 (APC) ≥50 (UPC)
Thight-Buffer Fiber Diameter	en	900
Thight-Buffer Fiber Color		Hvit
Kabeljakkefarge		Gul
Kabeljakke materiale		LSZH
Kabeldiameter	mm	Φ3,0 ± 0,20
Lengde	m	3,0 +0,1/-0
Koblingstype		SC/APC (grønn) SC/UPC (blå)
Endface Polish		APC og UPC
Hylse materiale		Keramikk
Tilkoblingsrepeterbarhet		> 800 ganger
Minimal bøyestrål	mm	≥20
Fiber/kabeloppbevaring møtes	N	50n ± 2n ved 5N/S 120S varighet
Driftstemperatur	℃	-25 ℃ ~ +65 ℃
Lagringstemperatur	℃	-25 ℃ ~ +65 ℃

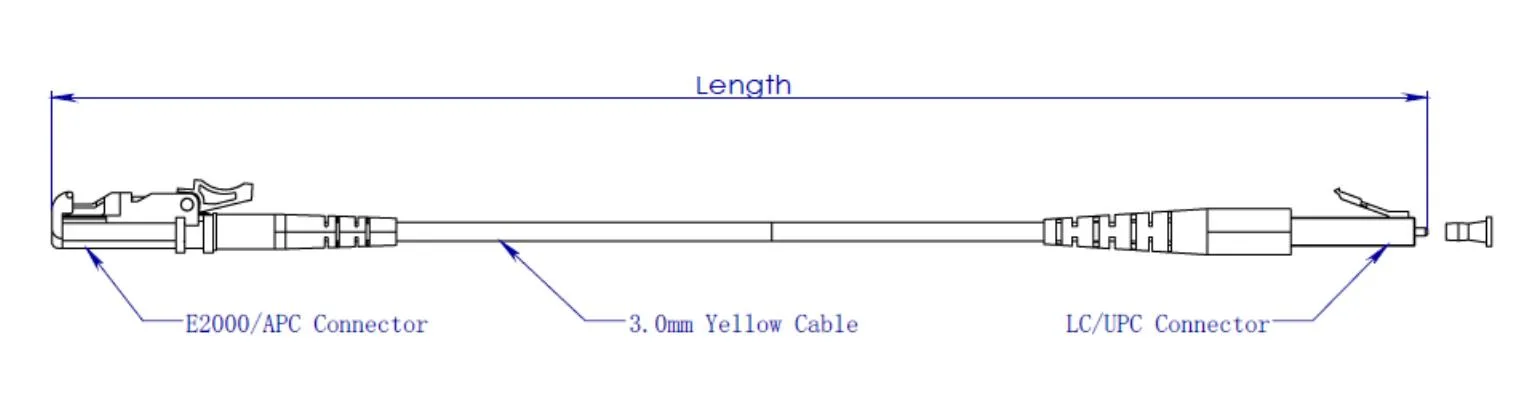

Dimensjonal tegning:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

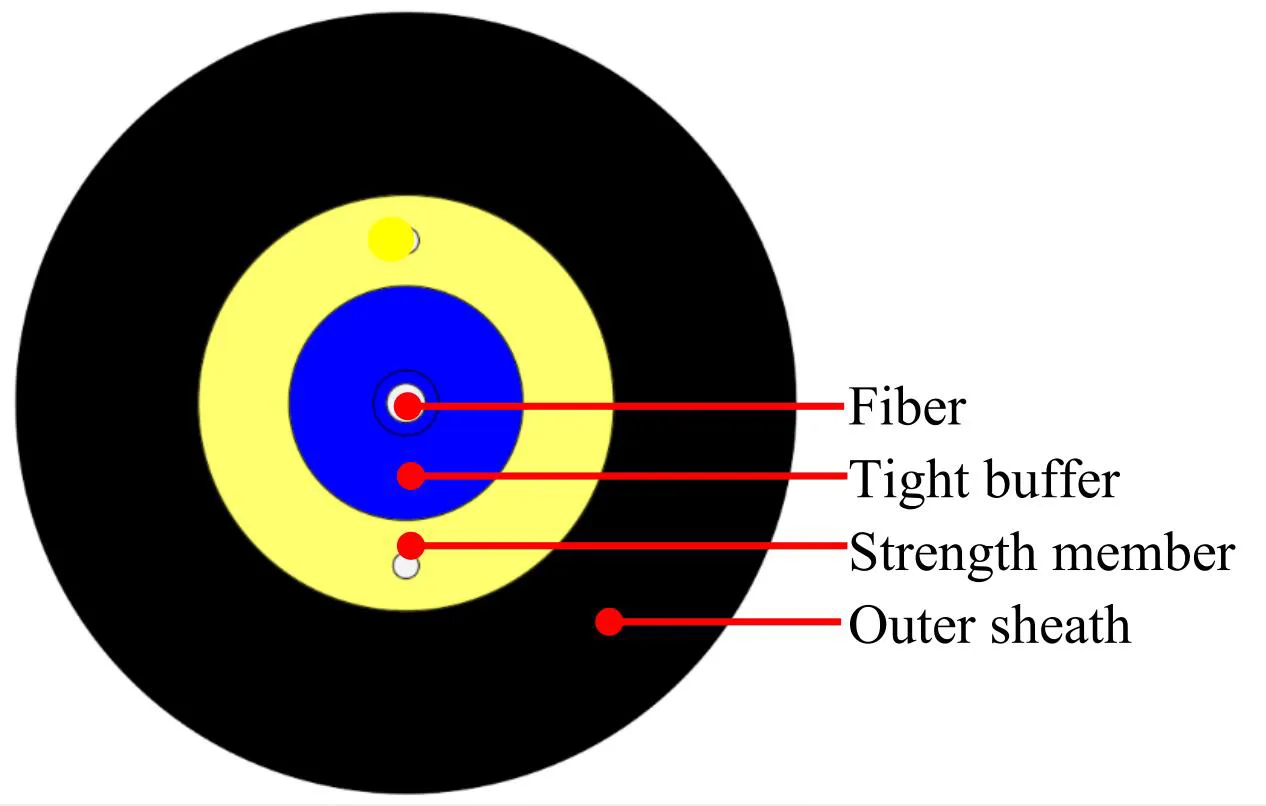

Kabelkonstruksjon:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

Gjenstander		Spesifikasjoner
Tett bufferfiber	Fiberantall	1
	Fibertype	G.657A1
	Fiberfarge	Blå
	Materiale	LSZH
	Diameter	Φ0,9 ± 0,05 mm
	Tett bufferfarge	Hvit
Styrkemedlem	Materiale	Polyester Garn
Ytre skjede	Materiale	LSZH
	Diameter	Φ3,0 ± 0,2 mm
	Ytre skjedefarge	Gul
Blekkmerke	Farge	Svart

Fiberkarakteristikk:

Alle egenskapene til kabelfiberen (fiber av ferdig kabel) skal i det minste være i samsvar med ITU-T-anbefalingen G.657A1 og skal være som følger.

Punkt	Spesifikasjon
Fibertype	Enkeltmodus
Fibermateriale	Dopet silika
Dempingskoeffisient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelavskjæringsbølgelengde	≤ 1260 nm
Null-spredning bølgelengde	1300 ~ 1324 nm
Null-spredningshelling	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 PS/(nm. KM) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus feltdiameter @ 1310 nm	8,8 ± 0,4um
Kjerne / kledd konsentrisitetsfeil	≤ 0,5 en
Kledningsdiameter	125,0 ± 0,7 en
Kledning ikke-sirkularitet	≤5%
Primær beleggdiameter	242 ± 7 en
Konsentrisitet primært belegg / belegg	≤10 um
Belegg ikke-sirkularitet	≤0,7%
Demping med tap av kabelbøyning 1 sving 1 radius 10mm 10 svinger 1 radius 15mm	1550nm ≤Δ0.75db/km 1625nm ≤Δ1.5db/km 1550nm ≤Δ0.25db/km 1625nm ≤Δ1.0db/km
