Alle dielektriske selvforsørgende ADSS Aerial Fiber Optic Cable

Alle dielektriske selvforsørgende ADSS luftfiberoptisk kabel vedtar løst rørlagstrengestruktur, og 250μm optisk fiber er kappet i løs rør laget av høyt modulmateriale, og det løse røret er fylt med vanntett forbindelse. Det løse røret (og fyllingstauet) er vridd rundt den ikke-metalliske senterarmeringskjernen (FRP) for å danne en kompakt kabelkjerne, og gapet til kabelkjernen er fylt med vannblokkerende fett. Kabelkjernen er ekstrudert med en polyetylen (PE) indre kappe, deretter dekket med aramid for forsterkning, og til slutt ekstrudert med en polyetylen (PE) ytre skjede eller en elektrisk sporing (AT) ytre kappe.

Send forespørsel

produktbeskrivelse

Egenskaper

Kan installeres uten å slå av strømmen

Adoptere at Sheath, med utmerket anti-sporingsprestasjon

Lett vekt og liten kabeldiameter reduserer effekten av is og vind og belastningen på tårn og støtter

Store spennlengder og det største spennet er over 1000 meter

Utmerket strekkfasthet og temperaturegenskaper

Designens levetid er over 30 år

Søknad

Utformingen av alle dielektriske selvforsørgende ADSS luftfiberoptisk kabel vurderer fullt ut den faktiske situasjonen for kraftledninger og er egnet for høyspent transmisjonslinjer med forskjellige nivåer. For 10 kV og 35 kV kraftledninger kan polyetylen (PE) skjede brukes; For 110 kV og 220kV kraftledninger må hengepunktet til den optiske kabelen bestemmes ved å beregne den elektriske feltstyrken og bruke en ved ytre skjede. Samtidig er mengden Aramid og den perfekte vri -prosessen nøye designet for å oppfylle applikasjonskravene til forskjellige spenn.

Standarder

ADSS-kabel er i samsvar med standard IEEE 1222 samt IEC 60794-1.

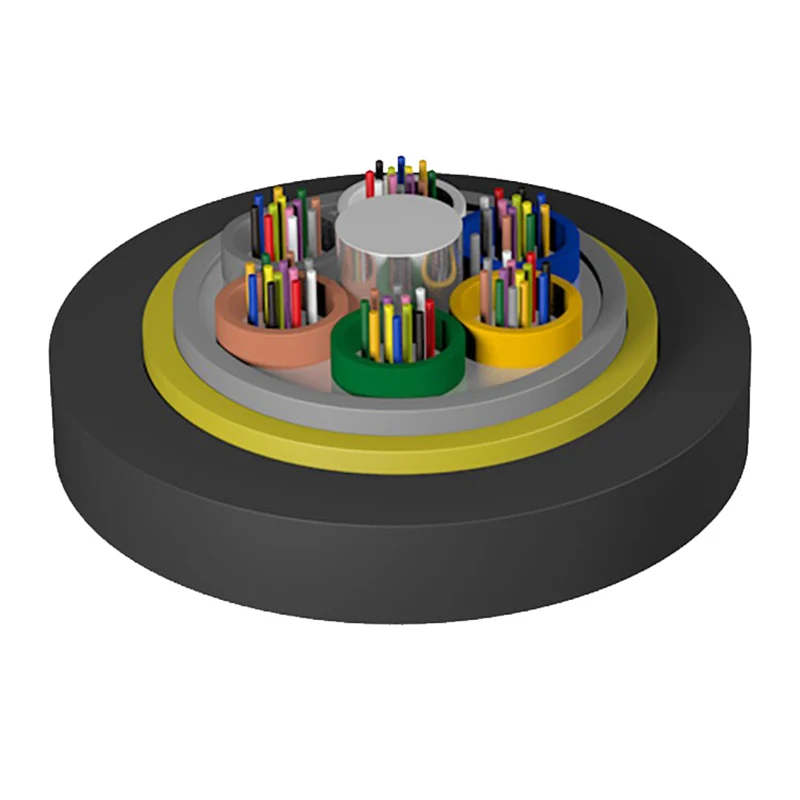

Strukturtegning

1. FRP styrkemedlem

2. Fiber

3. Rørfyllingsforbindelse

4. Løst rør

5. Kabelfyllingsforbindelse

6. PE indre skjede

7. Aramid garn

8. Pe/at Outer Sheath

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Tekniske parametere

Ref. Ytre diameter (mm)	Ref. Vekt (kg/km)		Rec. Daglig maks. Arbeidsspenning (KN)	Maks tillatt arbeidsspenning (KN)	Bryte styrke (KN)	Strengt medlem CSA (MM2)	Elastisitetsmodul (KN/MM2)	Varmeutvidelseskoeffisient × 10-6/k	Egnet spenn (Nesc Standard, M)
Ref. Ytre diameter (mm)	PE Sheath	Ved skjede	Rec. Daglig maks. Arbeidsspenning (KN)	Maks tillatt arbeidsspenning (KN)	Bryte styrke (KN)	Strengt medlem CSA (MM2)	Elastisitetsmodul (KN/MM2)	Varmeutvidelseskoeffisient × 10-6/k	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Lagring/driftstemperatur: -40 ℃ -+70 ℃

Optiske egenskaper

Fiberoptisk type	（+20 ℃）				båndbredde		Numerisk blenderåpning	Kutt av bølgelengden på optisk kabel
Fiberoptisk type	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk blenderåpning	Kutt av bølgelengden på optisk kabel
G.652	---	---	≤0,36dB/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 allerede	---
62,5/125 um	≤3,5db/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 allerede	---

Note:

en. Bare en del av ADSS -kabler er oppført i tabellen, ADSS -kabler med andre spenn kan være undersøkelsesfolk.

b. Spesifikasjoner i tabellen er på forutsetning av at det ikke er noen høydeforskjell og installasjonssag er 1%

c. Fiberantall er 2 til 72, identifisering av fibre er i samsvar med den nasjonale standarden

Søknad: Selvforsørgende antenne

Hot Tags: Alle dielektriske selvforsørgende ADSS Aerial Fiber Optic Cable
