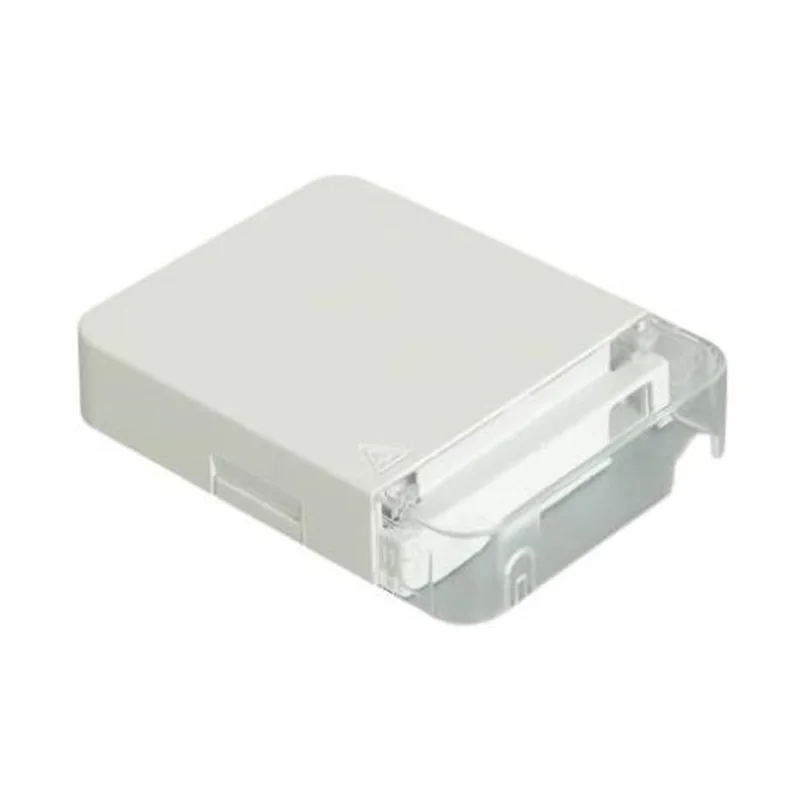

Fiberoptisk kabeladgangsterminalpanel GFS-1F

1. Generelt

1.1 Beskrivelse

Utstyret brukes som et termineringspunkt for drop -kabelen for å koble seg til ONU internt i leiligheten i FTTX kommunikasjonsnettverkssystem. Fiberskjøting kan gjøres i denne boksen, og i mellomtiden gir den solid beskyttelse og styring for FTTX -nettverksbygningen.

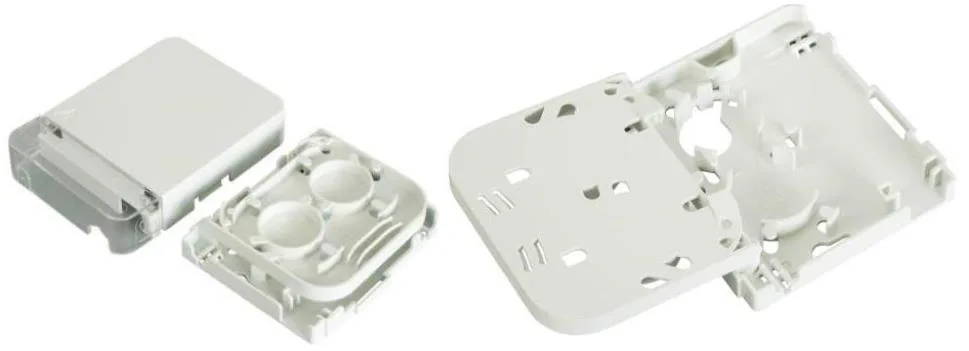

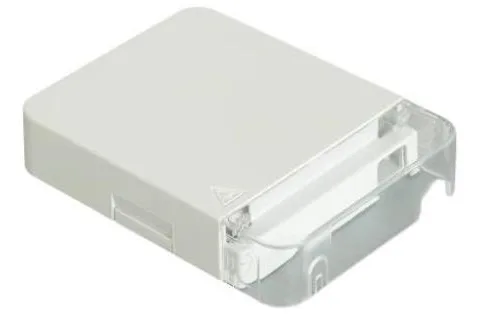

Utseende av GFS-1F

1.2 Standarder oppfyller

Produksjonen som tilbys er designet, produsert og testet i henhold til standardene som følger:

1.3 Applikasjonsmiljø

2. Karakteristikker

1. Brukes til familiearbeidsområdet, fullfør tilgangen og produksjonen av enkelt eller dobbel kjernefiber, kan fullt ut oppfylle kravene til bøyningsradius for fiberen, og beskytte tilgangen til optisk fiber, for å gi sikkerhetsbeskyttelse for kjernen.

2. Enkel installasjon, praktisk drift og vedlikehold.

3. i henhold til kundekravene kan skrives ut logo.

4. Laget av ABS+PC høykvalitets ingeniørplastmateriale med utmerket intensitet.

5. Du kan installere en SC -adapter.

3. Spesifikasjoner

3.1 Mekaniske spesifikasjoner

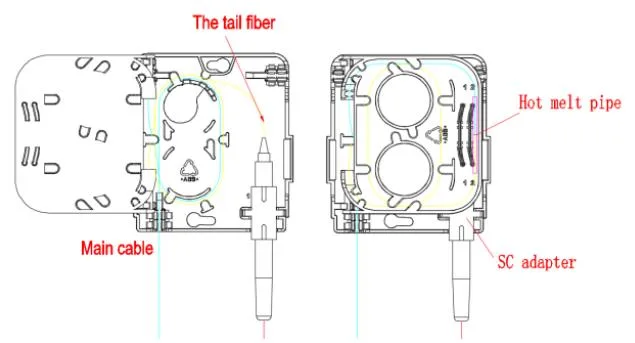

GFS-1F rutingkart

3.2 Optiske spesifikasjoner

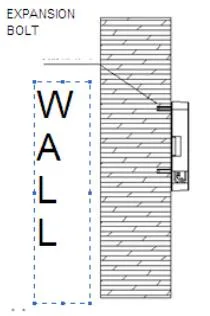

3.3. Veggmontert installasjon

Bor 2 hull i veggen I henhold til dimensjonen i tabell 2, plasser utvidelsespluggen φ6*30, legg boksen for å matche hullene og bruke skruer for å feste.

Pic.5 Veggmontert installasjon

4. Konfigurasjon

4.1 Tilbehørsseksjon

5.package

Standard dobbel bølgepapp, 520*360*390mm, 200 i kartong, omtrent 19,5 kg.
