Figur 8 Fiberoptisk kabel

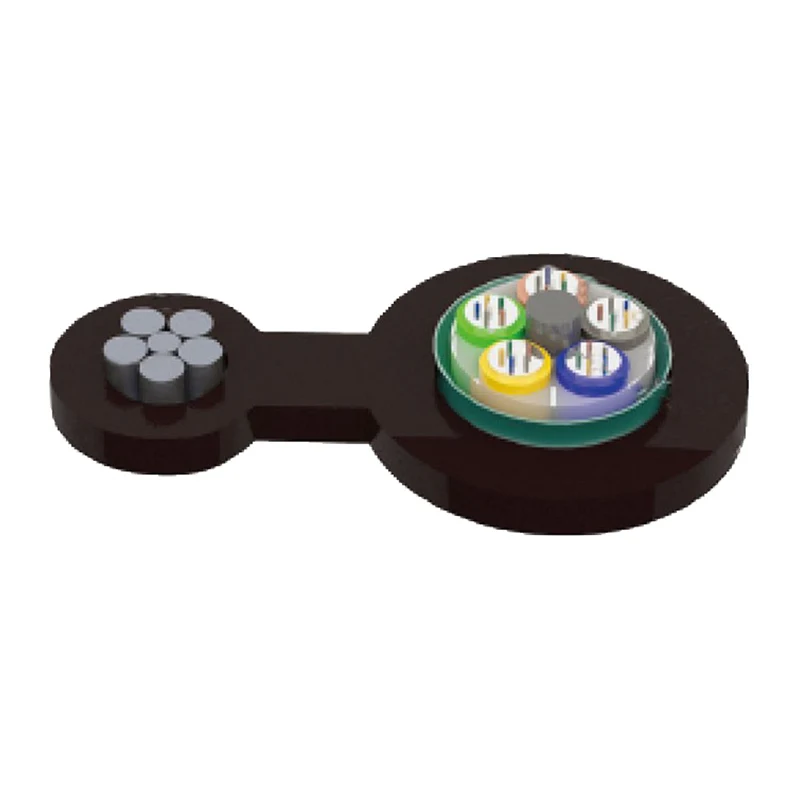

Strukturen i figur 8 Fiberoptisk kabel er å sette 250μm optisk fiber i et løst rør laget av høyt modulmateriale, og det løse røret er fylt med vanntett forbindelse. Midt på kabelen er en metallforsterkende kjerne, og det løse røret (og fyllingstauet) er vridd rundt den sentrale forsterkende kjernen for å danne en kompakt sirkulær kabelkjerne. Kabelkjernen er langsgående pakket med et lag plastbelagt aluminiumtape (APL) og integrert med ståltrådene i en 8-formet polyetylenhylse.

Send forespørsel

produktbeskrivelse

Egenskaper

Den strandede ståltråden har ekstremt høy strekkfasthet, noe som letter selvforsørkende overhead legging og reduserer installasjonskostnadene.

God mekanisk og temperaturytelse

Løst rørmateriale har god hydrolysemotstand og høy styrke

Spesiell rørfyllingsforbindelse Sikre en kritisk beskyttelse av fiber

Følgende tiltak iverksettes for å sikre at kabel vanntett:

-Steel Wire brukt som Central Strength Member

-Løst rørfylling, forbindelse

-100% kabelkjernefylling

-APL fuktighetsbarriere

Standarder

GYTC8A-kabel er i samsvar med standard YD/T 1155 samt IEC 60794-1.

Strukturtegning

1. Strandede ledninger

2. PE Sheath

3. Fiber

4. Rørfyllingsforbindelse

5. Løst rør

6. Kabelfyllingsforbindelse

7. Sentralt styrkemedlem

8. Apl

9. PE Sheath

Figure 8 Fiber Optic Cable

Tekniske parametere

Kabeltype (Økt med 2 fibre)	Fiberantall	Rør	Fyllstoffer	Kabelvekt (Ref) (kg/km)	Strekkfasthet Lang/kort sikt (N)	Knuse motstand Lang/kort sikt (N/100mm)	Bøyningsradius Statisk/dynamisk (mm)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	I følge Messenger -trådståltråddiameteren	300/1000	10d/20d
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
Gytc8a-20 ~ 24xn	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
Gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
Gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
Gytc8a-50 ~ 60xn	50 ~ 60	5	0	172

Lagring/driftstemperatur: -40 ℃ -+70 ℃

Optiske egenskaper

Fibertype	Demping （+20 ℃）				Båndbredde		Numerisk blenderåpning	Kabelavskjæringsbølgelengde λcc
Fibertype	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk blenderåpning	Kabelavskjæringsbølgelengde λcc
G.652	---	---	≤0,36dB/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 allerede	---
62,5/125 um	≤3,5db/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 allerede	---

Note:

en. Suffiks XN betegner fibertype

b. Fargearrangementene til fiber og rør er spesifisert i fargeidentifikasjonstabellen

c. Kabelen skal ikke lagre i utemiljøet mer enn 6 måneder for å holde kabelhjulet god tilstand

Søknad: Selvforsørgende antenne
