Fiberoptisk distribusjonskabel for flere formål (≥24f)

Som en profesjonell produsent og leverandør i Kina tilbyr Orientalfiber høykvalitets flerbruksfiberoptisk distribusjonskabel (≥24f) designet for distribusjon med høy tetthet og multi-scenario. Med flerkjernede underenheter (Φ900μm tettbufret optisk fiber, aramidgarn) og et ikke-metallisk sentralstyrkeelement, er denne kabelen tilgjengelig med PVC- eller LSZH-kapper for utmerket flammehemming, vannbestandighet og UV-beskyttelse.

Send forespørsel

produktbeskrivelse

Velkommen til Orientalfiber, en ledende leverandør av flerbruks distribusjonsfiberoptisk kabel (≥24f) basert i Kina. Fabrikken vår produserer kabler fra 24 til 144 fibre, som støtter G652D, G657A1/A2, OM3, OM4 og multimodustyper. Denne flerkjernede distribusjonskabelen bruker tettbufrede fibre, aramidgarn som styrkeelementer og en ikke-metallisk sentral forsterkning for å levere lang/kortvarig strekkstyrke opp til 400/1320N og knusningsmotstand på 300/1000N/100mm. Hvis du trenger å kjøpe distribusjonsfiberoptisk kabel for bygging av ryggradsdistribusjon eller høytetthetspatching, sikrer produktet en dynamisk bøyeradius på 20D og statisk 10D, som fungerer pålitelig fra -20°C til +60°C.Ta kontakt med Orientalfiberi dag for å kjøpe flerbruks distribusjonsfiberoptisk kabel (≥24f) direkte fra vår fabrikk for konkurransedyktige priser og teknisk støtte.

Kjennetegn

Strandet ikke-metallisk styrkeelementstruktur sikrer at kabelen tåler større strekkstyrke

Tett bufferfiber har utmerket flammehemmende ytelse

Aramidgarn som styrkeelement gjør at kabelen har utmerket strekkfasthet

Yttermaterialet er korrosjonsbestandig, vanntett, UV-bestandig, flammehemmende og miljøvennlig.

Søknader

Formål kabeldistribusjon

Stamfordelingskabel i et bygg

Patchkabel for multioptisk fiber

Standarder

Oppfyller standardene til YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 osv. I tillegg til vanlige PVC-produkter finnes det også produkter som har bestått UL OFNR og OFNP sertifiseringer. LSZH-produkter bruker forskjellige materialer for å oppfylle IEC60332-1 eller IEC60332-3C.

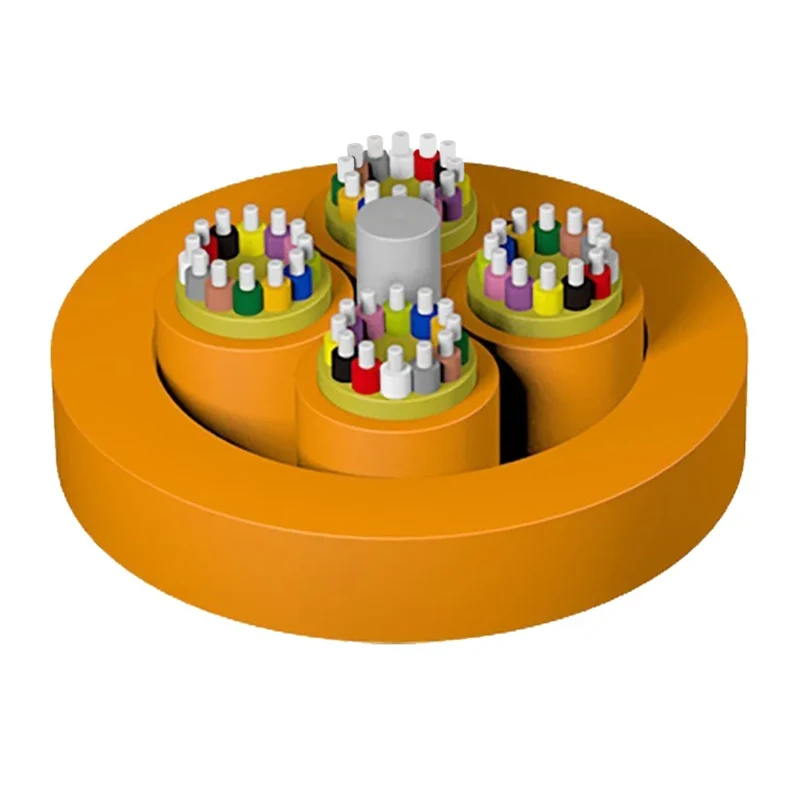

Strukturtegning

1. Fiber

2. Underenhet

3. Aramidgarn

4. Sentralt Styrkemedlem

5. Jakke

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Tekniske parametere

Kabelmodell	Kabeldiameter (ref) (mm)	Kabelvekt (ref) (kg/km)		Strekkstyrke Lang/Kort sikt (N)	Knusmotstand Lang/Kort sikt (N/100 mm)	Bøyeradius Dynamisk/Statisk (mm)
Kabelmodell	Kabeldiameter (ref) (mm)	PVC jakke	LSZH jakke	Strekkstyrke Lang/Kort sikt (N)	Knusmotstand Lang/Kort sikt (N/100 mm)	Bøyeradius Dynamisk/Statisk (mm)
24	12,3±0,5	117	124	200/660	300/1000	20D/10D
36	14,5±0,5	171	180	200/660	300/1000	20D/10D
48	14,8±0,5	161	170	400/1320	300/1000	20D/10D
72	17,5±0,5	244	254	400/1320	300/1000	20D/10D
96	20,7±0,5	351	366	400/1320	300/1000	20D/10D
144	24,8±0,5	443	451	400/1320	300/1000	20D/10D

Optiske egenskaper

Fibertype	Dempning				OFL	Effektiv modus båndbredde	10 Gbit/s Ethernet Link Lengde	Minimum bøyeradius
Betingelse	1310/1550 nm		850/1300nm		850/1300nm	850nm	850nm	/
Typisk verdi	Maksimal verdi	Typisk verdi	Maksimal verdi		850/1300nm	850nm	850nm	/
Enhet	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
