Patch Cord vs Pigtail: Hva er forskjellen i fiberoptiske nettverk?

Fiberoptiske nettverk har blitt grunnlaget for moderne kommunikasjonssystemer, og støtter alt fra internettjenester og datasentre til telekommunikasjon og bedriftsnettverk. Bak disse høyhastighetsforbindelsene ligger mange små, men viktige komponenter, inkludert fiberPatch ledningogPigtail.

Selv om de kan se like ut, tjener lappsnorer og pigtails forskjellige formål i fiberoptiske installasjoner. Å forstå forskjellene deres hjelper ingeniører, installatører og nettverksbrukere med å bygge mer pålitelige og effektive optiske kommunikasjonssystemer.

Så, hva er egentlig fiberpatch-ledninger og pigtails, og hvordan fungerer de sammen i moderne nettverk?

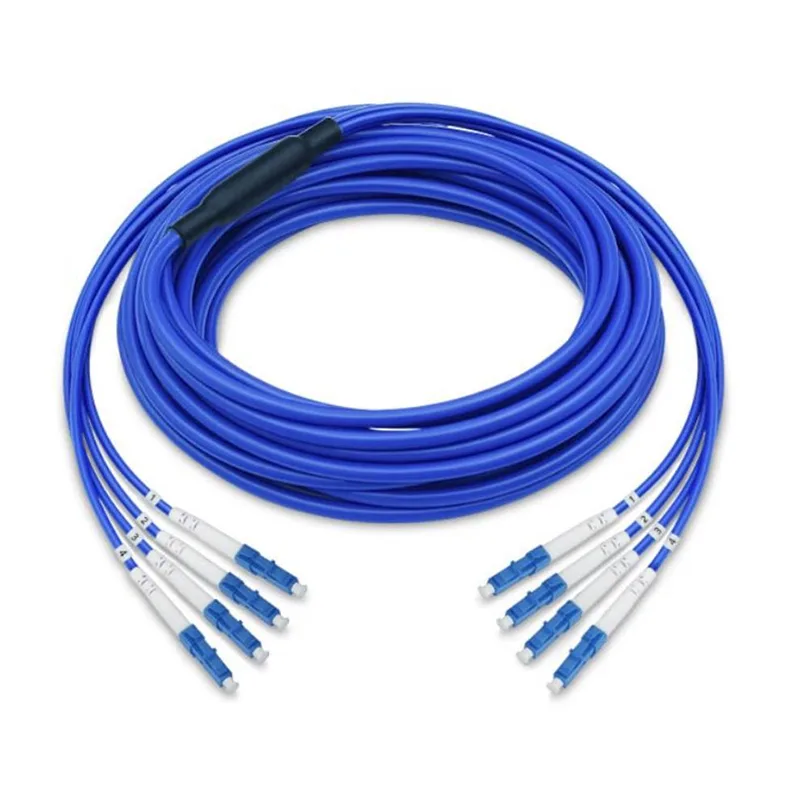

Hva er en fiberpatchledning?

En fiberpatchkabel er en fiberoptisk kabel med kontakter installert i begge ender. Den brukes hovedsakelig til å koble til optiske enheter, nettverksutstyr og fiberdistribusjonssystemer.

Fordi begge ender allerede har kontakter, kan patchledninger installeres raskt uten ekstra skjøtearbeid.

En typisk fiberpatch-ledning inkluderer:

• Fiberoptisk kabel
• Beskyttende jakke
• Fiberkoblinger i begge ender
• Forsterkende struktur

Vanlige koblingstyper inkluderer:

• LC-kontakt
• SC-kontakt
• FC-kontakt
• ST-kontakt

Hva er en Fiber Pigtail?

En fiber pigtail er en kort fiberoptisk kabel med en kontakt installert i kun den ene enden, mens den andre enden inneholder frilagt fiber for skjøting.

I motsetning til patch-ledninger, brukes pigtails ofte inne i fibertermineringsbokser, optiske distribusjonsrammer og skjøtebrett.

En fiber pigtail består vanligvis av:

• Én forhåndsinstallert fiberkontakt
• Eksponert fiberende for fusjonsspleising
• Beskyttende fiberbelegg
• Ytterjakke

Den eksponerte fiberen lar teknikere koble den permanent til innkommende optiske kabler gjennom fusjonsspleising.

Hvordan fungerer patch cords og pigtails?

Arbeidsprinsipp for Fiber Patch ledning

Patch-ledninger gir en fleksibel forbindelse mellom to optiske porter.

Tilkoblingsprosessen er enkel:

Optisk enhet

↓

Fiberkontakt

↓

Patch ledning

↓

En annen optisk enhet

Dette gjør patchledninger ideelle for utstyrstilkoblinger som kan trenge hyppig installasjon eller utskifting.

Arbeidsprinsipp for Fiber Pigtail

Pigtails er designet for permanent fiberterminering.

Den grunnleggende prosessen er:

Klargjøring av fiberkabel

↓

Pigtail fusion skjøting

↓

Beskyttelse inni skjøtebrett

↓

Tilkobling til optisk utstyr

Patch ledning vs Pigtail: Key Differences

Hvordan brukes lappsnorer og pigtails sammen?

I mange fiberoptiske nettverk fungerer patch-ledninger og pigtails sammen i stedet for å erstatte hverandre.

En vanlig fibertilkoblingsprosess er:

Ekstern fiberkabel

↓

Pigtail skjøting inne i fiberfordelingsboks

↓

Fiberadapterpanel

↓

Patch ledning tilkobling

↓

Nettverksutstyr

Denne kombinasjonen skaper en stabil forbindelse samtidig som utstyrstilkoblingene er enkle å administrere.

Hvorfor er fiberhalser viktige i fibernettverk?

Fiber pigtails spiller en viktig rolle i å beskytte og organisere optiske forbindelser.

Deres fordeler inkluderer:

• Pålitelige permanente tilkoblinger
• Redusert signaltap gjennom riktig skjøting
• Bedre fiberhåndtering
• Enkel integrasjon i distribusjonssystemer

Hvorfor er fiberpatch-ledninger mye brukt?

Patch ledninger er populære fordi de gir praktiske og fleksible tilkoblinger.

Fordelene deres inkluderer:

• Rask installasjon
• Enkelt vedlikehold
• Enkelt utstyrsskifte
• Egnet for ulike nettverksoppsett

Typer Fiber Patch Cords og Pigtails

Single Mode Fiber Patch Core og Pigtail

Enkeltmodusfiberprodukter brukes ofte til langdistanseoverføring, telekommunikasjon og høyhastighetsnettverksforbindelser.

Multimode Fiber Patch Cord og Pigtail

Multimode fiberprodukter brukes ofte i kortere avstandsapplikasjoner som bedriftsnettverk og datasentre.

Koblingsalternativer

Hvordan velge mellom Patch Cord og Pigtail?

Valget avhenger hovedsakelig av nettverksstrukturen og installasjonskravene.

Den fremtidige utviklingen av fiberforbindelsesteknologi

Ettersom internetthastighetene fortsetter å øke, utvikler fiberoptisk tilkoblingsteknologi seg mot høyere tetthet, bedre pålitelighet og enklere installasjon.

Fremtidige trender kan omfatte:

• Høyhastighets optiske nettverk
• Kompakt fiberkoblingsdesign
• Forbedret koblingsteknologi
• Mer effektive fiberstyringssystemer

Konklusjon

Fiber Patch Cord og Pigtail er begge viktige komponenter i moderne optiske nettverk, men de tjener forskjellige roller. Patch ledninger gir fleksible utstyrsforbindelser, mens pigtails hovedsakelig brukes til permanent fiberterminering gjennom skjøting.

Å forstå forskjellen mellom disse to komponentene hjelper nettverksdesignere og teknikere med å skape mer pålitelige og effektive fiberoptiske systemer.

Selv om de er små deler av et større kommunikasjonssystem, spiller patch-ledninger og pigtails en viktig rolle for å holde globale digitale forbindelser stabile og raske.
