Pre-Connectorized Fiber Optic Cable Distribution Box GFS-016-025C

1. Generelt

1.1 Beskrivelse

Forhåndskontrollert optisk distribusjonsboks som det mest avanserte FTTX-nettverksfordelingsnodeutstyret, gir rask og pålitelig tilkobling, god beskyttelse og styring for FTTX nettverk.

GFS-016-025C

1.2 Standarder oppfyller

Produksjonen som tilbys er designet, produsert og testet i henhold til standardene som følger:

1.3 Applikasjonsmiljø

2. Karakteristikker

1. Det nederste skallet og det øvre dekselet er sveiset med sveising av kokeplater, som ikke er avtakbar.

2. Materiale: PP+GF.

3. Fuktesikkert, vanntett, støvsikker, anti-aldring.

4. Beskyttelsesnivå opp til IP68.

5. Interiøret er utstyrt med 1x2 FBT -splitter+ 1x16 PLC Splitter eller 1x17 PLC Splitter.

6. Installasjonsmetode: Polemontert, luftmontert, veggmontert.

3. Spesifikasjoner

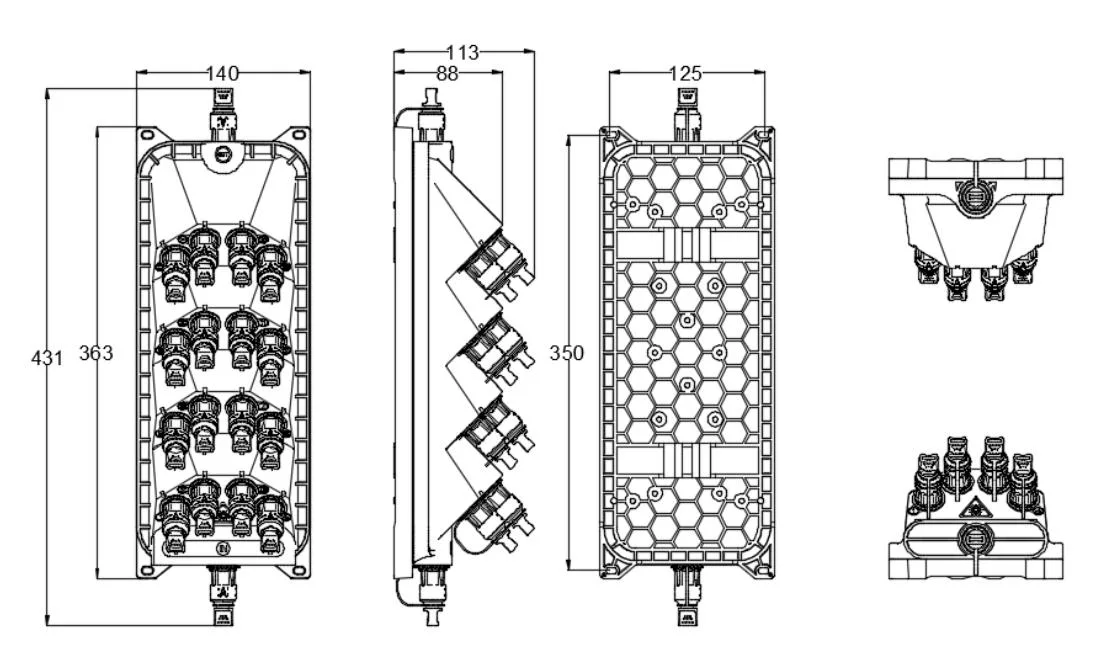

3.1 Mekaniske spesifikasjoner

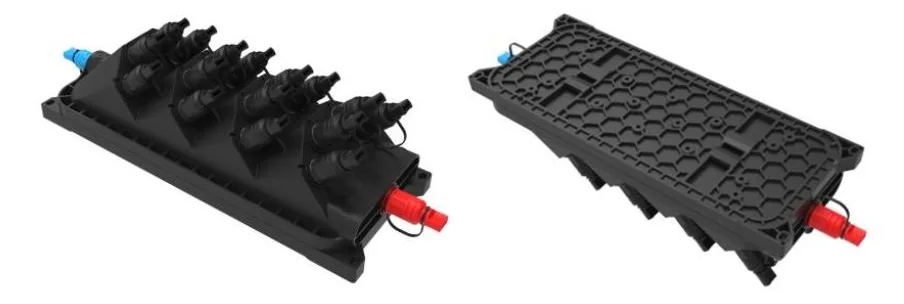

4. Produktbilde

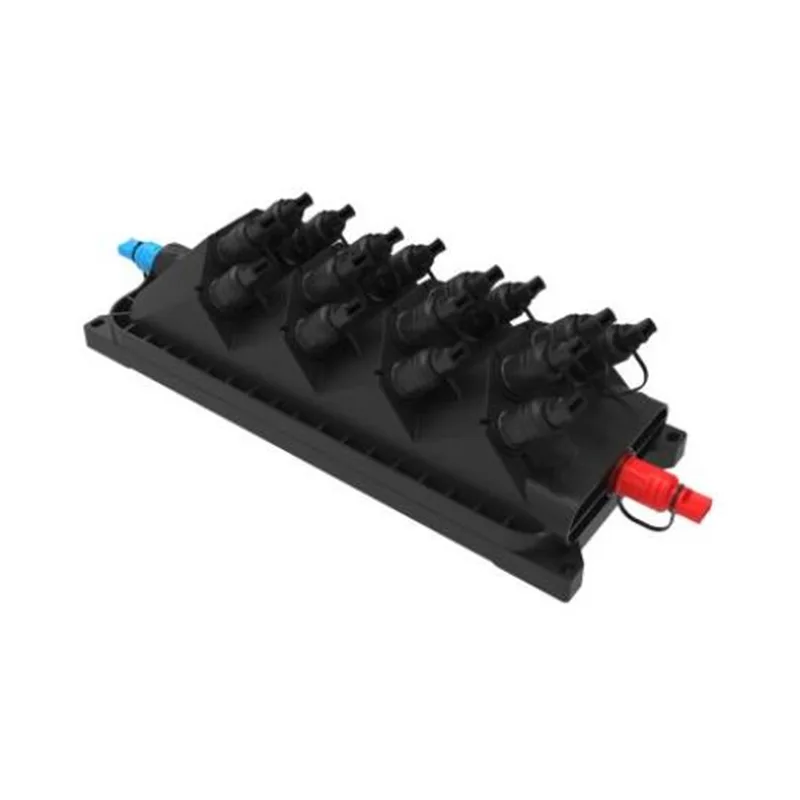

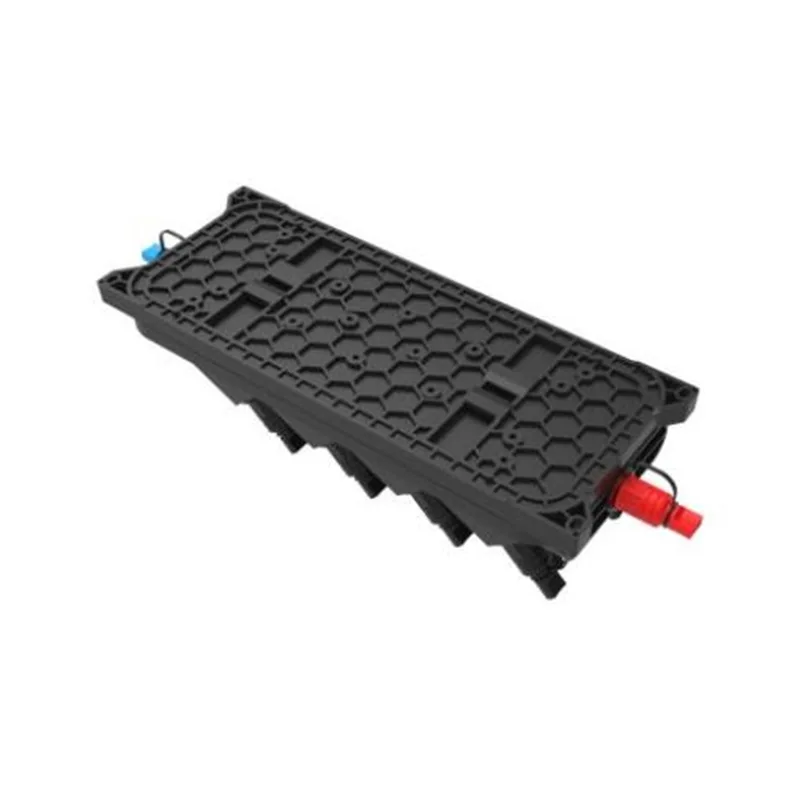

GFS-016-025C produktbilde

5. Miljøegenskaper

Dette produktet er i samsvar med ROHS Environmental Protection -direktivet, og innholdet av bly, kadmium, kvikksølv, heksavalt krom, polybromert bifenyl (PBB) (PBB) og polybromert difenyleter (PBDE) ikke overstiger grensen.

6. Installasjon

6.1. Veggmontert installasjon

Bor 4 hull i veggen basert på størrelsen i tabell 1, plasser utvidelsesbolten φ8*40, legg boksen for å matche hullene og bruk bolt for å feste.

Veggmontert installasjon

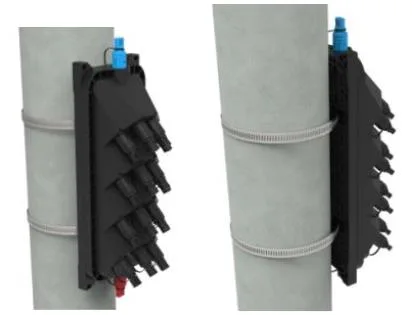

6.2. Polemontert installasjon

Fix 1 sett med pol -ringen til telekomstangen

Stangmontert installasjon

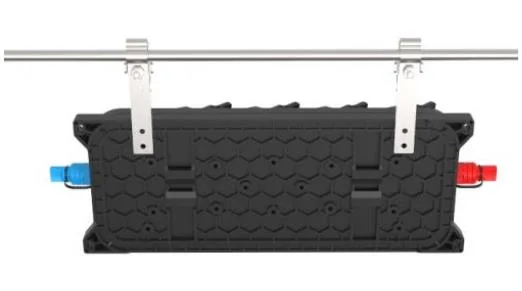

6.3 Overheadstrukturen

Bind de to som er installert på chassiset på overhead som er hengt på ledningen, og deretter boltet, forhindre at saken faller av.

Overheadstrukturen

7. Koblingsdrift

7.1 Forhåndstilt adapter - A （E）

⚫ Drei pilens del av fiberkontakten mot klokken og ta ut støvhetten.

⚫ Pildelen av fiberkontakten er over, sett inn fiberkontakten i kontakten og roter deretter pilen del med klokken.

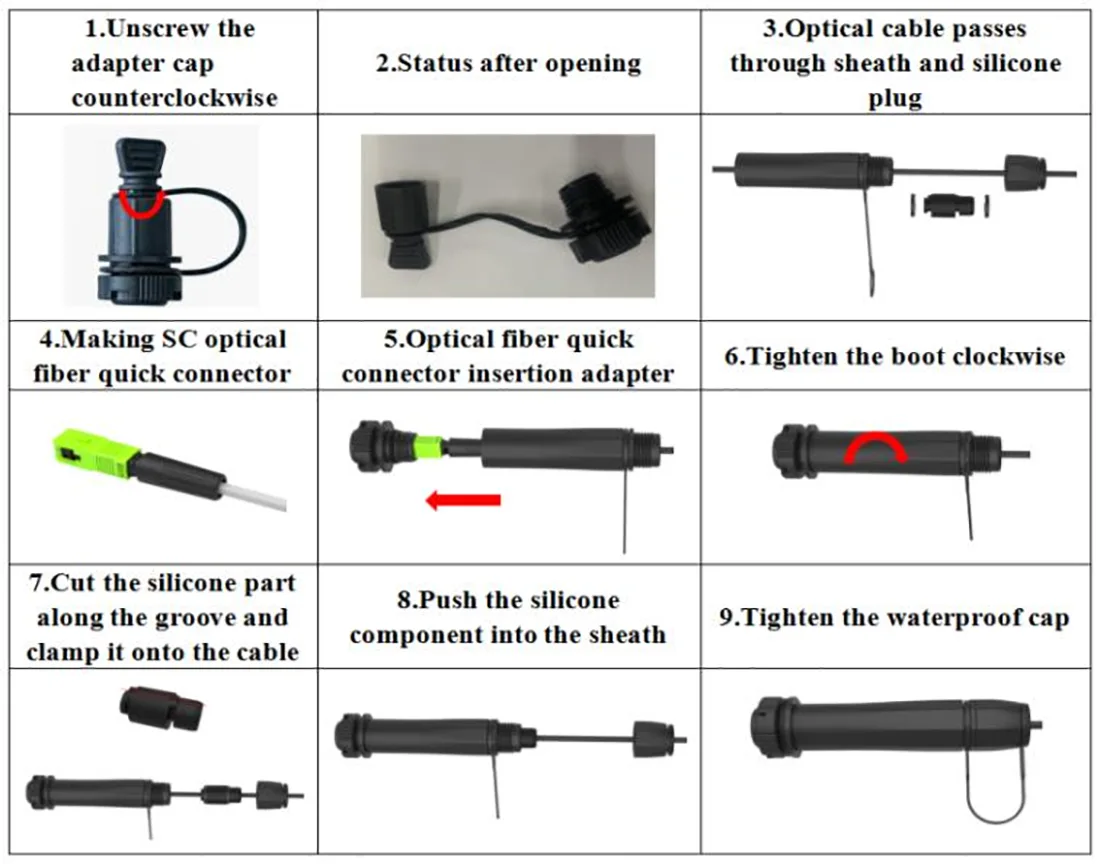

7.2 Forhåndstilt adapter - B （XL）

⚫ Sett inn SC -optisk fiberkontaktplugg gjennom de løse delene etter tur, og plugg den deretter til adapteren;

⚫ Installer XL -forhåndstilkoblet adapterhylse på adapter med plastnøkkel;

⚫ Sett inn pluggen på snapfjæren inn i kappen;

⚫ Kabelklemmen skal installeres og linjen skal være i nærheten av pluggen;

⚫ Skru skinnkabelklemme -setetet på kappen med klokken

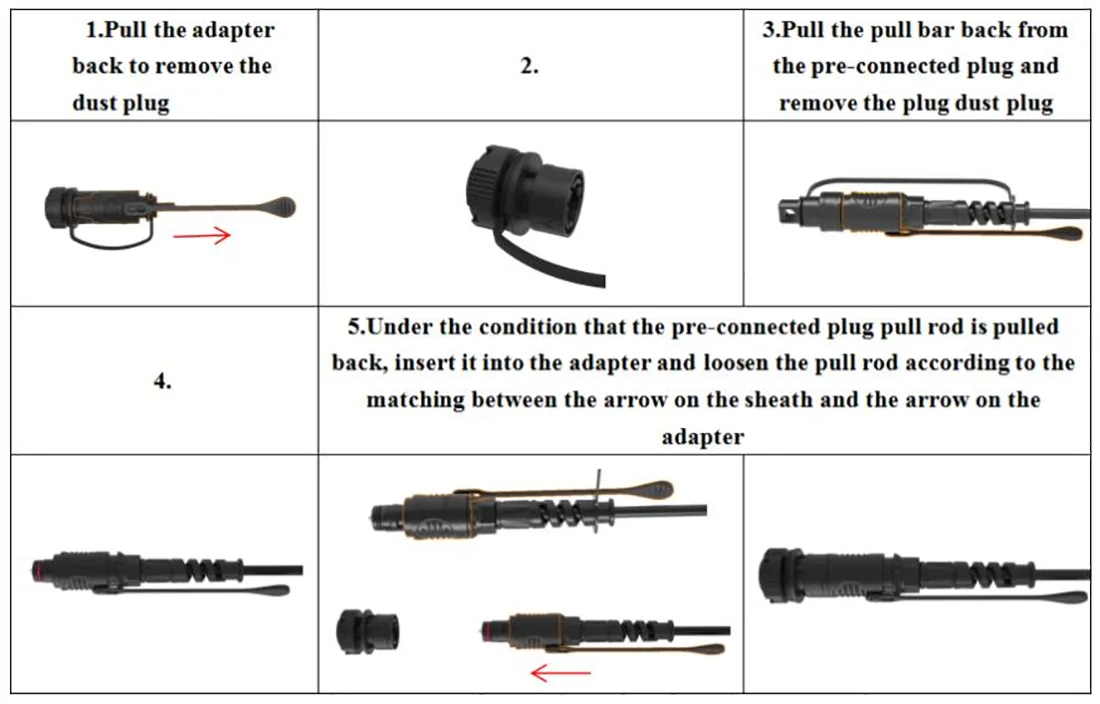

7.3 Forhånds tilkoblet adapter - C

⚫ Skyv den glidende ringen på den forhåndsformede optiske fiberforformerte pluggen i pilens retning for å fjerne støvhetten; Trykk på knappen for å ta ut støvhetten på adapteren i pilens retning.

⚫ Juster kroppen til den forhåndsformede pluggen med adapterspennen til den er festet. Koble de to støvdekslene på samme måte.

⚫ Den installerte prefabrikkerte pluggen skyver glidringen for å frigjøre spennen, og trekk deretter hovedkroppen bakover for å skille den.

7.4 Forhåndstilt adapter - D

⚫ Drei pre -tilkoblede plugg mot klokken og åpne pre -tilkoblet plug og støvdeksel i pilens retning.

⚫ Koble til pre -tilkoblede plugg D og den forhåndstilkoblede adapteren D i pilens retning, og roter pluggen med klokken for å fikse den.

7.5 Forhåndstilt adapter - E (a)

⚫ Vri pre -tilkoblet plugg mot klokken og åpne pre -tilkoblet plug og støvdeksel i pilens retning

⚫ Koble til pre -tilkoblede plugg E og den forhåndstilkoblede adapteren E i pilens retning, og roter pluggen med klokken for å fikse den.

7.6 Forhåndstilt adapter -f

⚫ Sett inn SC -optisk fiberkontaktplugg gjennom de løse delene etter tur, og plugg den deretter til adapteren;

⚫ Installer XL -forhåndstilkoblet adapterhylse på adapter med plastnøkkel;

⚫ Sett inn pluggen på snapfjæren inn i kappen;

⚫ Kabelklemmen skal installeres og linjen skal være i nærheten av pluggen;

⚫ Skru skinnkabelklemme -setetet på kappen med klokken.

7.7 Forhåndstilt adapter - G

7.8 Forhåndstilt adapter-H-1

7.9 Forhåndstilt adapter-J-1

8. Pakke
