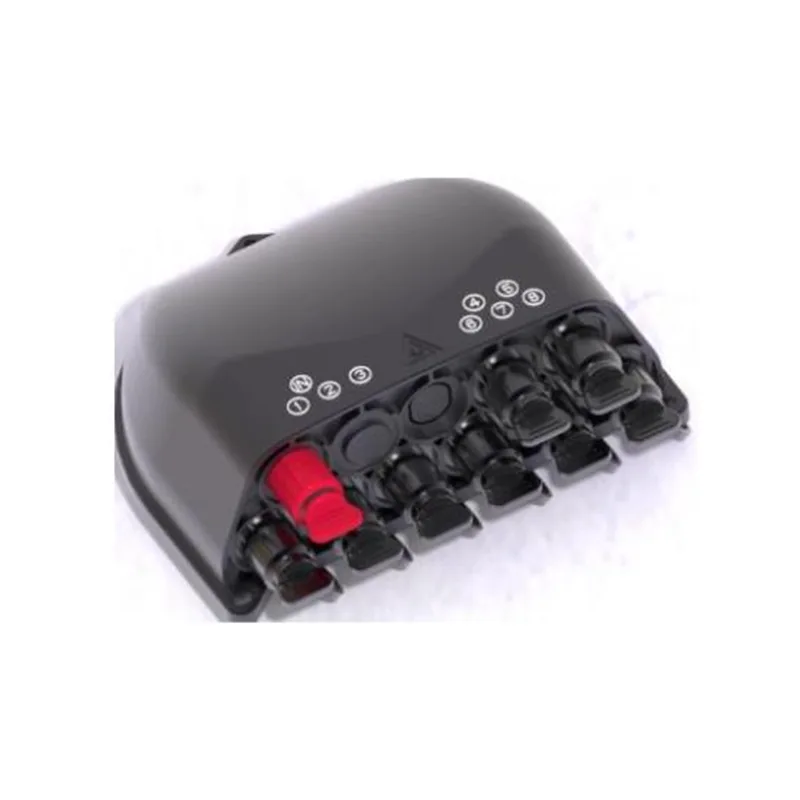

Pre-Connectorized Fiber Optic Cable Distribution Box GFS-8by & -1

1. Generelt

1.1 Beskrivelse

Forhånds-tilknyttet optisk distribusjonsboks som det mest avanserte FTTX-nettverksfordelingsnodeutstyret, gir rask og pålitelig tilkobling, god beskyttelse og styring for FTTX-nettverket.

1.2 Standarder oppfyller

Produksjonen som tilbys er designet, produsert og testet i henhold til standardene som følger:

1.3 Applikasjonsmiljø

2. Karakteristikker

1. Det nederste skallet og det øvre dekselet er sveiset med sveising av kokeplater, som ikke er avtakbar.

2. Materiale: s.

3. Fuktesikkert, vanntett, støvsikker, anti-aldring.

4. Beskyttelsesnivå opp til IP68.

5. Interiøret er utstyrt med 1x2 FBT -splitter+ 1x8 PLC -splitter eller 1x8 PLC -splitter.

6. Installasjonsmetode: Polemontert, luftmontert, veggmontert.

7. Den kan være utstyrt med slippkabeloppbevaringsbrett for å oppfylle lagringen på 30 meter 5 mm rund kabel.

3. Spesifikasjoner

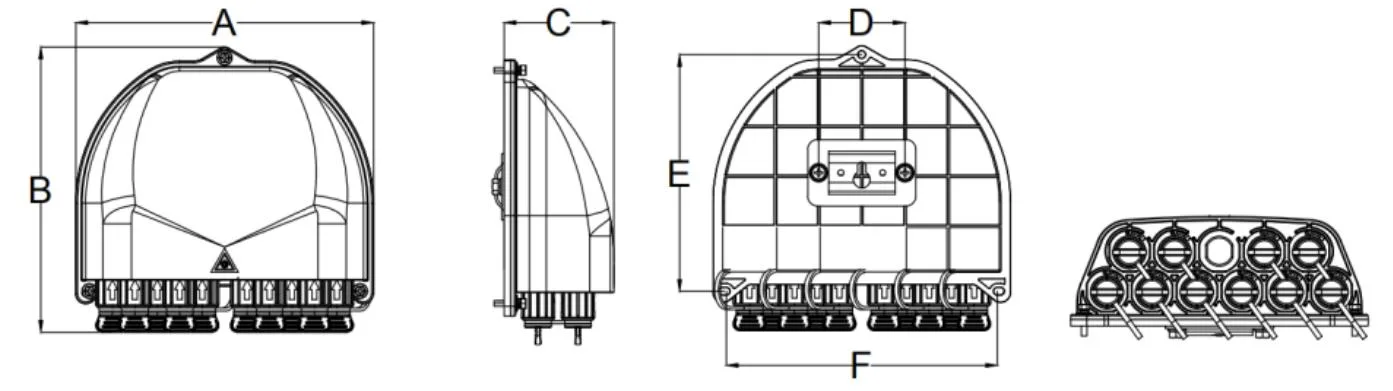

3.1 Mekaniske spesifikasjoner

4. Konfigurasjon

Hovedoptiske parametere

De optiske parametrene vist i tabellen ovenfor er standardverdier, og kan tilpasses i henhold til krav.

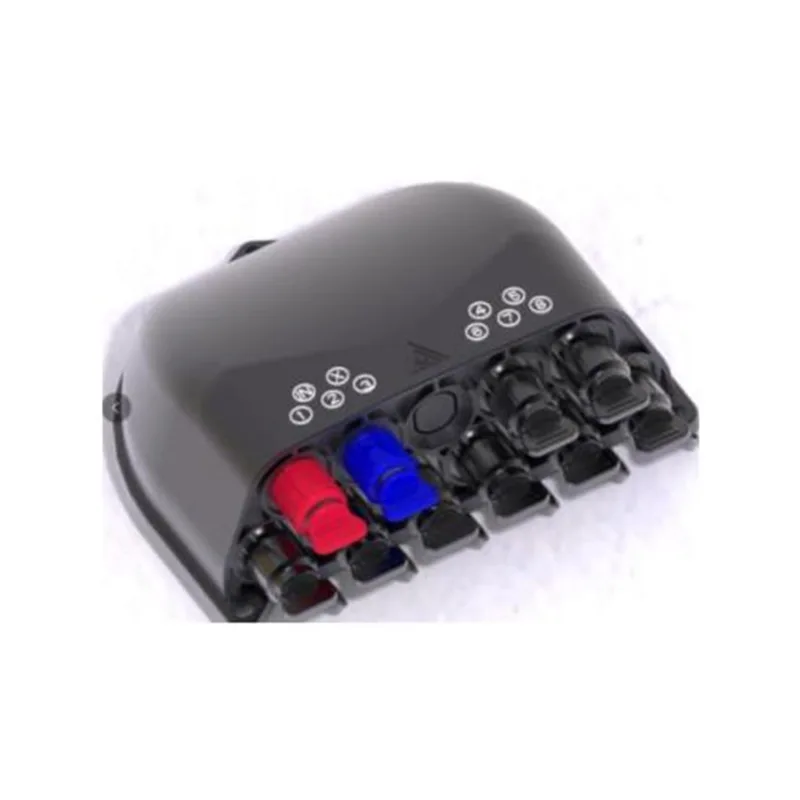

5. Produktbilde

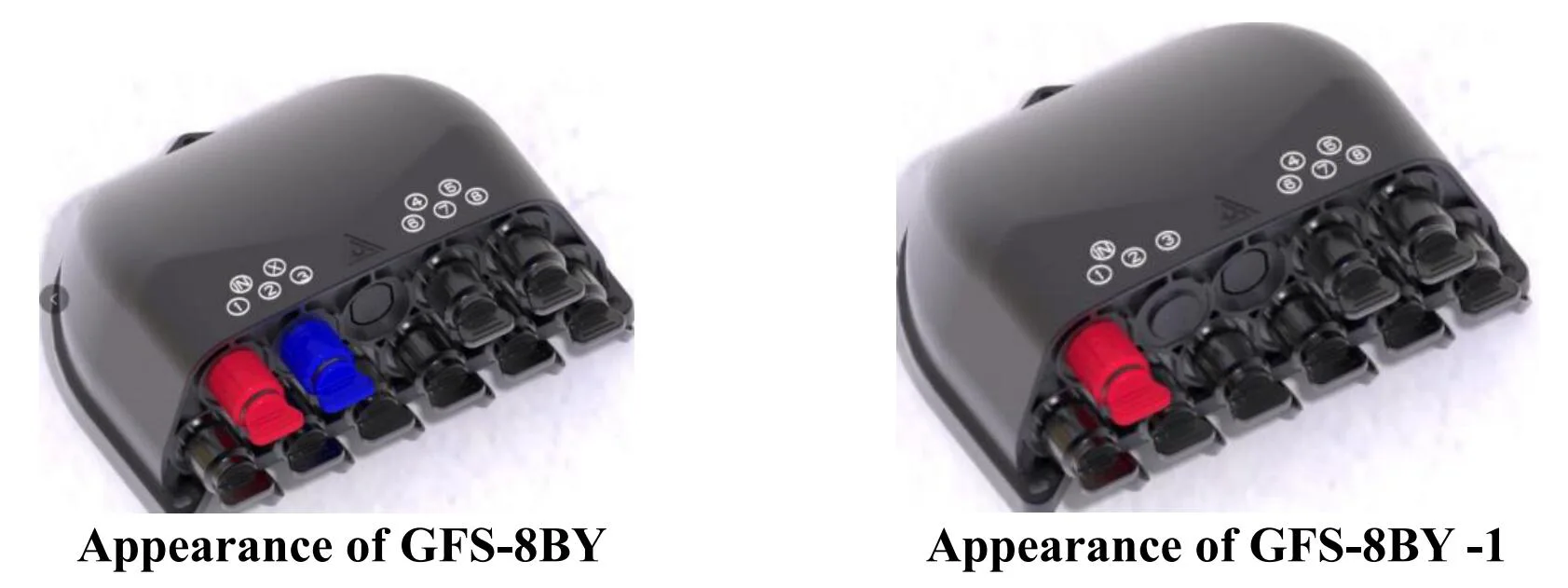

5.1 Produktkabel måter:

Plc på toppen, FBT på bunnen

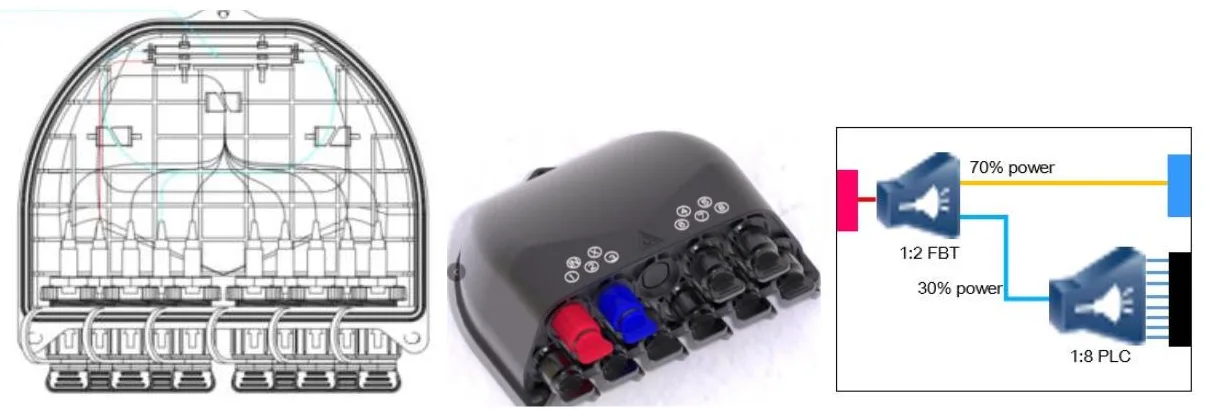

GFS-8by (1 * 2 FBT + 1 * 8 PLC Splitter Cable Ways)

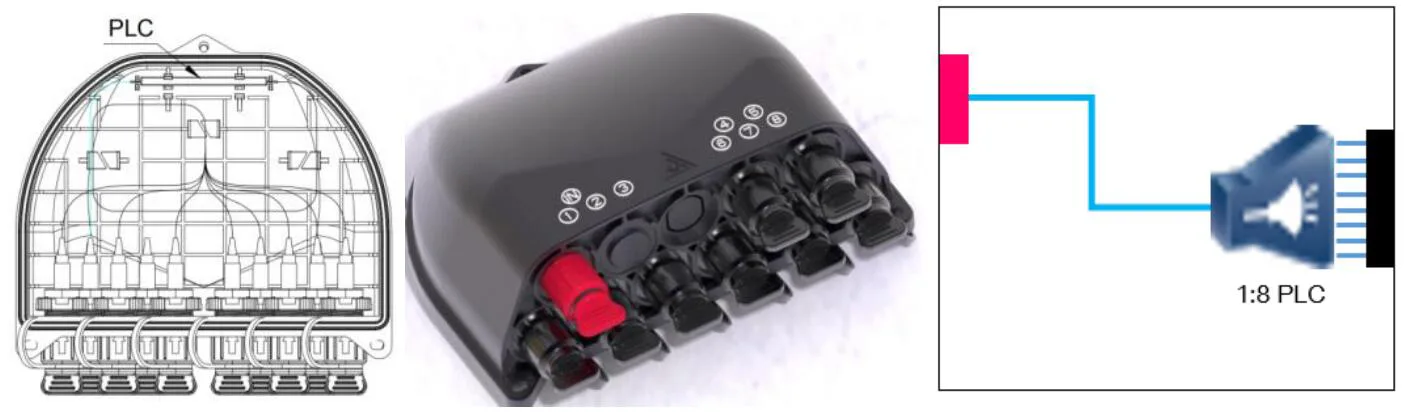

GFS-8BY-1 (1 * 8 PLC Splitter Cable Ways)

5.2 Konfigurasjon

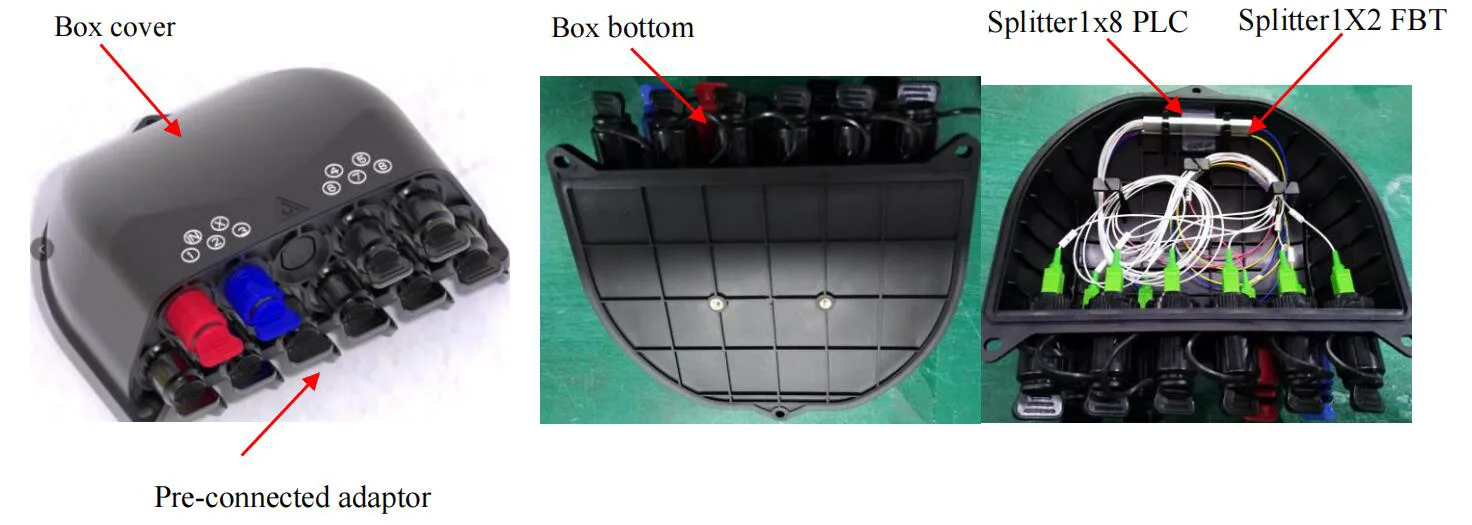

5.2.1 Hoveddeler

5.2.2 Tilbehør

Ingen.	Delnavn	Referansebilde	Enhet	Mengde	Bemerke
1	Brukere er manuelt	/	PC -er	1	I
2	Splitter Test Report	/	PC -er	1	I

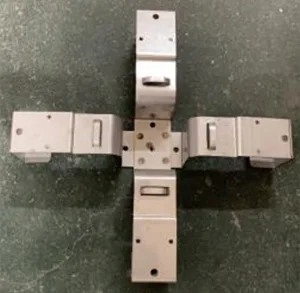

3	Veggmontert sett		sett	1	Valgfritt som kundens forespørsel
4	Polemontert sett		sett	1	Valgfritt som kundens forespørsel
5	Aerialmontert sett		sett	1	Valgfritt som kundens forespørsel

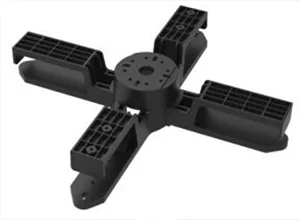

6	Slipp kabel lagringsbrett		sett	1	Valgfritt som kundens forespørsel
7	Slipp kabel lagringsbrett		sett	1	Valgfritt som kundens forespørsel

6. Miljøegenskaper

Dette produktet er i samsvar med ROHS Environmental Protection -direktivet, og innholdet av bly, kadmium, kvikksølv, heksavalt krom, polybromert bifenyl (PBB) (PBB) og polybromert difenyleter (PBDE) ikke overstiger grensen.

7. Installasjon

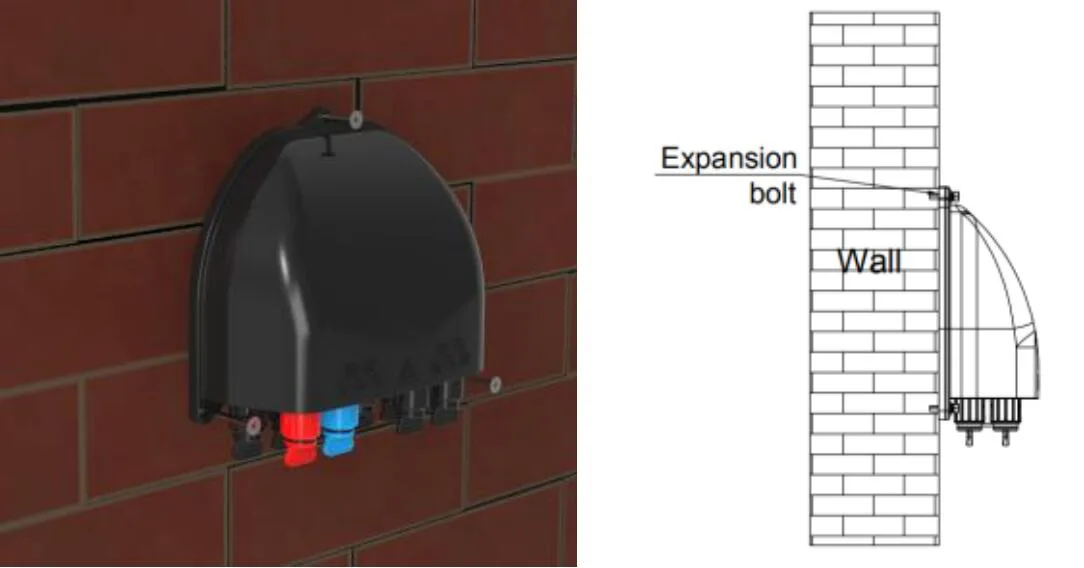

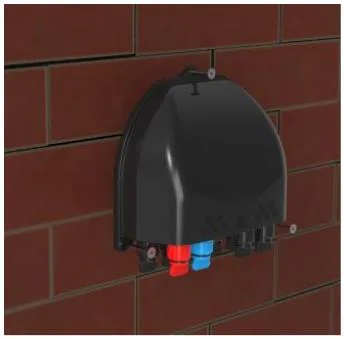

7.1. Veggmontert installasjon

Bor 3 hull i veggen I henhold til dimensjonen, plasser utvidelsespluggen φ7.5*40, Plasser boksen for å matche hullene og bruk skruer for å feste.

Veggmontert installasjon

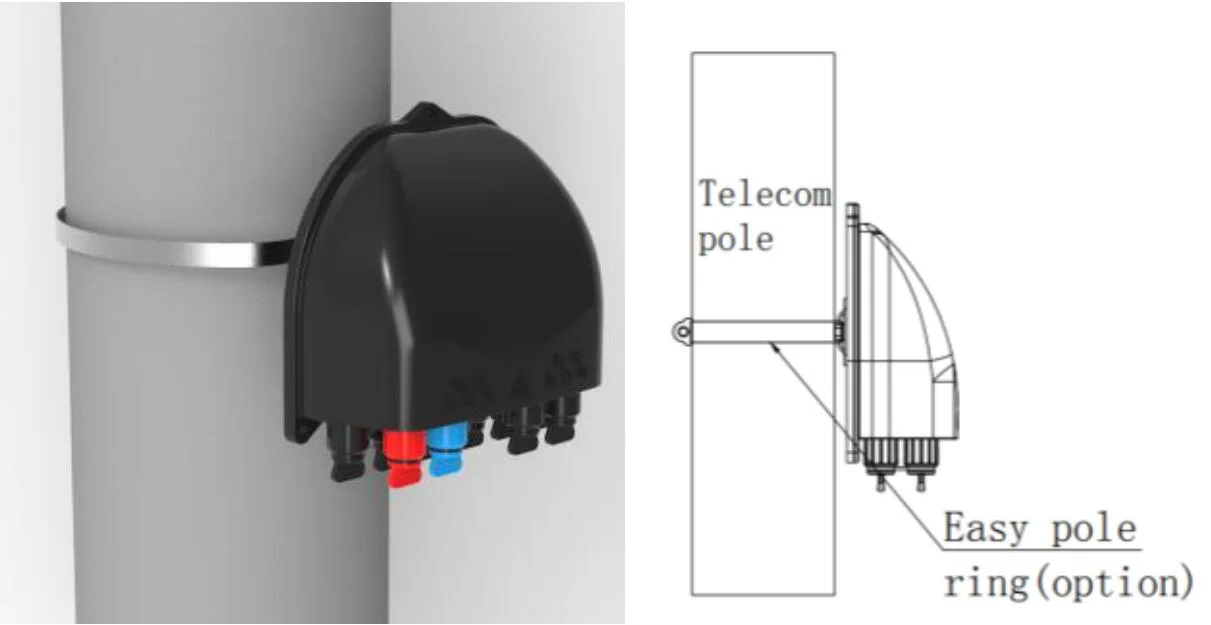

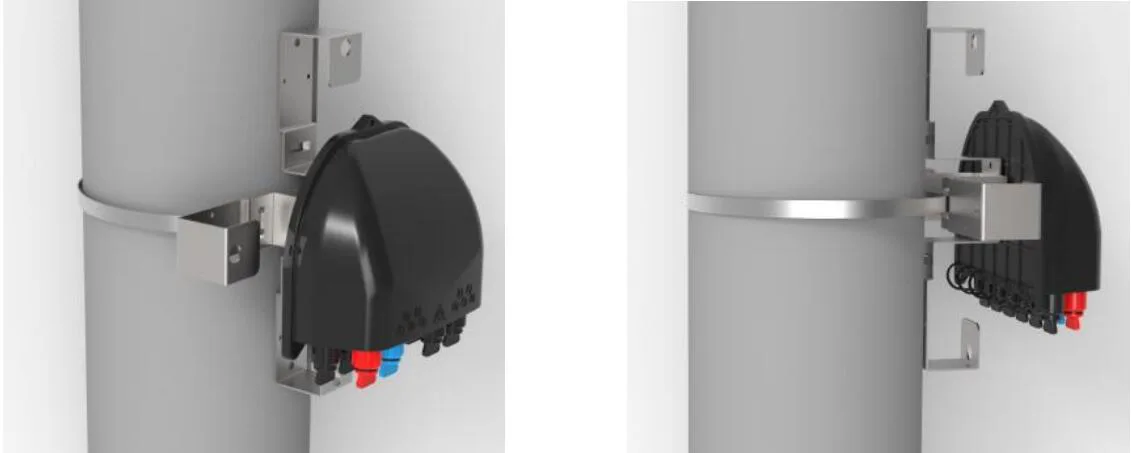

7.2. Polemontert installasjon

Passer bøylingen gjennom sporet på bakplaten og fikse den på telekommunikasjonsstangen

Stangmontert installasjon

7.3. Veggmontert installasjon (med slipp kabeloppbevaringsbrett)

Drill 4 hull i veggen i henhold til dimensjonen til monteringshullet i dråpe kabeloppbevaring, plasser utvidelsespluggen φ 8 * 40, legg boksen for å matche hullene og fest med skruene.

Veggmontert installasjon (med slipp kabeloppbevaringsbrett

7.4. Polemontert installasjon (med slipp kabeloppbevaringsbrett)

Før rustfritt stålbeltet gjennom sporet på slippkabeloppbevaringsbrettet og fikser det på stolpen med spenne.

Polemontert installasjon (med slipp kabeloppbevaringsbrett)

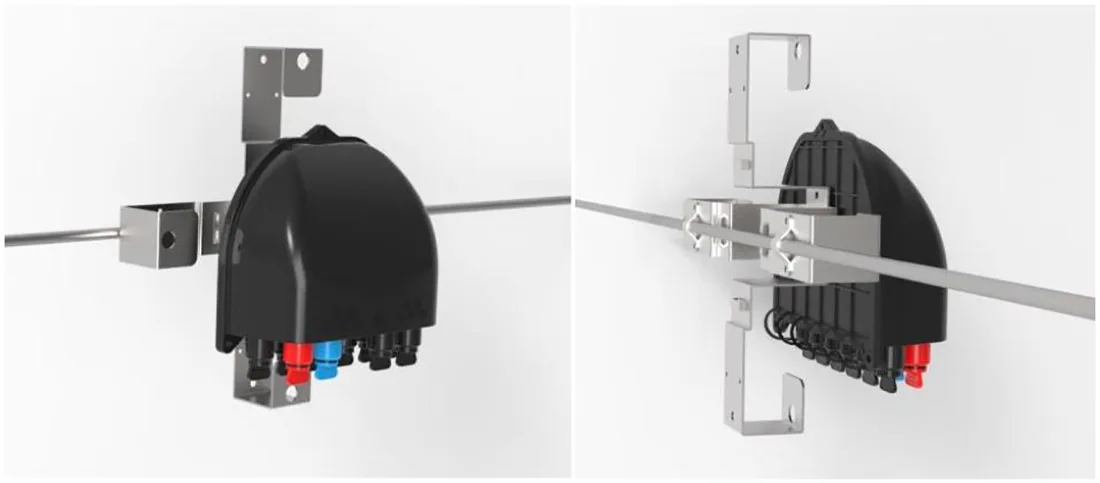

7.5. Aerialmontert installasjon (med slipp kabeloppbevaringsbrett)

Bruk den lille metallplaten til å fikse distribusjonsboksen til messenger.

Aerialmontert installasjon (med slipp kabeloppbevaringsbrett)

8. Tilkoblingsdrift

8.1 Forhåndstilt adapter - A （E）

⚫ Drei pilens del av fiberkontakten mot klokken og ta ut støvhetten.

⚫ Pildelen av fiberkontakten er over, sett inn fiberkontakten i kontakten og roter deretter pilen del med klokken.

8.2 Forhåndstilt adapter - B （XL）

⚫ Sett inn SC -optisk fiberkontaktplugg gjennom de løse delene etter tur, og plugg den deretter til adapteren;

⚫ Installer XL -forhåndstilkoblet adapterhylse på adapter med plastnøkkel;

⚫ Sett inn pluggen på snapfjæren inn i kappen;

⚫ Kabelklemmen skal installeres og linjen skal være i nærheten av pluggen;

⚫ Skru skinnkabelklemme -setetet på kappen med klokken

8.3 Forhåndstilt adapter - C

⚫ Skyv den glidende ringen på den forhåndsformede optiske fiberforformerte pluggen i pilens retning for å fjerne støvhetten; Trykk på knappen for å ta ut støvhetten på adapteren i pilens retning.

⚫ Juster kroppen til den forhåndsformede pluggen med adapterspennen til den er festet. Koble de to støvdekslene på samme måte.

⚫ Den installerte prefabrikkerte pluggen skyver glidringen for å frigjøre spennen, og trekk deretter hovedkroppen bakover for å skille den.

8.4 Forhåndstilt adapter - D

⚫ Drei pre -tilkoblede plugg mot klokken og åpne pre -tilkoblet plug og støvdeksel i pilens retning.

⚫ Koble til pre -tilkoblede plugg D og den forhåndstilkoblede adapteren D i pilens retning, og roter pluggen med klokken for å fikse den.

8.5 Forhåndstilt adapter - E (a)

⚫ Vri pre -tilkoblet plugg mot klokken og åpne pre -tilkoblet plug og støvdeksel i pilens retning

⚫ Koble til pre -tilkoblede plugg E og den forhåndstilkoblede adapteren E i pilens retning, og roter pluggen med klokken for å fikse den.

8.6 Forhåndstilt adapter -f

⚫ Sett inn SC -optisk fiberkontaktplugg gjennom de løse delene etter tur, og plugg den deretter til adapteren;

⚫ Installer XL -forhåndstilkoblet adapterhylse på adapter med plastnøkkel;

⚫ Sett inn pluggen på snapfjæren inn i kappen;

⚫ Kabelklemmen skal installeres og linjen skal være i nærheten av pluggen;

⚫ Skru skinnkabelklemme -setetet på kappen med klokken.

9. Pakke
