Forhåndsterminert rund fiberoptisk fallkabel

Forhåndsterminerte runde fiberoptiske droppkabler gir en robust og forseglet tilkoblingsløsning for Fiber til hjemmet (FTTH) gjennom et raskt og presist tilkoblingssystem, noe som reduserer installasjonstid, tekniske feil og vedlikehold. I tillegg garanterer det høy pålitelighet og holdbarhet til nettverket.

Send forespørsel

produktbeskrivelse

Produktkategori: Fiber til hjemmet (FTTH) tilkoblingsløsninger
Nøkkelfunksjon: Rask distribusjon plug-and-play drop-kabel med forsterket SC/APC-terminering.
Samsvar: Oppfyller IEC 61754-4-standarder for optisk grensesnittytelse.

Orientalfiber leverer den forhåndsterminerte runde fiberoptiske dråpekabelen som en høyytelsesløsning for bruk av fiber i boliger og kommersielle områder. Designet av Jiangsu Xuben Photoelectric Technology Co., Ltd, integrerer denne kabelen robust mekanisk beskyttelse med presisjonskonstruerte kontakter for å sikre stabil signaloverføring under forskjellige miljøforhold.

Produktdefinisjon og funksjonelt omfang

Den forhåndsterminerte runde fiberoptiske dråpekabelen er en spesialisert optisk enhet som består av en 5 mm rund kabel med høy strekkstyrke som er fabrikkterminert med en forsterket SC/APC-kontakt. I motsetning til standard feltterminerte kabler, eliminerer denne forhåndskoblede løsningen behovet for spleising på stedet ved abonnentenden, ved å bruke en høykvalitets zirkoniumhylse for å opprettholde lavt innsettingstap og høyt returtap over hele nettverkets levetid.

Kjernefordeler og teknisk fortreffelighet

1. Presisjonsteknikk

Den forhåndsterminerte runde fiberoptiske dråpekabelen har en forsterket SC/APC-kontakt på side A, som sikrer en forseglet, værbestandig tilkobling. Bruken av zirkoniumhylser garanterer stabil justering, og reduserer risikoen for signalforringelse på grunn av temperatursvingninger eller mekaniske vibrasjoner.

2. Forbedret holdbarhet

Kabelkonstruksjonen er bygget for lang levetid og inkluderer:

HDPE/LSZH ytre jakke: Gir motstand mot UV-stråling og miljøbelastning.

Vannblokkerende komponenter: Integrert glassfiber- og aramidgarn hindrer fuktinntrengning.

G657A1/A2 Fiber: Tilbyr overlegen bøyningsufølsom ytelse, kritisk for tett ruting i urbane FTTH-miljøer.

3. Optimalisert distribusjonseffektivitet

Ved å bruke den forhåndsterminerte runde fiberoptiske droppkabelen kan teleoperatører redusere installasjonstiden betydelig. Den "åpne enden" på side B gjør det enkelt å trekke gjennom rør før endelig avslutning ved distribusjonspunktet.

Søknadsfelt

Allsidigheten til den forhåndsterminerte runde fiberoptiske dråpekabelen gjør den egnet for ulike sektorer med høy etterspørsel:

Telekommunikasjon: Last-mile FTTH-tilkoblinger for internettleverandører i boliger.

Kringkasting: Signaloverføring for radio- og fjernsynsnett.

Industriell infrastruktur: Front-end-tilkoblinger for smarte nett, jernbanetransport og overvåkingssystemer for motorveier.

Local Area Networks (LAN): Høyhastighets dataoverføring for campus- eller kontorkomplekser.

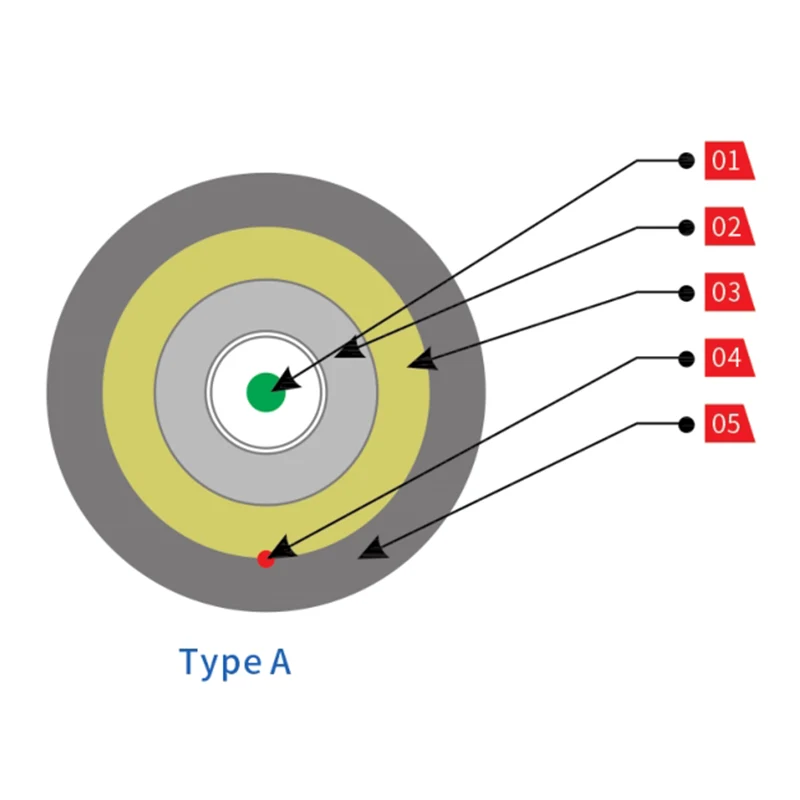

Strukturtegning

900μm buffer

PBT rør

Vannblokkerende glassfiber- og aramidgarnfiberbuffere

Ripcord

LSZH jakke

Pre-terminated Round Fiber Optic Drop Cable

Type A

900μm buffer

Indre slire

Vannblokkerende glassfiber- og aramidgarnfiberbuffere

Styrke medlem

Ripcord

Ytre skjede

Blå fargelinje

Pre-Terminated Round Fiber Optic Drop Cable

Type B

Kontaktdetaljer

Modell: Type E

Farge: Sort

Materiale: PC+ABS

Kontakt: SC/APC

Gjeldende kabel: 5 mm fallkabel

Kjennetegn

Modulær design, lett å utvide

Den kan fungere og installeres ute

Beskyttelsesgrad: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Optiske spesifikasjoner

Parameter	Verdi
Koblingstype	E Type
Tap av koblingsinnsetting (dB)	IL: ≤0,3dB Maks. 0,3dB + 0,4dB/km * L(km) @ 1310nm Maks. 0,3dB + 0,35dB/km * L(km) @ 1550nm i henhold til IEC 61300-3-4 metode B
Kontaktreturtap (dB)	RL: ≥55dB Min. 60dB @ 1310 og 1550 nm I henhold til IEC 61300-3-6
Kabellengde (m)	50, 100, 150, 200, 250 osv
Grad av beskyttelse	IP 68

Kabelmontering

Innsettingstap: Maks. 0,3dB + 0,35dB/km * L(km) @ 1310nm

Maks. 0,3dB + 0,21dB/km * L(km) @ 1550nm

I henhold til IEC 61300-3-4 metode B

Returtap: Min. 60 dB @ 1310 og 1550 nm

I henhold til IEC 61300-3-6

Mekaniske spesifikasjoner

Punkt	Testmetode	Behov
Strekkstyrke	IEC 60794-1-E1 (1000N/1t)	Fiberforlengelse ≤0,40 % Resterende forlengelse ≤ 0,05 % Dempningsendring≤ 0,1 dB @1550nm
Utflating	IEC 60794-1-E3 (1000 N/100 mm på 15 minutter)	Dempningsendring ≤ 0,1 dB @1550nm
Påvirkning	IEC 60794-1-2-E4 (5N.m støt og D=300 mm)	Dempningsendring ≤ 0,1 dB @1550nm
Torsjon	IEC 60794-1-2-E7 (25N belastning og 10 sykluser)	Dempningsendring ≤ 0,1 dB @1550nm
Krumning	IEC 60794-1-2-E6 (D=100 mm og 55N belastning, 25 sykluser)	Dempningsendring ≤ 0,1 dB @1550nm
Temperaturområde	IEC 60794-1-2-F1 (-15 °C ~ + 65 °C)	Dempningsendring ≤ 0,2 dB @1550nm
Vanninntrengning	IEC 60794-1-2-F5A (3m i lengde, 1m i høyde, 24 timer)	Slutt med vannlekkasje
Skjede krymping	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86（85°C，4 小时）	≤ 5,0 %
RoHs (2011/65/EU)	Overholder
