112 124 PLC Splitter

1x12/1 × 24 PLC Splitter stålrørpakke 60x12x4 og 80x20x4mm, med 900μm løs rør 1.0+0.1/-0m, SC/APC-kontakt.Ytelsesspesifikasjoner:ParametereSymbolSpesifikasjonerEnhetKanalnummerCh1 × 121 × 24Operasjonsbølgelengde1260 ~ 1650nmTest bølgelengde1310/1550nmSpek......

Send forespørsel

produktbeskrivelse

1x12/1 × 24 PLC Splitter stålrørpakke 60x12x4 og 80x20x4mm, med 900μm løs rør 1.0+0.1/-0m, SC/APC-kontakt.

Ytelsesspesifikasjoner:

Parametere	Symbol	Spesifikasjoner		Enhet
Kanalnummer	Ch	1 × 12	1 × 24
Operasjonsbølgelengde		1260 ~ 1650		nm
Test bølgelengde		1310/1550		nm
Spektralt forhold		8.333%	4.166%	%
Innsettingstap1	Il	≤12.5	≤16.0	db
Enhetlighet	Uni	≤1.2	≤1.6	db
Polarisasjonsavhengig tap	PDL	≤0,35	≤0,40	db
Returtap	Rl	≥55		db
Direktivitet2	Dir	≥55		db
Inngangsoptisk effekt	P	100		MW
Fibertype		ITU-T G657 A1 Fiber
Pigtail -type		All port ： Hvit 900μm løst rør
Inngangslengde		1,0 +0,1/-0		m
Utgangslengde		1,0 +0,1/-0		m
Kontakt		All port ： SC/APC
Kabelmerket		1x12 PLC ： I 、 1、2…… 11 、 12 1x24 PLC ： I 、 1、2…… 23 、 24
Pakkedimensjon (L) × (W) × (H)	Pkg	1x12 PLC ： 60x12x4 1x24 PLC ： 80x20x6		mm
Driftstemperatur	Topp	-40 ~ +85		℃
Lagringstemperatur	Tst	-40 ~ +85		℃

*MERKNADER: 1. Alle innsettingstapsverdier inkluderer tap av kontakten.

Skissekart:

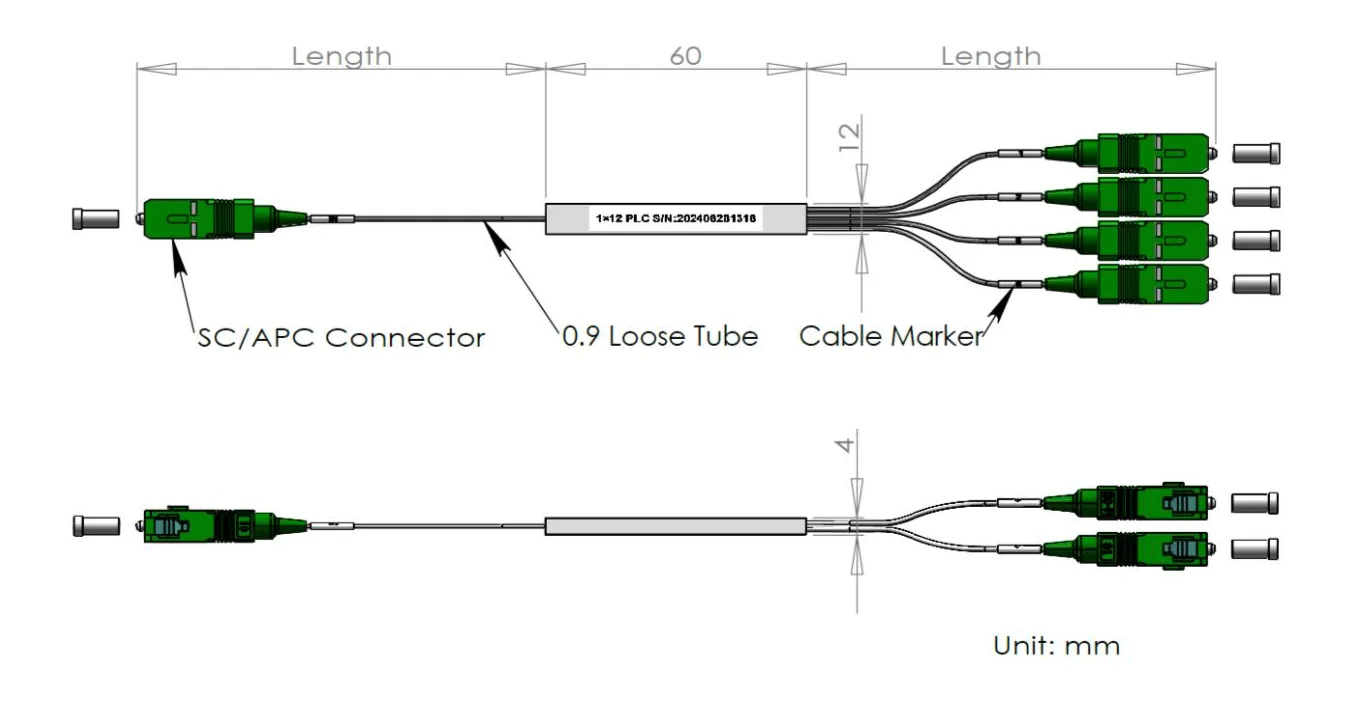

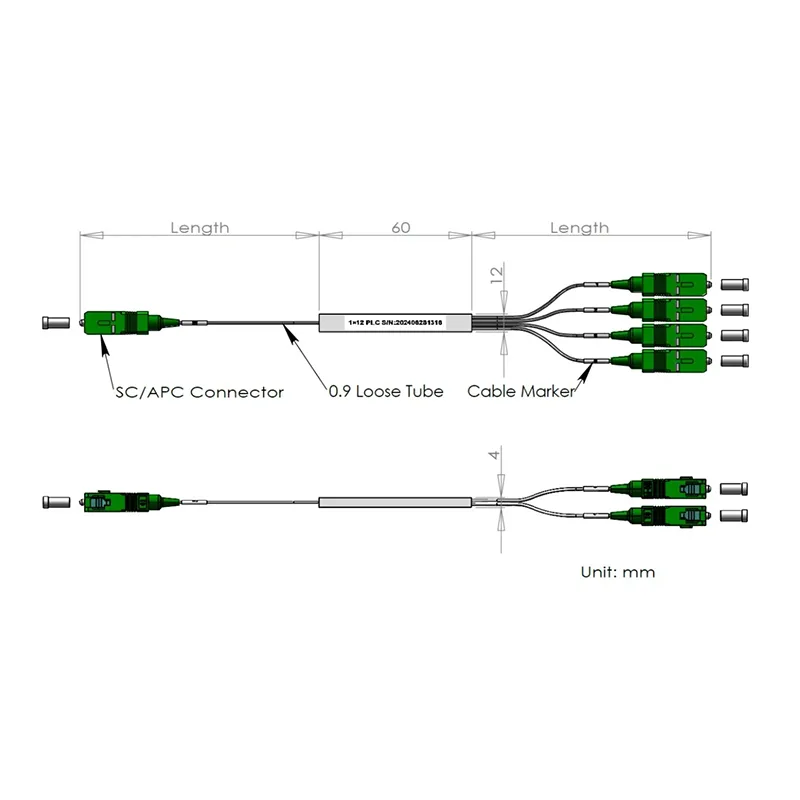

1x12 PLC Splitter

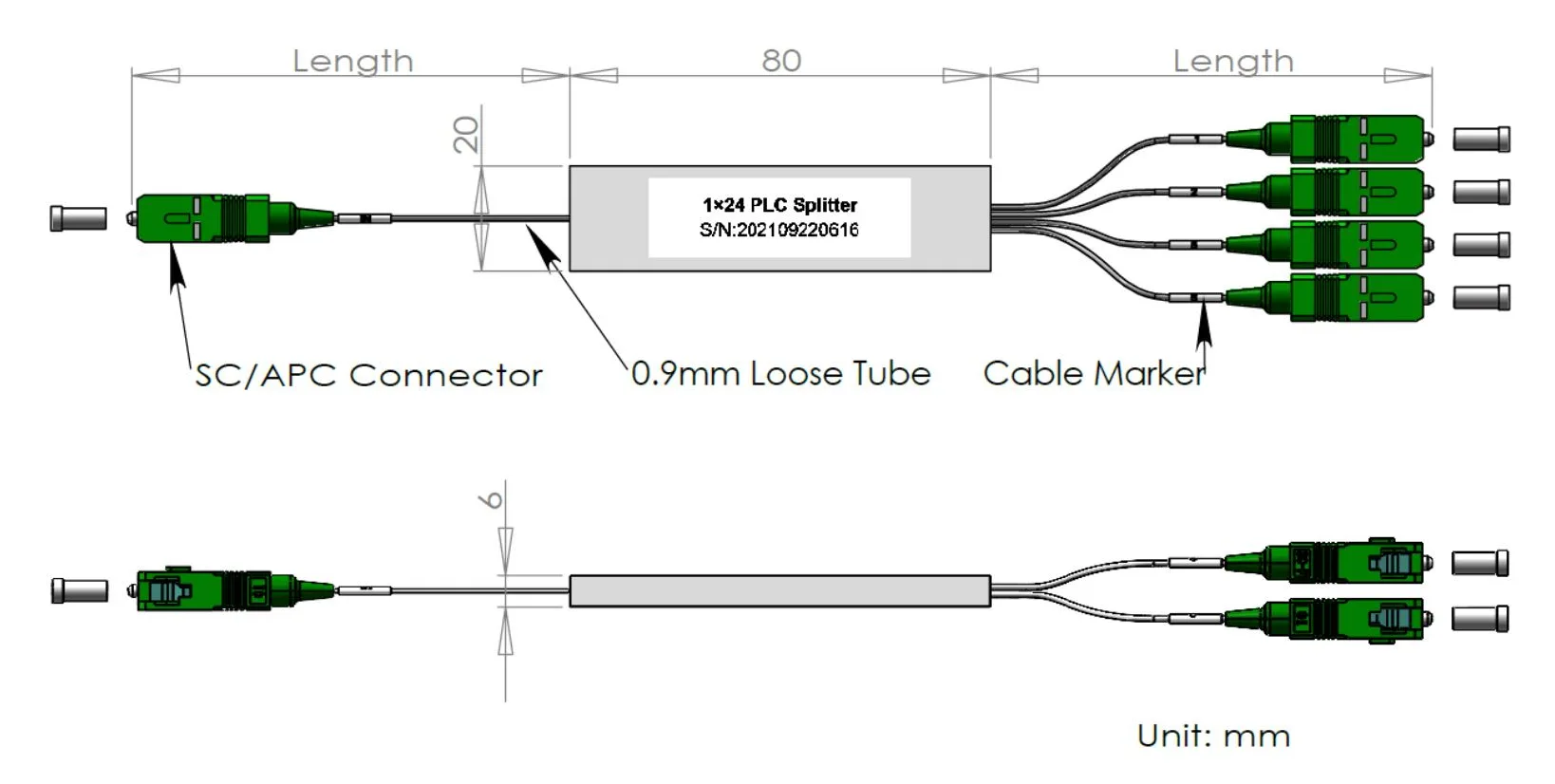

1x24 PLC Splitter

Testrapport:

1. Testrapport med eksakte verdier som skal inkluderes i emballasjen.

Eksempelrapport: 1x12 Mini 0,9mm PLC Splitter Dataark

Driftsbølgelengde (NM)	1260-1650	Inspisert dato	2024/11/30
P/N:	1x12-0.9-in 1.0m-out 1.0m-scapc	SYND:	21113000001
Fibertype	G657A2	Fiberlengde (M)	I ≥1,0 m/ut> 1,0 m
Koblingstype	Sciapc	Pakkedimensjon (MM)	60x12x4
Lagringstemperatur	-40 ~+85 ℃	Driftstemperatur	-40 ~+85 ℃

LTEM	(DB)		PDL (DB)		RL (DB)
Bølgelengde (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Spesifikasjon.	Max.12.50		Maks.0.35		≥55
Port 1	12.43	12.38	0.14	0.07	Pass	Pass
Port 2	12.24	12.35	0.16	0.06	Pass	Pass
Port 3	12.22	12.20	0.12	0.07	Pass	Pass
Port 4	12.30	12.24	0.04	0.04	Pass	Pass
Port 5	12.24	12.25	0.11	0.05	Pass	Pass
Port 6	12.35	12.29	0.11	0.01	Pass	Pass
Port 7	12.42	12.44	0.21	0.11	Pass	Pass
Port 8	12.23	12.18	0.11	0.01	Pass	Pass
Port 9	12.27	12.19	0.21	0.10	Pass	Pass
Port 10	12.38	12.17	0.02	0.04	Pass	Pass
Port 11	12.29	12.21	0.11	0.06	Pass	Pass
Port 12	12.42	12.27	0.08	0.07	Pass	Pass
Inngang	Na				Na
Maks	12.43	12.44	0.21	0.11	N/a
Min.	12.22	12.18	0.04	0.01	N/a
Gjennomsnittlig	12.30	12.29	0.13	0.05	Na
Uniformity (≤0.8db)	0.21	0.27	Direktivitet (DB)		> 55
