Hva slags fiberoptiske kabler brukes ofte i FTTH -konstruksjon?

I FTTH (Fiber to the Home) -konstruksjon inkluderer de ofte brukte typene optiske kabler hovedsakelig sommerfuglformet dråpekabel og deres derivatstrukturer.

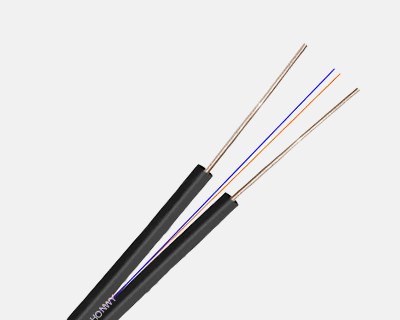

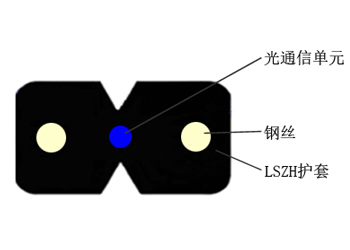

1. Butterfly-formet dropkabel (GJXH)

Strukturelle funksjoner:

Den optiske fiberen er plassert i midten, og to parallelle stålledninger er plassert på begge sider som forsterkningselementer. Tverrsnittet er 8-formet, og den optiske fiberen ligger i det geometriske sentrum.

Applikasjonsscenario:

Veggmontert: Passer for ruting av innendørs og utendørs vegg, med sterk bøyemotstand og en bøyestyr så liten som 20mm.

Rørlaging: Egnet for rørledningsledning og tilpasningsdyktig til smale rom.

Fordeler:

Strukturen er kompakt og strekkfastheten er høy, som tåler sidetrykket til mennesker som tråkker på den og dragkraften under konstruksjonen.

Det er enkelt å avslutte på stedet og er kompatibel med en rekke raske kontakter.

2. Selvstøttende sommerfuglformet droppekabel (GJYXFCH)

Strukturelle funksjoner:

En ståltråd eller ståltau tilsettes utsiden av den vanlige sommerfuglens optiske kabel som et forsterkende element for å danne en selvforsørgende struktur.

Applikasjonsscenario:

Overhead Lead-In: Egnet for ledninger fra utendørs stolper til innendørs områder. Den har høy strekkfasthet og tåler et spenn på 50 meter.

Pipeless Environment: Ingen ekstra hengekabler er påkrevd, og forenkler byggeprosessen.

Fordeler:

Sterk strekkfasthet reduserer risikoen for skade fra ytre krefter.

Høy konstruksjonseffektivitet og reduserte arbeidskraftskostnader.

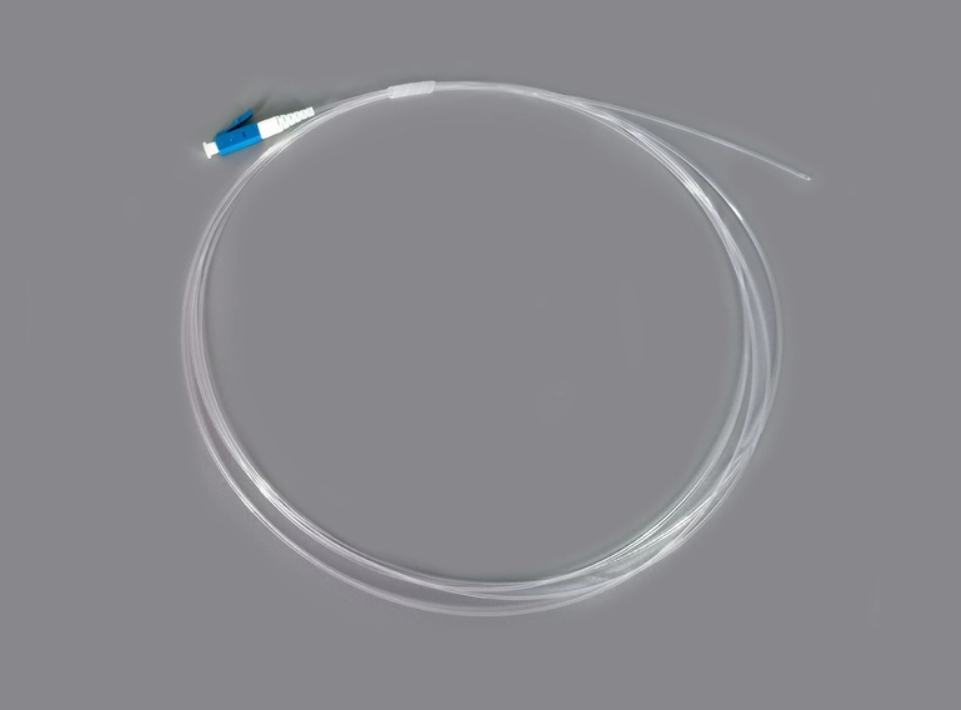

3. Usynlig sommerfuglformet drop-kabel (Gjixh)

Strukturelle funksjoner:

Den midterste delen er en enkeltkjernet tett buffet optisk fiber (G.657), som er pakket inn med en 0,9 mm gjennomsiktig skjede, med en tynn ytre diameter og er helt gjennomsiktig.

Applikasjonsscenario:

Legg kabling langs bygningsbasertavlene og rundt dør- og vindusdekorative strimler, og fikser med lim.

Steder med høye estetiske krav: for eksempel hotell, avanserte boliger, etc., der ledningene må skjules.

Fordeler

Visuelt skjult, påvirker ikke innvendig dekorasjon.

Det gjennomsiktige dekselet er slitasje-resistent og tilpasningsdyktig til forskjellige miljøer.

4. Selvstøttende 8 Figur Kabling Optic Cable (Overhead Type)

Strukturelle funksjoner:

Metallopphengstrådenheter tilsettes den optiske kabelen for lærlinjen for å danne en "8" -formet struktur.

Applikasjonsscenario:

Utendørs overhead Ledning: egnet for ledninger fra elektriske stolper til brukerkorridorer, med høy strekkfasthet.

Scenario med høye spennkrav: tåler spenn på mer enn 50 meter og har sterk stabilitet.

Fordeler:

Strekkytelsen er betydelig forbedret, noe som reduserer risikoen for optisk fiberbrudd.

Lett å konstruere og tilpasse seg komplekst terreng.
