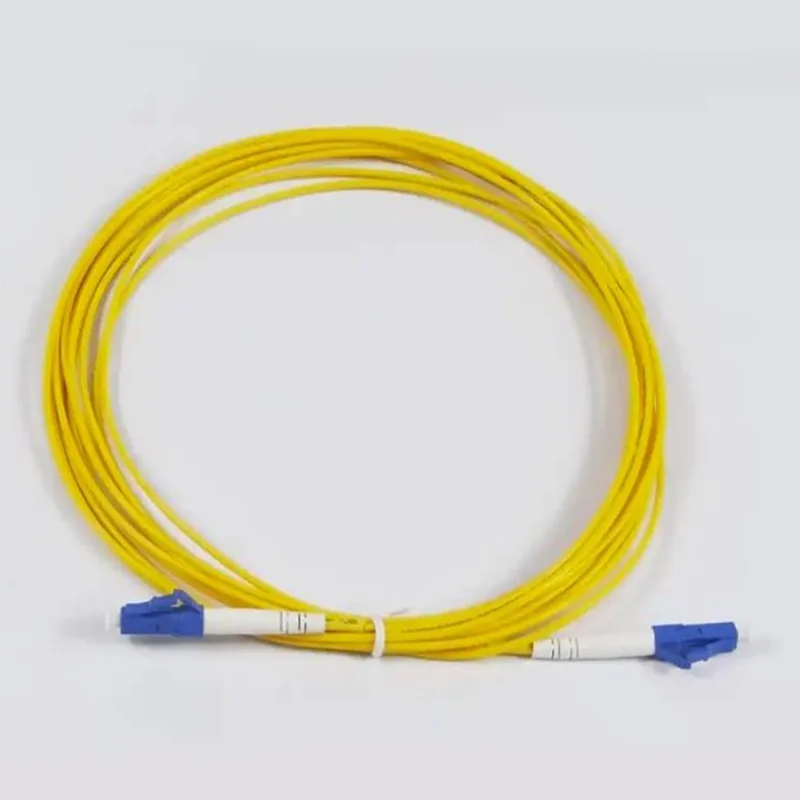

3 mm rund kabel LC/UPC- LC/UPC patchledninger

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Send forespørsel

produktbeskrivelse

DeOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchledningerer essensielle komponenter for fiberoptiske patchmiljøer med høy tetthet. Produsert av Orientalfiber, et merke under Jiangsu Xuben Photoelectric Technology-gruppen, drar disse patchledningene fordel av en 15 000 kvadratmeter stor produksjonsbase og avanserte produksjonsprosesser. Ved å velge å kildeOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchledninger, mottar nettverksingeniører et produkt støttet av ISO9001- og ISO45001-sertifiseringer, noe som sikrer pålitelig ytelse i kritiske datasentre og telekommunikasjonshuber over hele verden.

Teknisk design og signalintegritet

Ingeniøren bakOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchledningerfokuserer på høy presisjon og lav signaldemping. Ved å bruke G657A1 enkeltmodusfiber er disse kablene designet for å håndtere de fysiske kravene til moderne kabelruting.

Presisjonskomponenter og byggekvalitet

LC/UPC høypresisjonskontakter: LC-kontaktene med liten formfaktor gir økt porttetthet i svitsjer og patchpaneler. UPC-poleringen (Ultra Physical Contact) sikrer et returtap på ≥50dB, som er standard for høyhastighets Ethernet-applikasjoner.
3,0 mm LSZH-jakke: I motsetning til tynnere 2,0 mm-alternativer, gir den 3 mm runde kabelen forbedret mekanisk beskyttelse. Materialet Low Smoke Zero Halogen (LSZH) sikrer overholdelse av sikkerhet for innendørs installasjoner, spesielt i stigerør og horisontal kabling.
Keramisk hylseteknologi: Hver kobling har en høykvalitets keramisk hylse som opprettholder nøyaktig justering over mer enn 800 paringssykluser.
Bøyningsufølsomhet: Med en minimal bøyeradius på ≥20 mm opprettholder disse ledningene signalintegriteten selv når de føres gjennom trange hjørner i overfylte serverrack.

Allsidige industriapplikasjoner

Anvendelsen avOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchledningerspenner over flere sektorer, og gir det stabile fysiske laget som kreves for tjenester med høy båndbredde.

Enterprise datasentre og Ethernet-systemer

I kjernen av nettverket kobler disse patchkablene høyhastighetssendere til distribusjonsrammer. Den gule LSZH-jakken gir tydelig identifikasjon for single-mode fiberkoblinger, noe som letter vedlikehold og feilsøking.

FTTH og bredbåndsinfrastruktur

Som et primært valg for Fiber-to-the-Home (FTTH)-distribusjoner, gjør holdbarheten til 3 mm-kabelen den egnet for tilkoblinger mellom den optiske nettverksterminalen (ONT) og distribusjonsboksen. Den støtter sømløs levering av video-, data- og taletjenester til sluttbrukere.

Industriell og transportforbindelse

Utover standard IT, er Orientalfiber-produkter integrert i elektriske strømnett og kommunikasjonssystemer for jernbanetransport. Den robuste konstruksjonen avOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchledningersikrer at de tåler vibrasjoner og miljøsvingninger som finnes i industrielle front-end-tilkoblinger.

Ofte stilte spørsmål (FAQ)

Hva arer de primære fordelene med 3 mm diameter for disse LC/UPC-patch-ledningene?

Diameteren på 3 mm gir overlegen strekkstyrke og knusningsmotstand sammenlignet med tynnere lappsnorer. Dette gjørOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchledningermer egnet for ryggrad og horisontal kabling der kabelen kan bli utsatt for mer fysisk håndtering.

Støtter LC/UPC-kontakten høyhastighets dataoverføring?
Ja. LC/UPC-kontakten er en industristandard for enkeltmodusfiberapplikasjoner. Med et returtap på ≥50dB og lavt innsettingstap er den fullt kompatibel med 10G, 40G og 100G Ethernet-applikasjoner.

Kan disse kablene brukes i miljøer med store temperatursvingninger?
DeOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchledningerer klassifisert for drift mellom -25°C og +65°C, noe som gjør dem pålitelige for både klimakontrollerte datasentre og ikke-tempererte telekommunikasjonskabinetter.

Er disse patchledningene fabrikktestet?
Ja, hver enhet er 100 % fabrikkterminert og gjennomgår strenge tester for å sikre at den oppfyller de spesifiserte optiske og mekaniske standardene før de leveres til kunden.

Søknad:

● Datasentre

● Ethernet-applikasjoner

● FTTH-applikasjoner

● Anvendelser for ryggrad, horisontal og stigerør

● Video-, data- og taletjenester

● Testutstyrsapplikasjoner

Funksjoner:

● Høypresisjonskontakt

● UPC&APC endepolering

● SC, LC, alle enkeltfiberkontakt

● Tilpasset lengde tilgjengelig

● 100 % fabrikkterminert og testet

● ROHS-kompatibel

Teknisk spesifikasjon:

Konstruksjoner	Enhet	Beskrivelser
Fibermodus		Enkeltmodus: ITU-T G657A1
Antall fiber		Enkelt
Bølgelengde	nm	1310/1550
Innsettingstap	dB	≤0,30
Avkastningstap	dB	≥50 (UPC)
Tykkbufferfiberdiameter	um	900
Fiberfarge med tett buffer		Hvit
Kabeljakke farge		Gul
Kabeljakkemateriale		LSZH
Kabeldiameter	mm	Φ3,0 ±0,20
Lengde	m	3,0 +0,1/-0
Koblingstype		LC/UPC (blå)
Endepolering		UPC
Hylsemateriale		Keramikk
Repeterbarhet for tilkobling		> 800 ganger
Minimal bøyeradius	mm	≥20
Fiber/kabelholding møtes	N	50N±2N ved 5N/s 120s varighet
Driftstemperatur	℃	-25 ℃ ~ +65 ℃
Lagringstemperatur	℃	-25 ℃ ~ +65 ℃

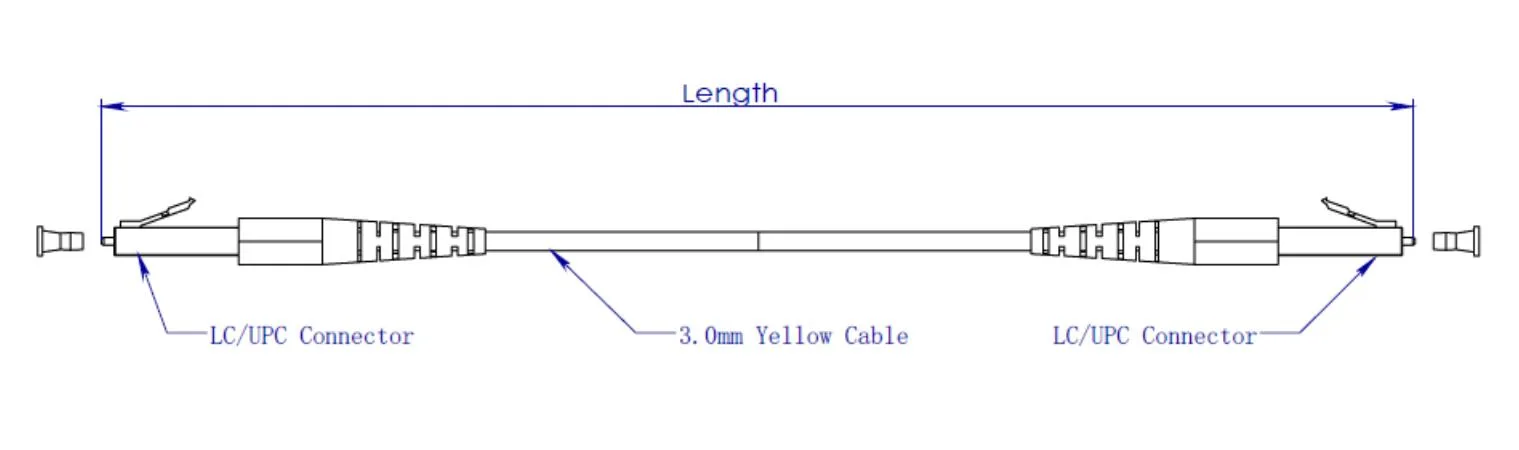

Måltegning:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

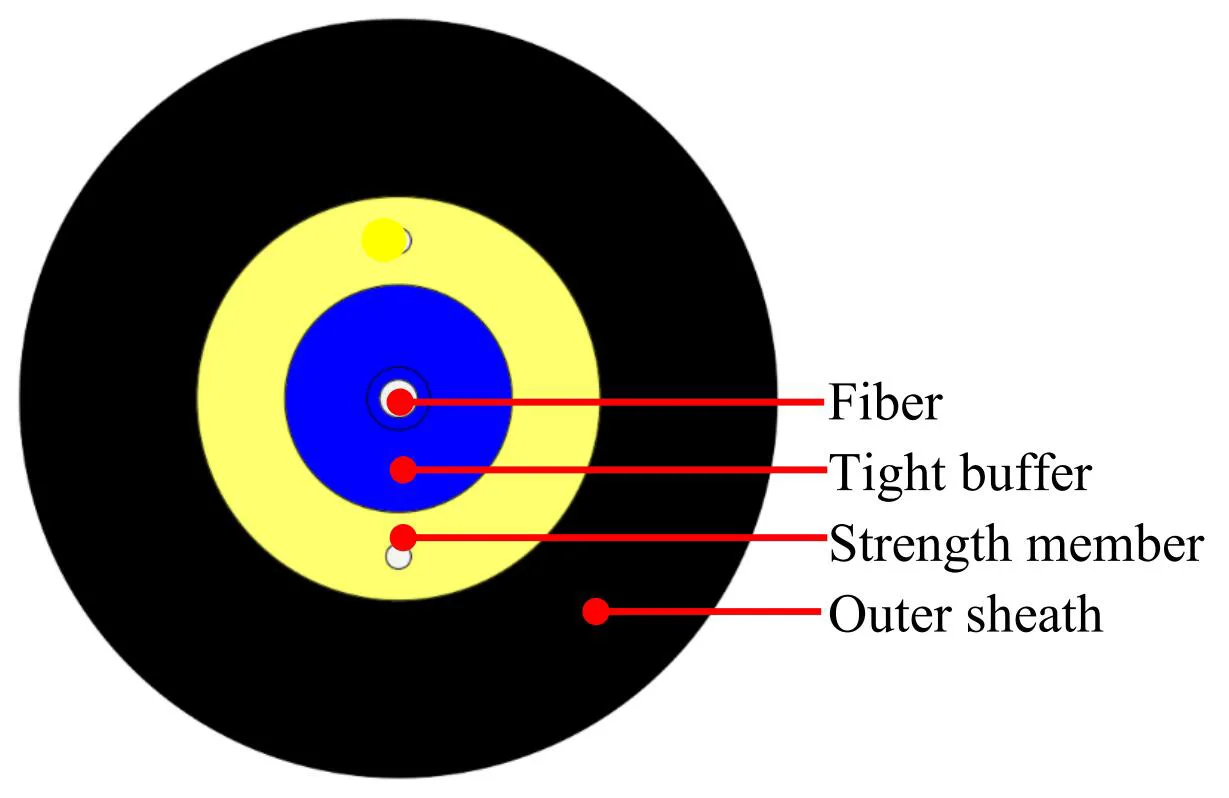

Kabelkonstruksjon:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Varer		Spesifikasjoner
Tett bufferfiber	Antall fiber	1
	Fibertype	G.657A1
	Fiberfarge	Blå
	Materiale	LSZH
	Diameter	Φ0,9 ± 0,05 mm
	Tett buffer Farge	Hvit
Styrke medlem	Materiale	Polyestergarn
Ytre slire	Materiale	LSZH
	Diameter	Φ3,0 ± 0,2 mm
	Ytre slire Farge	Gul
Blekkmerke	Farge	Svart

Fiberkarakteristikk:

Alle egenskaper til kabelfiberen (fiber av ferdig kabel) skal minst være i samsvar med ITU-T-anbefalingen G.657A1 og skal være som følger.

Punkt	Spesifikasjon
Fibertype	Enkeltmodus
Fibermateriale	Dopet silika
Dempningskoeffisient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelavskjæringsbølgelengde	≤ 1260 nm
Nulldispersjonsbølgelengde	1300 ~ 1324 nm
Nullspredningshelling	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Modusfeltdiameter @ 1310 nm	8,8±0,4um
Kjerne/belagt konsentrisitetsfeil	≤ 0,5 um
Klednings diameter	125,0 ± 0,7 um
Kledning ikke-sirkularitet	≤5 %
Primær beleggdiameter	242 ± 7 um
Konsentrisitet Primær belegg / belegg	≤10 µm
Ikke-sirkulær belegg	≤0,7 %
Dempning med Kabelbøyetap 1 omdreining 1 radius 10mm 10 omdreininger 1 radius 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km
