FTTH (Fiber to the Home) konstruksjon er å koble optisk fiber direkte til brukerens hjem for å gi brukerne høyhastighets og stabile bredbåndstjenester. I FTTH -byggeprosessen er det nødvendig med en rekke materialer og utstyr:
· Slipp kabel: Den har egenskapene til liten størrelse, lett vekt, god fleksibilitet, sterk bøyemotstand, etc. Det er enkelt å legge seg i komplekse innendørs- og utemiljøer og kan kobles direkte til brukerterminalutstyr. Det er en ofte brukt optisk kabeltype for FTTH hjemmeinngang.
· Utendørs fiberoptisk kabel: Det er mange typer i henhold til forskjellige lagmiljøer og krav, for eksempel overhead optisk kabel, direkte nedgravd optisk kabel, rørlednings optisk kabel, etc. Den har en større ytre diameter, bedre mekaniske egenskaper og beskyttelsesytelse, og tåler effekten av tøffe utemiljøer. Det brukes til å overføre optiske signaler fra optisk kabel -skjøtelukking eller optiske splittere til bygningen eller området der brukeren befinner seg.
· PIgtail: Den ene enden har en fiberoptisk kontaktplugg, og den andre enden er den ødelagte enden av den optiske fiberen, som brukes til å koble den optiske fiberen i den optiske kabelen med optisk kommunikasjonsutstyr eller optiske distribusjonsanlegg for å oppnå kobling og overføring av optiske signaler.
· Patch ledning (genser): Begge ender av den er utstyrt med fiberoptiske koblinger, som er fleksible og praktisk å koble til. De kan brukes til midlertidig eller permanent forbindelse mellom optisk kommunikasjonsutstyr, mellom optiske distribusjonsbokser.
· Kabelskjøtslukking: Brukes til optisk fiberfusjon og beskyttelse midt i den optiske kabelinjen. Når den optiske kabelen ikke er lang nok eller må forgrenes, brukes kabel -skjøte lukking for å koble til to eller flere optiske kabler og forsegle og beskytte fiberoptisk fusjonspunkt for å forhindre at ytre miljøfaktorer skader lukkingen som sikrer stabiliteten og påliteligheten til optisk signaloverføring.

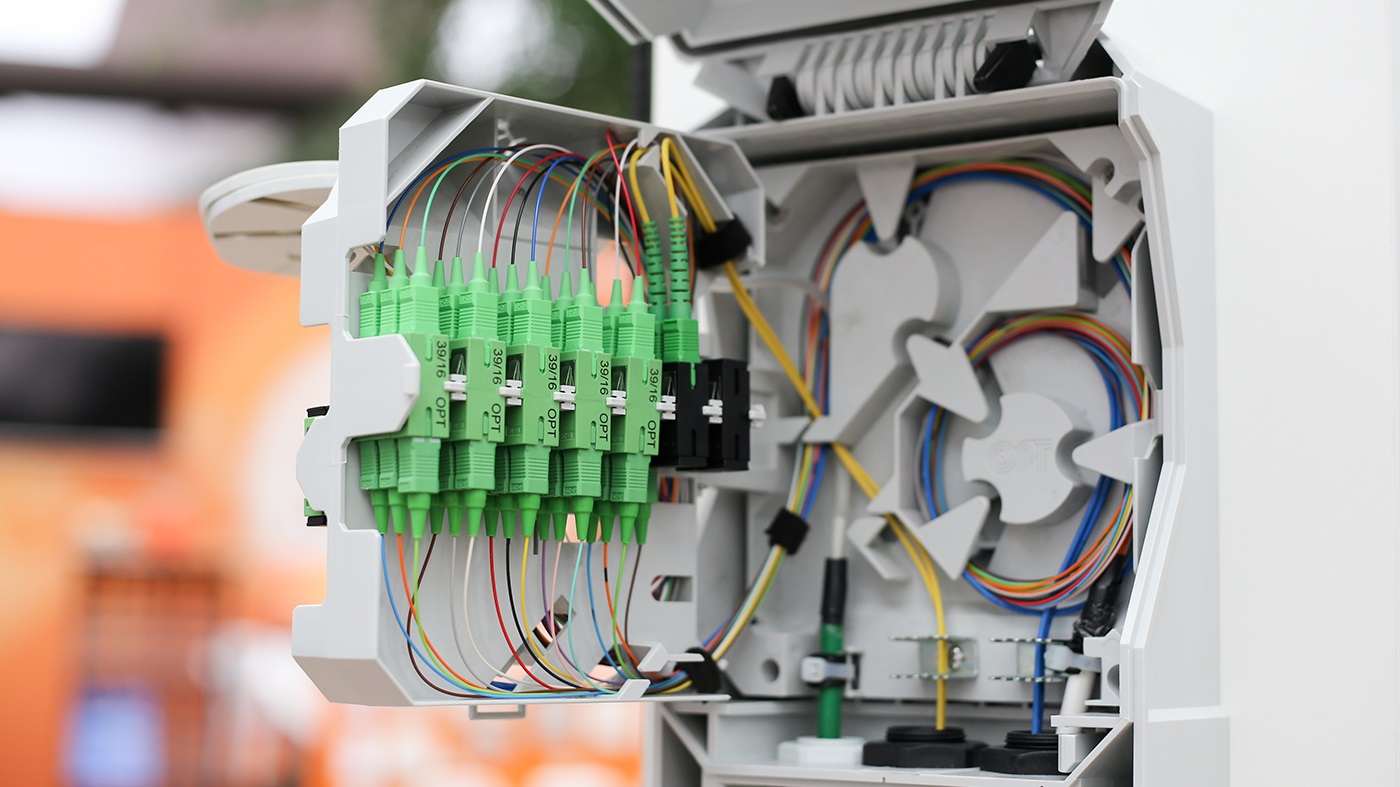

· Termination box: Installert ved brukerenden eller det optiske kabelinngangspunktet, brukes det til å smelte sammen eller kulde med den optiske fiberen i den optiske kabelen med pigtail, og lede ut pigtailen for å koble til brukerterminalutstyret eller annet optisk kommunikasjonsutstyr. Den spiller rollen som å fikse den optiske kabelterminalen, beskytte den optiske fiberfusjonen og tette den optiske kabelinngangen og avkjørselen.
· Optisk kryssforbindelsesskap: Det er kryssutstyret mellom bagasjeromsoptiske kabler og distribusjonsoptiske kabler i det utendørs optiske kabeladgangsnettverket, som brukes til å realisere funksjonene til optisk kabelfiksing, beskyttelse, sveising, ledning, etc. Den optiske kabelkrysset, og generelt er installert i multiple -stammer, vegger eller spesielle maskinerom, som kan distribuere optisk signal av multipls -bagasjerommet, vegger eller spesielle maskinerom, som kan distribuere optisk signal for multiple -størrelser, vegger eller spesielle maskinerom. til forskjellige brukerområder gjennom distribusjonens optiske kabler.
· Optisk splitter: Det er en enhet som distribuerer det optiske signalet i en optisk fiber til flere innganger til flere utgangsoptiske fibre i et visst forhold. I FTTH -nettverk er optiske splittere vanligvis installert i optiske kabel -kryss -bokser, optiske fiberfordelingsbokser eller brukerkorridorer for å oppnå delt overføring av optiske signaler, slik at flere brukere kan dele de optiske signalressursene til en bagasjerom optisk kabel og redusere nettverkskonstruksjonskostnader. Vanlige optiske splitter -delingsforhold inkluderer 1: 2, 1: 4, 1: 8, 1:16, 1:32, 1:64, etc.
· Optisk fiberfordelingsboks: Installert i brukerens korridor eller svak strømaksel, brukt til splitting av fiber, ledninger og terminal tilkobling av optiske kabler. Den optiske fiber -splitterboksen er vanligvis utstyrt med optiske splittere, pigtails, adaptere og andre enheter, som kan fordele de optiske fibrene i den optiske kabelen til hver brukers hjem, og koble den optiske kabelen som ble introdusert i brukerens hjem med utgangsporten til den optiske splitteren for å realisere fordelingen av optiske signaler i hjemmet.
