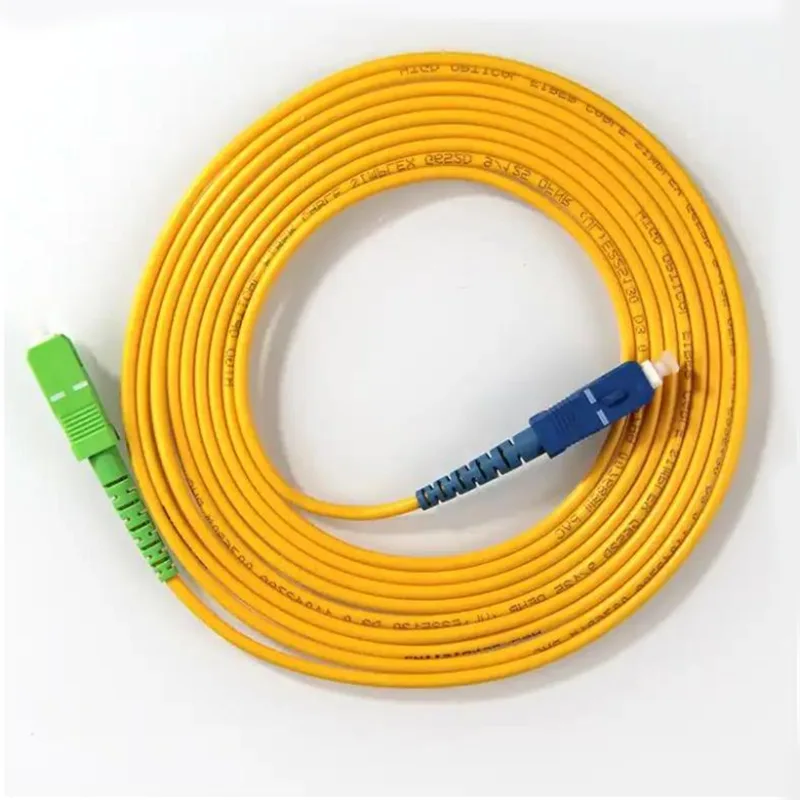

3 mm rund kabel SC/APC- SC/UPC patchledninger

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Send forespørsel

produktbeskrivelse

Orientalfiber 3 mm runde kabel SC/APC-SC/UPC-patch-ledninger er bygget ved hjelp av G657A1 enkeltmodusfiber, og støtter applikasjoner som krever både bøyemotstand og lav signaldempning. Med 3,0 mm ytre diameter og LSZH-kappe er kabelen egnet for innendørsmiljøer hvor sikkerhet og kabelhåndtering er viktig.

Som en produsent og leverandør i Kina sørger Orientalfiber for at hver patchledning er fabrikkterminert og testet før levering. Kombinasjonen av SC/APC- og SC/UPC-kontakter tillater fleksibel distribusjon på tvers av forskjellige nettverksgrensesnitt, noe som reduserer kompatibilitetsproblemer under installasjonen.

Applikasjonsscenarier

Datasenterkablingssystemer og rack-til-rack-tilkoblinger
FTTH (Fiber to the Home) installasjoner
Ethernet og bredbåndsnettverksoverføring
Kabling med ryggrad, horisontal og stigerør
Video-, data- og talesignaloverføringssystemer
Tilkoblinger av optisk testing og måleutstyr

Kjernefunksjoner

Stabil koblingsytelse

SC/APC- og SC/UPC-kontakter sørger for lav ryggrefleksjon og stabil signaloverføring
Keramiske hylser gir nøyaktig fiberjustering
Støtter gjentatte tilkoblinger med jevn ytelse

Kontrollert optisk ytelse

Innsettingstap kontrollert til ≤0,30 dB
Returtap ≥55 dB (APC) og ≥50 dB (UPC)
Optimalisert for 1310nm og 1550nm overføringsvinduer

Fleksibel og slitesterk kabeldesign

3 mm rund kabelstruktur for enklere ruting og håndtering
G657A1-fiber støtter strammere bøyeforhold
Minimum bøyeradius ≥20 mm for praktiske installasjonsscenarier

Sikkerhet og samsvar

LSZH (Low Smoke Zero Halogen) jakke for innendørs sikkerhetskrav
ROHS-kompatible materialer
Driftstemperaturområde fra -25 ℃ til +65 ℃

Teknisk spesifikasjon:

Konstruksjoner	Enhet	Beskrivelser
Fibermodus		Enkeltmodus: ITU-T G657A1
Antall fiber		Enkelt
Bølgelengde	nm	1310/1550
Innsettingstap	dB	≤0,30
Avkastningstap	dB	≥55 (APC) ≥50 (UPC)
Tykkbufferfiberdiameter	um	900
Fiberfarge med tett buffer		Hvit
Kabeljakke farge		Gul
Kabeljakkemateriale		LSZH
Kabeldiameter	mm	Φ3,0 ±0,20
Lengde	m	3,0 +0,1/-0
Koblingstype		SC/APC (grønn) SC/UPC (blå)
Endepolering		APC og UPC
Hylsemateriale		Keramikk
Repeterbarhet for tilkobling		> 800 ganger
Minimal bøyeradius	mm	≥20
Fiber/kabelholding møtes	N	50N±2N ved 5N/s 120s varighet
Driftstemperatur	℃	-25 ℃ ~ +65 ℃
Lagringstemperatur	℃	-25 ℃ ~ +65 ℃

Måltegning:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Kabelkonstruksjon:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Varer		Spesifikasjoner
Tett bufferfiber	Antall fiber	1
	Fibertype	G.657A1
	Fiberfarge	Blå
	Materiale	LSZH
	Diameter	Φ0,9 ± 0,05 mm
	Tett buffer Farge	Hvit
Styrke medlem	Materiale	Polyestergarn
Ytre slire	Materiale	LSZH
	Diameter	Φ3,0 ± 0,2 mm
	Ytre slire Farge	Gul
Blekkmerke	Farge	Svart

Fiberkarakteristikk:

Alle egenskaper til kabelfiberen (fiber av ferdig kabel) skal minst være i samsvar med ITU-T-anbefalingen G.657A1 og skal være som følger.

Punkt	Spesifikasjon
Fibertype	Enkeltmodus
Fibermateriale	Dopet silika
Dempningskoeffisient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelavskjæringsbølgelengde	≤ 1260 nm
Nulldispersjonsbølgelengde	1300 ~ 1324 nm
Nullspredningshelling	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Modusfeltdiameter @ 1310 nm	8,8±0,4um
Kjerne/belagt konsentrisitetsfeil	≤ 0,5 um
Klednings diameter	125,0 ± 0,7 um
Kledning ikke-sirkularitet	≤5 %
Primær beleggdiameter	242 ± 7 um
Konsentrisitet Primær belegg / belegg	≤10 µm
Ikke-sirkulær belegg	≤0,7 %
Dempning med Kabelbøyetap 1 omdreining 1 radius 10mm 10 omdreininger 1 radius 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km

Produksjon og kvalitetskontroll

Hver Orientalfiber 3 mm rund kabel SC/APC-SC/UPC patchledninger gjennomgår 100 % fabrikktesting, inkludert tap av innsetting og verifisering av returtap. Som en Kina-fabrikk med strukturerte produksjonsprosesser, fokuserer Orientalfiber på å opprettholde konsistent kvalitet på tvers av batcher, noe som er viktig for store anskaffelser og ingeniørprosjekter.

Om Orientalfiber Manufacturing Strength

Jiangsu Xuben Photoelectric Technology Co., Ltd er et gruppeselskap med fire fabrikker, som dekker innendørs optiske fiberkabler, utendørskabler, optiske ODN-komponenter og optisk nettverksutstyr. Det totale produksjonsarealet når 15.000 kvadratmeter, med en årlig produksjonsverdi på 20 millioner USD.

Selskapet leverer komplette fiberoptiske nettverksløsninger for teleoperatører, kringkastingssystemer og industrielle kommunikasjonsprosjekter. Produktene er mye brukt i kraftsystemer, jernbanetransport, motorveier og storskala infrastrukturnettverk.

Med ISO9001 kvalitetsstyringssystem og ISO45001 arbeidshelse- og sikkerhetssertifisering opprettholder selskapet standardiserte produksjons- og kvalitetskontrollprosesser. Orientalfiber 3 mm rundkabel SC/APC-SC/UPC-patchledninger leveres til både innenlandske og internasjonale markeder, og støtter ulike mellomstore og store ingeniørprosjekter.

FAQ

Hva er forskjellen mellom SC/APC- og SC/UPC-kontakter?

SC/APC-kontakter har en vinklet endeflate (vanligvis 8 grader) som reduserer bakrefleksjon, noe som gjør dem egnet for optiske systemer med høy presisjon. SC/UPC-kontakter har en flat polert overflate og brukes ofte i generelle nettverkstilkoblinger.

Kan kabellengden tilpasses?

Ja, Orientalfiber 3 mm rund kabel SC/APC-SC/UPC patchledninger støtter tilpassede lengder for å matche ulike installasjonskrav.

Er denne patchledningen egnet for innendørsmiljøer?

Ja, LSZH-jakkematerialet gjør den egnet for innendørs bruk, spesielt i miljøer der brannsikkerhet og lavt røykutslipp kreves.

Hvor mange ganger kan kontakten gjenbrukes?

Kontakten støtter mer enn 800 paringssykluser under normale bruksforhold, og opprettholder stabil optisk ytelse.
