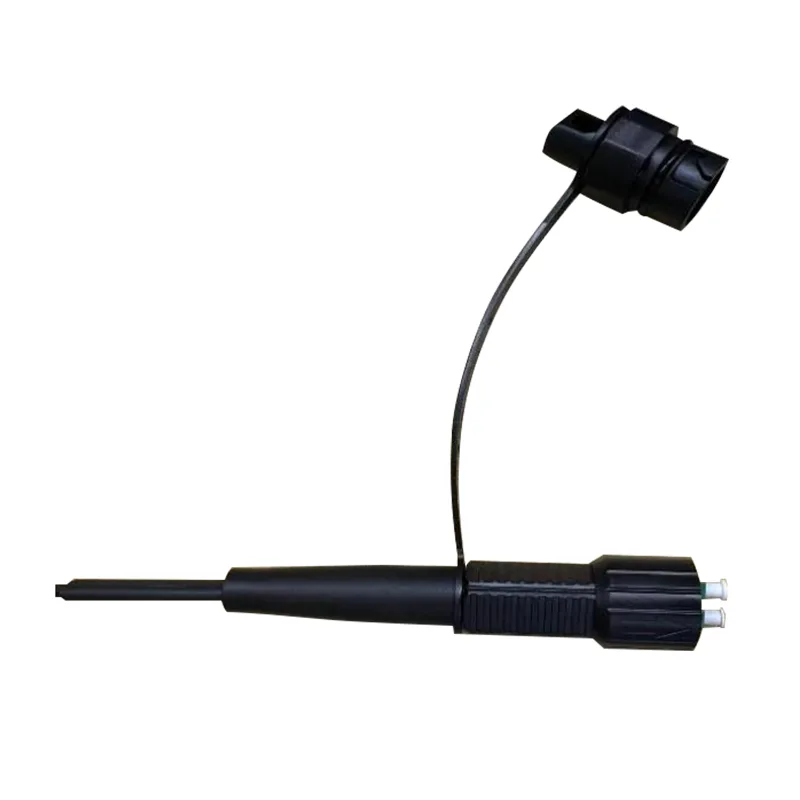

Duplex LC/UPC vanntett runde kabel optiske fiberlappledninger (Accord Mini DLC Connector)

Søknad:● FTTX/FTTH -systemer● Ethernet -applikasjoner● CATV -lenker● Optisk signalfordeling● Passive optiske nettverk (PON)● Ryggrad, horisontale og stigerør applikasjoner● Forprømede slippterminalbokser● Utendørs områder; Hardt miljøFunksjoner:● Lavt innsettingstap, h&......

Send forespørsel

produktbeskrivelse

Søknad:

● FTTX/FTTH -systemer

● Ethernet -applikasjoner

● CATV -lenker

● Optisk signalfordeling

● Passive optiske nettverk (PON)

● Ryggrad, horisontale og stigerør applikasjoner

● Forprømede slippterminalbokser

● Utendørs områder; Hardt miljø

Funksjoner:

● Lavt innsettingstap, høyt avkastningstap.

● Bra i repeterbarhet og utveksling.

● 100% innsetting, returtap, ende ansikt og.

● Interferensinspeksjon.

● Utmerket mekanisk utholdenhet.

● I samsvar med Telcordia GR-326-core.

● Sikrer høy ytelse og pålitelighet i behandlingen av optisk kabling.

● Rask og enkel installasjon og rekonfigurasjon.

● Enkel håndtering, ikke behov for spesielt verktøy.

● IP68 vanntett.

Teknisk spesifikasjon:

Konstruksjoner	Enhet	Beskrivelser
Fiberantall		Dupleks
Bølgelengde	nm	1310/1550
Innsettingstap	db	≤0.30
Returtap	db	≥50 (UPC)
Kabeljakkefarge		Svart
Kabel ytre diameter	mm	7,0 ± 0,2
Fibermodus		Enkeltmodus: G657 A2
Kabeljakke materiale		LSZH
Kabelvekt	Kg/km	38 （ca.
Utskriftsinnhold		Tilpassbar
Lengde	m	50 、 75 、 100 、 150 、 200、250 、 300 eller tilpassbar (toleranse: ± 0,5m)
Koblingstype		:	Accord Mini DLC/UPC -kontakt
		Produksjon:	Accord Duplex LC/UPC -kontakt
Vanntett karakter		IP68
Driftstemperatur	℃	-40 ° C ~ +70 ℃
Lagringstemperatur	℃	-40 ° C ~ +70 ℃

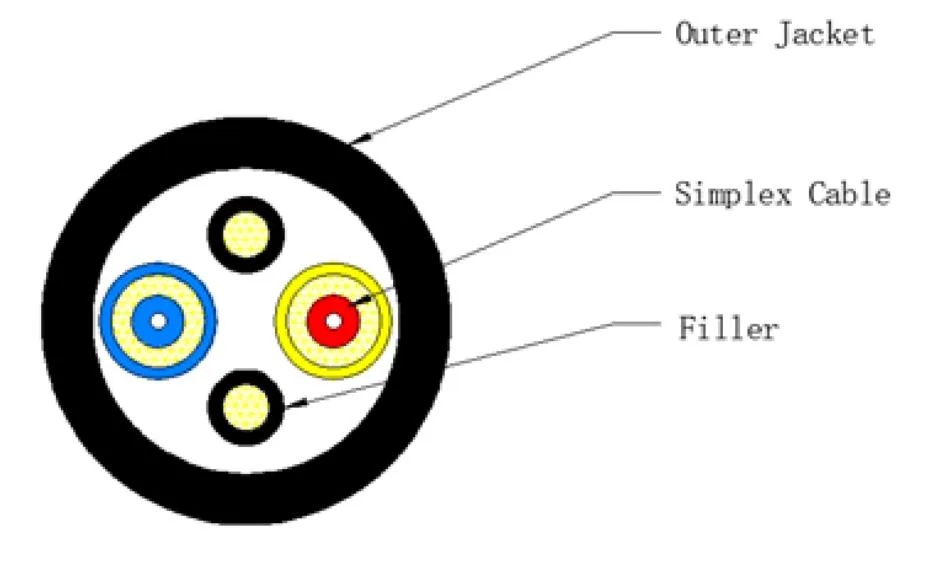

Kabelstruktur:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kabelspesifikasjon:

Punkt	Innhold	Verdi
Tett bufferfiber	Tall	2
	TYPE	G.657A2
	Diameter (mm)	0,90 ± 0,05
	Materiale	LSZH
	Farge	HVIT
Simplex kabel	Materiale	LSZH
	Diameter (mm)	2,0 ± 0,1
	Farge	Blå og gul
Rod	Materiale	LSZH
	Diameter (mm)	1,3 ± 0,1
	Farge	Svart
Ytre jakke	Materiale	LSZH
	Diameter (mm)	7,0 ± 0,2
	Farge	Svart
	Tykkelse (mm)	1,0 ± 0,1
Kabelvekt (kg/km) ca.		38 ± 3
Strekkprøve (n)		Langsiktig: 400 N Kort sikt: 800 n
Flating Test (N/10cm)		Langsiktig: 1000 N/10cm Kortsiktig: 2200 N/10cm
Min. Bøyningsradius		10xod (statisk); 20xod (dynamisk)
Installasjonstemperatur		-40 ° C til +70 ° C.
Lagringstemperatur		-40 ° C til +70 ° C.

Ytelse av kablet optisk fiber

Ytelsen til kablet optisk fiber (ITU-t rec. G.657a2)

Punkt	Spesifikasjon
Fibertype	Enkeltmodus
Fibermateriale	Dopet silika
Dempingskoeffisient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelavskjæringsbølgelengde	≤ 1260 nm
Null-spredning bølgelengde	1300 ~ 1324 nm
Null-spredningshelling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 PS/(nm. KM) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus feltdiameter @ 1310 nm	8.5-9.3um
Kjerne / kledd konsentrisitetsfeil	≤ 0,5 en
Kledningsdiameter	125,0 ± 0,7 en
Kledning ikke-sirkularitet	≤5%
Primær beleggdiameter	242 ± 7 en
Konsentrisitet primært belegg / belegg	≤10 um
Belegg ikke-sirkularitet	≤0,7%
Demping med tap av kabelbøyning 10 Turn 1 dorn 15mm 1 sving 1 dorn 10mm 1 tur 1 dorn 7.5mm	1550nm ≤ Δ 0,03 dB/km 1550nm ≤ Δ 0,1 dB/km 1550nm ≤ Δ 0,5 dB/km

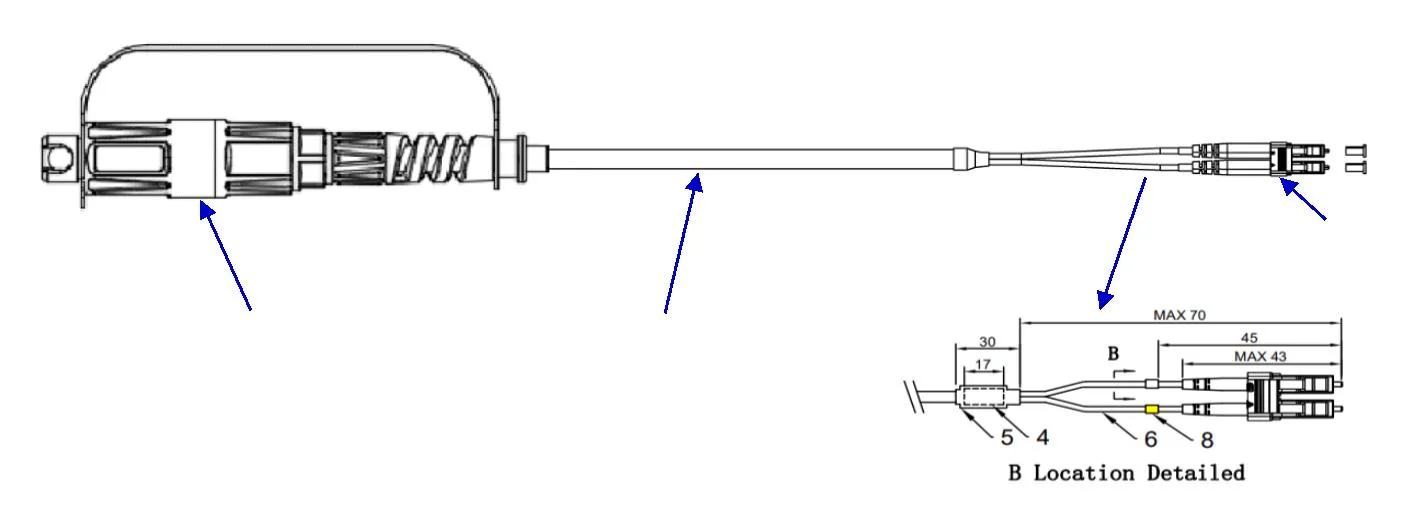

Dimensjonal tegning:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Ingen	Beskrivelse	Antall
1	SM G.657A2 2 Kjerne med 2,0 mm fiber. OD7.0mm, svart LSZH	1
2	Mini DLC Connector Black	1
3	LC3.0 duplex for enkeltmodus fiber, beige, rør for IC -kontakt, hvit	2
4	Gummi varme krympbart rør, svart, OD 8,5mm L = 17mm	1
5	Gummi varme krympbart rør, svart, OD 8,5m l-30mm	2
6	Fleksibel beskyttende med stålrør, OD 2,8mm L = 52mm	2
8	Varm krympbart rør, hvitt /gul OD3.0mm L = 5mm	2
