5x2mm vanntett dråpe kabel h optisk sc/apc -kontakt optisk fiber pigtail

Søknad:● FTTX/FTTH -systemer● Ethernet -applikasjoner● CATV -lenker● Optisk signalfordeling● Passive optiske nettverk (PON)● Ryggrad, horisontale og stigerør applikasjoner● Forprømede slippterminalbokser● Utendørs områder; Hardt miljøFunksjoner:● Lavt innsettingstap, h&......

Send forespørsel

produktbeskrivelse

Søknad:

● FTTX/FTTH -systemer

● Ethernet -applikasjoner

● CATV -lenker

● Optisk signalfordeling

● Passive optiske nettverk (PON)

● Ryggrad, horisontale og stigerør applikasjoner

● Forprømede slippterminalbokser

● Utendørs områder; Hardt miljø

Funksjoner:

● Lavt innsettingstap, høyt avkastningstap.

● Bra i repeterbarhet og utveksling.

● 100% innsetting, returtap, ende ansikt og.

● Interferensinspeksjon.

● Utmerket mekanisk utholdenhet.

● I samsvar med Telcordia GR-326-core.

● Sikrer høy ytelse og pålitelighet i behandlingen av optisk kabling.

● Rask og enkel installasjon og rekonfigurasjon.

● Enkel håndtering, ikke behov for spesielt verktøy.

● IP68 vanntett.

Teknisk spesifikasjon:

Konstruksjoner	Enhet	Beskrivelser
Fiberantall		Simplex
Bølgelengde	nm	1310/1550
Innsettingstap	db	≤0.30
Returtap	db	≥ 60
Tilkoblingstype		SC/APC
Ferrule		Keramikk
Tilkoblingssykluser		500
Kabeljakkefarge		Svart
Kabel ytre diameter	mm	（5,2x2,0）± 0,2 mm （3.0x2.0）± 0.2mm (uten messenger)
Fibermodus		Enkeltmodus: G657A2
Kabeljakke materiale		LSZH
Kabelvekt	Kg/km	20 ± 3
Utskriftsinnhold		Tilpassbar
Lengde	m	100 eller tilpasses (Toleranse: ± 0,5m)
Koblingstype		Input: Accord H Optic SC/APC
Koblingstype		Utgang: uten kontakt
Trekkraft (aksial mellom kabel og kontakt)	N	100
Vanntett karakter		IP68
Driftstemperatur	℃	-20 ° C ~ +65 ℃
Lagringstemperatur	℃	-20 ° C ~ +65 ℃

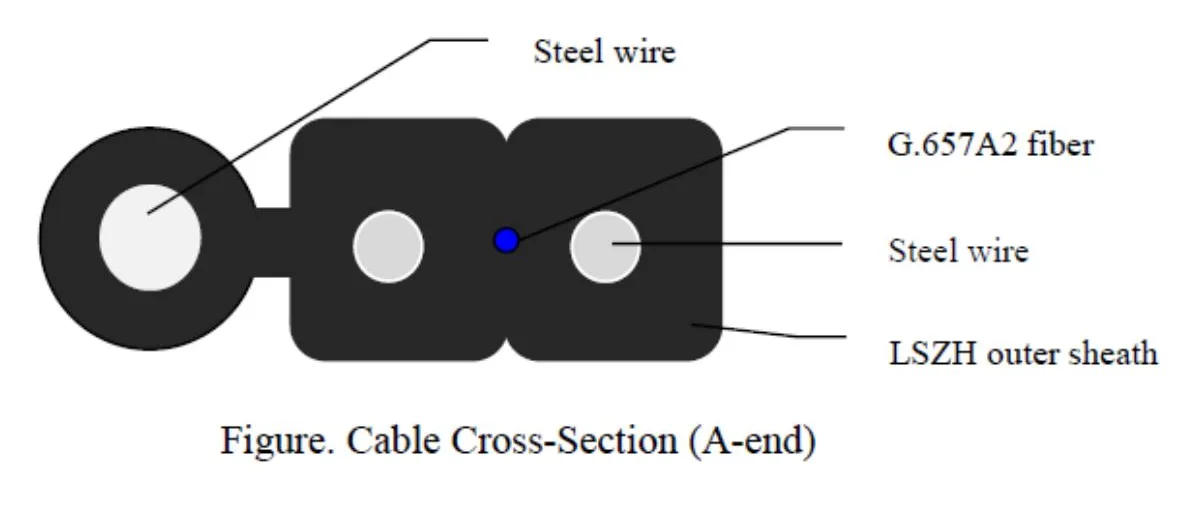

Kabelstruktur:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Optisk fiber	Type	G-657 A2.
	Nei. Fibre	1
	Farge	Blå
Ytre skjede	Dimensjon	（5,2x2,0）± 0,2 mm （3.0x2.0）± 0.2mm (uten messenger)
	Materiale	LSZH
	Farge	Svart
Stålstyrkemedlem	Materia	Ståltråd
Stålstyrkemedlem	Diameter	0,45 mm
Selve styremedlemmet	Materia	Ståltråd
Selve styremedlemmet	Diameter	1,2 mm
Vekt		20 ± 3 kg/km
Fliser (n)		Langsiktig: 300n Kort sikt: 600 n
Knus		1000N/10cm
Min. Bøyningsradius		15xd (statisk); 30xd (dynamisk)
Temperaturområde		-20 ° C til +65 ° C.

Fiberkarakteristikk:

Alle egenskapene til kabelfiberen (fiber av ferdig kabel) skal i det minste være i samsvar med ITU-T-anbefalingen G.657A2 og skal være som følger.

Parameter		Spesifikasjon
Dempingskoeffisient	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Demping (etter kabel)	@1310nm	≤0,40dB/km
	@1550nm	≤0.30dB/km
Enhetlighet av demping ved 1310nm		≤0,05dB
Enhetlighet av demping ved 1550nm		≤0,05dB
Kabelavskjæring bølgelengde (λcc)		≤ 1260 nm
Null-spredning bølgelengde		1300 ~ 1324 nm
Null-spredningshelling		≤ 0,092 ps/(nm^2.km)
Absolutt verdien av spredning ved 1288nm ~ 1339nm		≤3.5ps/(nm · km)
Absolutt verdien av spredning ved 1271nm ~ 1360nm		≤5.3ps/(nm · km)
Spredning ved 1550nm		≤18ps/(nm · km)
Spredning ved 1625nm		≤23ps/(nm · km)
Modus feltdiameter (MFD) ved 1310nm		8,60 ± 0,4 mm
Modus feltdiameter (MFD) ved 1550nm		9.4-10.4mm
Polarisasjonsmodus dispersjon (PMD) fiber		≤0.125ps/km^1/2
Polarization Mode Dispersion (PMD) -kabel		≤0.200ps/km^1/2
PMD -koeffisient	M	20 kabler
	Q	0,01%
	PMDQ	≤0.20ps/km^1/2
Geometriske egenskaper
Kledningsdiameter		125 ± 0,8 mm
Kledning ikke-sirkularitet		≤ 1,0%
Kjerne/kledningskonsentrisitetsfeil		≤0,8mm
Fiberdiameter med belegg (ufarget)		245 ± 10μm
Fiberdiameter med belegg (farget)		250 ± 10μm
Kledning/beleggskonsentrisitetsfeil		≤12,0 mm
Spenningstest		100 kpsi eller 0,69GPa
Fjerning av belegget (N)		1.0 ～ 9.0
Mekaniske egenskaper
Macrobend -tap ved 1550nm	R = 15mm, 10 svinger	≤0,03dB
	R = 10mm, 1 tur	≤0.10dB
	R = 7,5 mm, 1 tur	≤0,5dB
Macrobend -tap på 1625nm	R = 15mm, 10 svinger	≤0.10dB
	R = 10mm, 1 tur	≤0.20dB
	R = 7,5 mm, 1 tur	≤1.0db

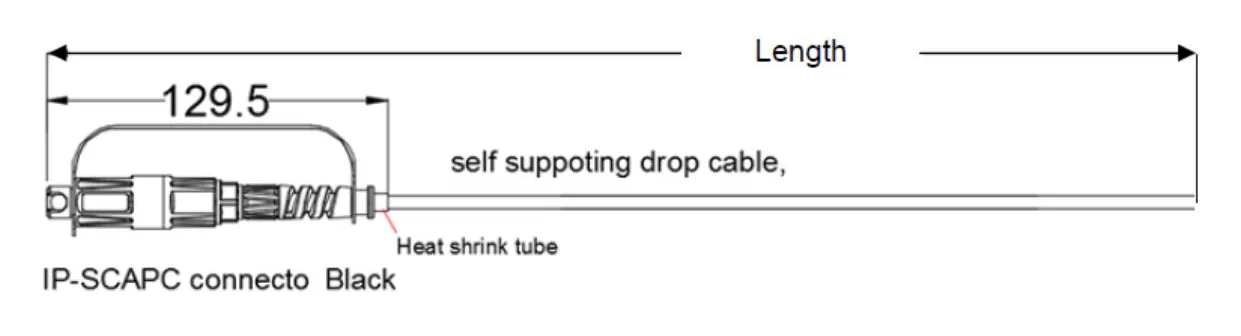

Dimensjonal tegning:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

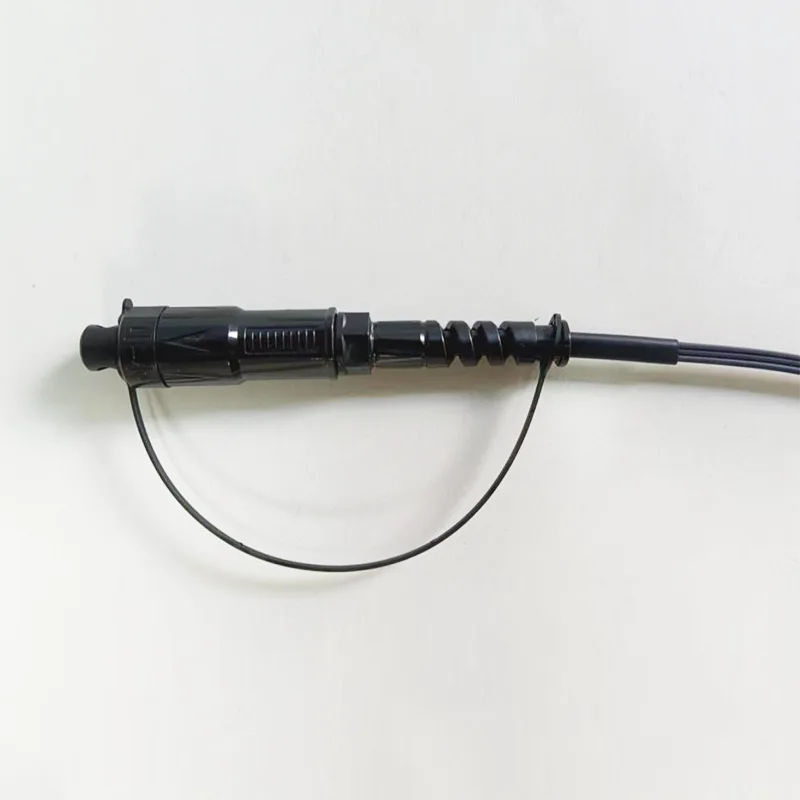

Pakke:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Pakkekrav:

Kartongstørrelse ： 600*320*265mm ， gjennomsiktig tetningstape "I" Font tetningsboks.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

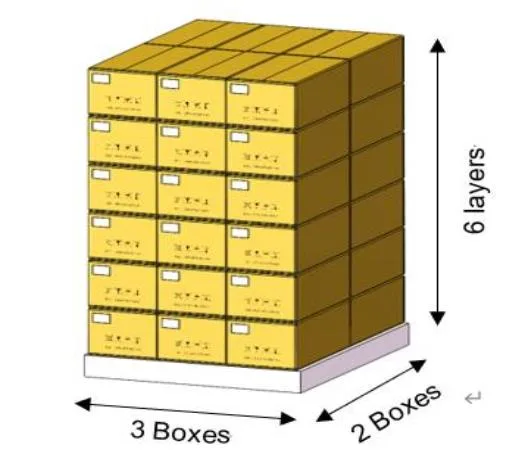

Skjematisk diagram over treplate:

Treplate størrelse ： 1200 *1000mm.

Stablingskrav: Ett lag på seks bokser, stabling av seks lag.

Topp 4 rett vinkelbeskyttelse, og bruk deretter "#" Font -pakningsbeltet tett.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
