Flat fiberbånd fiberoptisk kabel

I det raskt utviklende landskapet med dataoverføring med høy tetthet, står Flat Fiber Ribbon Fiber Optic Cable fra Orientalfiber-leverandøren som en kritisk løsning for moderne nettverksarkitektur. Produsert av Jiangsu Xuben Photoelectric Technology Co., Ltd, er denne kabelen konstruert for å maksimere plasseffektiviteten i overbelastede kanaler og datasentre. Ved å bruke en presisjonsjustert båndstruktur tillater den høye fibertall innenfor en kompakt profil, og sikrer at telekommunikasjonsoperatører og industribedrifter kan skalere båndbredden uten å utvide fysisk infrastruktur.

Send forespørsel

produktbeskrivelse

Produktdefinisjon og teknisk oversikt

Flat Fiber Ribbon fiberoptisk kabel er et optisk overføringsmedium med høy tetthet der flere individuelle fibre er bundet sammen i en flat, organisert rad. Denne båndkjernen er beskyttet av et lag med premium aramidgarn, som fungerer som en kraftforsterket enhet for å gi den nødvendige strekkstyrken for installasjon og langsiktig drift. For å møte ulike sikkerhets- og miljøkrav, er kabelen ferdig med en robust ytre kappe laget av enten polyvinylklorid (PVC) eller lavrøyk null-halogen (LSZH) materiale.

Nøkkelfunksjoner og kjernefordeler

Høyintegrert bånddesign: Den flate geometrien organiserer fibre i grupper, noe som gir en betydelig mindre kabeldiameter sammenlignet med tradisjonelle løse rørkonfigurasjoner.

Aramidforsterkning: Inkluderingen av aramidgarn med høy modul gir den flate fiberbåndsfiberoptiske kabelen styrken som kreves for vertikale og horisontale trekk uten å risikere skade på glasskjernene.

Miljømotstand: Ytterjakken er formulert for å være korrosjonsbestandig, vanntett og UV-bestandig, noe som sikrer stabil ytelse i ulike innendørs og beskyttede utendørsmiljøer.

Sikkerhetsoverholdelse: Med alternativer for LSZH-kappe oppfyller kabelen internasjonale flammehemmende standarder (IEC 60332-1 eller IEC 60332-3C), noe som gjør den egnet for bygninger med høyt belegg og transittsystemer.

Tekniske spesifikasjoner

Fibertype: Kompatibel med enkeltmodus (G.652D, G.657A) og multimodus (OM1 til OM4) fibre.

Forsterkningsenhet: Flertrådet aramidgarn.

Ytre kappematerialer: PVC (oppfyller UL OFNR/OFNP-krav) eller LSZH (Røykfattig, Halogenfri).

Mekaniske standarder: Fullstendig kompatibel med YD/T 1258.5, ICEA-596, GR-409 og IEC 60794-2-30.

Temperaturområde: Designet for pålitelig drift i standard temperaturer i telekommunikasjonsmiljøer.

Diverse applikasjonsfelt

Allsidigheten til Flat Fiber Ribbon fiberoptisk kabel gjør den til det foretrukne valget for flere bransjer:

Datasentre: Ideell for sammenkobling av serverrack med høy tetthet ved hjelp av MPO/MTP-termineringsteknologi.

Innendørs distribusjon: Brukes til ryggrad kabling i kommersielle kontorbygg og sentralkontorer.

Kommunikasjonsutstyr: Fungerer som den primære sammenkoblingen mellom presisjonsinstrumenter og nettverksmaskinvare.

Industrielle systemer: Gir pålitelige datakoblinger for elektriske strømnett, overvåking av jernbanetransport og kommunikasjonssystemer for motorveier.

Produksjonsstyrke: Jiangsu Xuben Photoelectric Technology Co., Ltd

Kvaliteten på den flate fiberbåndsfiberoptiske kabelen støttes av industriell skala og tekniske ekspertise til Jiangsu Xuben Photoelectric Technology Co., Ltd.

Infrastruktur: Konsernet driver fire spesialiserte fabrikker over et samlet areal på 15 000 kvadratmeter.

Produksjonsverdi: Med en årlig produksjonsverdi på 20 millioner amerikanske dollar opprettholder selskapet kapasiteten til å levere store globale ingeniørprosjekter.

Kvalitetsstyring: Anlegget har oppnådd ISO9001- og ISO45001-sertifiseringer, noe som sikrer at hver meter med kabel holder seg til den høyeste ånden av håndverk.

Globalt rykte: Orientalfiber-produkter brukes av telekomoperatører og industrielle ledere over hele verden, anerkjent for sin raffinerte produksjon og profesjonelle konsistens.

Fordeler i forhold til standardalternativer

Sammenlignet med tradisjonelle fiberdesigner tilbyr Orientalfiber-båndløsningen:

Masseskjøteeffektivitet: Teknikere kan skjøte 12 fibre samtidig, noe som reduserer installasjonskostnadene drastisk.

Bedre luftstrøm: Den kompakte, flate profilen til Flat Fiber Ribbon fiberoptisk kabel gir bedre ventilasjon i kabelbakker og serverskap.

Pålitelig beskyttelse: I motsetning til budsjettalternativer, sikrer vår bruk av høykvalitets aramid at kabelen ikke synker eller strekker seg over tid i vertikale stigerørapplikasjoner.

Kjennetegn

Høyintegrert fiberbånddesign

Aramidforsterkningselement gir kabelen utmerket strekkfasthet

Yttermaterialet er korrosjonsbestandig, vanntett, UV-bestandig, flammehemmende og miljøvennlig.

Søknader

Innendørs kabelfordeling

Sammenkobling mellom instrumenter, kommunikasjonsutstyr

Patchcord og pigtail

Standarder

Samsvar med standard YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, etc., og PVC-kabel oppfyller kravene til UL-godkjenning OFNR og OFNP: Ulike LSZH-kapper oppfyller IEC 60332-1 eller IEC 60332-sertifisering.

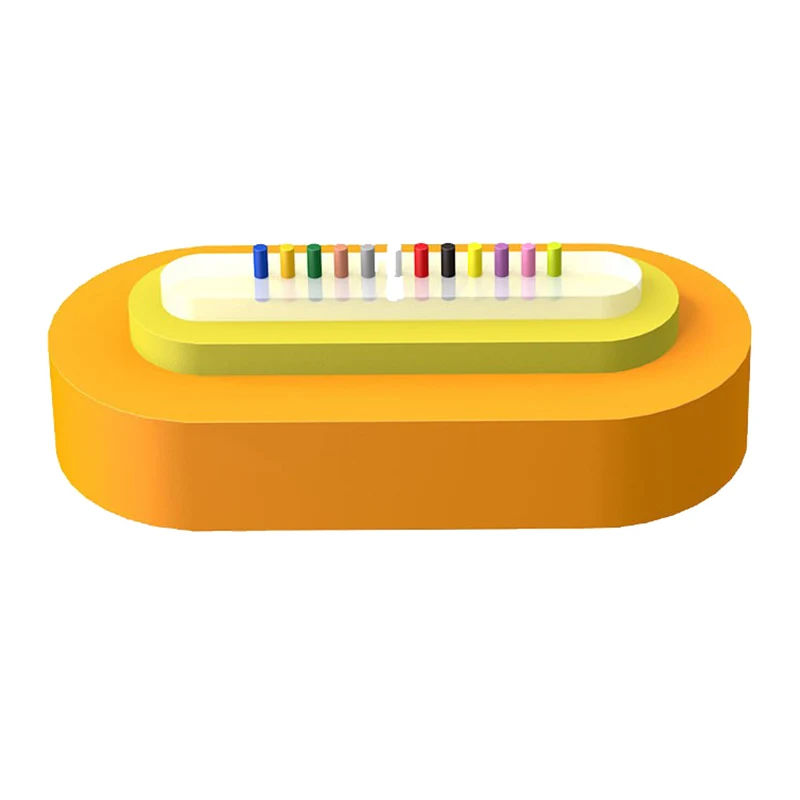

Strukturtegning

1. Fiber

2. Fiberbånd

3. Aramidgarn

4. Jakke

Flat Fiber Ribbon Fiber Optic Cable

Tekniske parametere

Kabelmodell	Antall fiber	Kabelvekt (ref) (kg/km)	Strekkstyrke Lang/Kort sikt	Knusemotstand Lang/Kort sikt (N/100 mm)	Bøyeradius Dynamisk/Statisk (mm)
4	(3,7±0,3)*(2,3±0,3)	4 Fiberbånd	4.7	6.6	80/150	300/1000	25D/12,5D
6	(4,2±0,4)*(2,5±0,2)	6 Fiberbånd	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 Fiberbånd	5.9	8.0

Optiske egenskaper

Fibertype	Dempning				OFL	Effektiv modus båndbredde	10 Gbit/s Ethernet Link Lengde	Minimum bøyeradius
Betingelse	1310/1550 nm		850/1300nm		850/1300nm	850nm	850nm	/
Betingelse	Typisk verdi	Maksimal verdi	Typisk verdi	Maksimal verdi	850/1300nm	850nm	850nm	/
Enhet	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
