Usynlig bue-type drop fiberoptisk kabel

Invisible Bow-type Drop Fiber Optic Cable er en spesialisert optisk overføringskabel designet for kortdistansetilgangsnettverk, spesielt egnet for scenarier som krever diskret installasjon. Produktet lages ved å plassere den usynlige tette hylsen i midten, plassere to parallelle forsterkningselementer på begge sider, og til slutt ekstrudere et lag med kappe. Tverrsnittsdesignet av buetypen optimerer ikke bare den strukturelle stabiliteten, men sikrer også usynligheten til kabelen i innendørsmiljøer, og unngår innvirkning på interiørdekorasjonen. Invisible Bow-type Drop Fiber Optic Cable er en viktig del av Orientalfibers produktlinje, designet for å møte den økende etterspørselen etter estetisk og praktisk optisk overføring i FTTH og innendørs kablingsprosjekter.

Produktets kjerneverdi

Invisible Bow-type Drop Fiber Optic Cable fokuserer på å løse smertepunktene til tradisjonelle fallkabler som påtrengende installasjon, vanskelig stripping og dårlig kompatibilitet med interiørdekorasjon. Den integrerer strukturell enkelhet, lav vekt og usynlighet, og gir en balansert løsning for signaloverføring og miljøtilpasning. Som et nøkkelprodukt fra Orientalfiber, har det blitt kontinuerlig optimalisert basert på tilbakemeldinger fra markedet og tekniske oppgraderinger, noe som sikrer at det kan tilpasse seg ulike komplekse innendørs installasjonsmiljøer samtidig som det opprettholdes stabil overføringsytelse.

Nøkkelfunksjoner

Strukturelle egenskaper

Enkel struktur, lett vekt og høy gjennomførbarhet, som er praktisk for transport og installasjon på stedet, noe som reduserer arbeidsintensiteten.

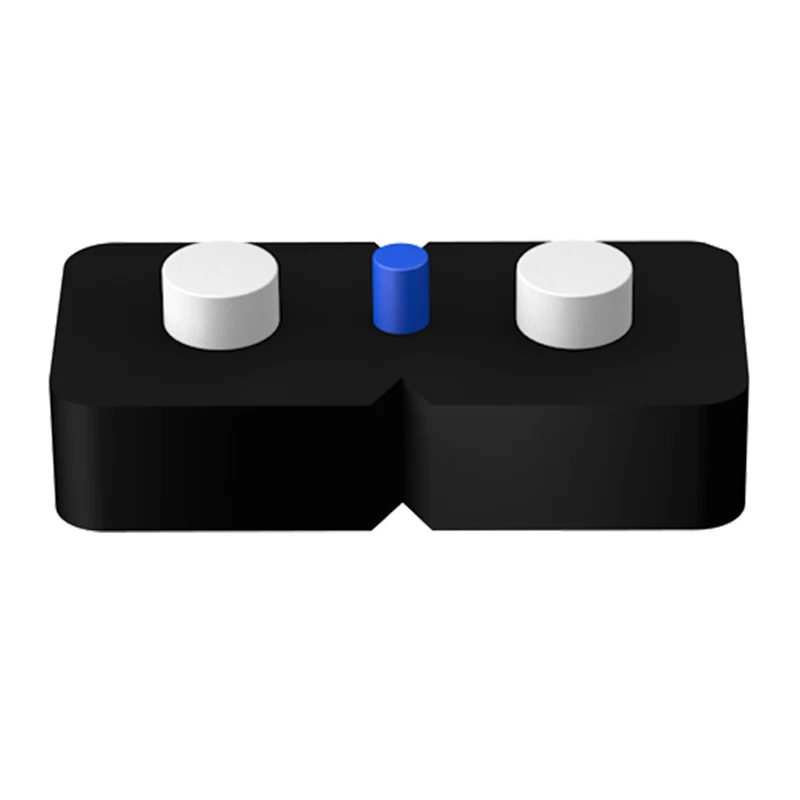

Tverrsnittsdesign av buetype med to parallelle forsterkningselementer på begge sider av den sentrale usynlige tette hylsen, som forbedrer produktets strekk- og trykkytelse.

Fløytedesign gjør det enkelt å strippe og skjøte, reduserer vanskeligheten med konstruksjon på stedet og forbedrer installasjonseffektiviteten uten behov for komplekse verktøy.

Ytelsesfunksjoner

Usynlig og har ingen effekt på interiørdekorasjonen, den gjennomsiktige eller lite synlige kappen kan blande seg med vegger, tak og andre overflater, og opprettholde integriteten til innemiljøet.

Lav overføringsdempning, tar i bruk høykvalitets optisk fiberkjerne, sikrer stabil signaloverføring og oppfyller kravene til høyhastighets dataoverføring.

God miljøtilpasningsevne, motstandsdyktig mot høye og lave temperaturer, fukt og korrosjon, egnet for ulike innemiljøer som boliger, kontorer og næringsbygg.

Installasjonsfunksjoner

Enkel å installere, kan legges direkte langs vegger, hjørner eller gjennom rørledninger, uten storskala anleggsutstyr.

Forhåndsterminert på fabrikken er tilgjengelig, noe som kan spare termineringstid på stedet og sikre konsistensen av tilkoblingskvaliteten.

Forsterkningselementene forbedrer den mekaniske styrken til produktet, og unngår skade under installasjon og bruk.

Trekk

Enkel struktur, lav vekt og høy gjennomførbarhet

Fløytedesign gjør det enkelt å strippe og skjøte

Usynlig og har ingen innvirkning på interiørdekorasjonen

Søknad

Innendørs kabling

FTTH (Fiber til hjemmet)

Forhåndsterminert på fabrikk

Struktur og materiale

Kabel Eiendom

Fiberkarakteristikk

Miljøytelse

Alle verdiene ovenfor kan tilpasses.

Tekniske spesifikasjoner

• Optiske spesifikasjoner

Invisible Bow-type Drop Fiber Optic Cable tar i bruk single-mode eller multi-mode optiske fiberkjerner, i samsvar med ITU-T G.652, G.657A2 og G.657B3 standarder. Dempingen ved 1310nm er ≤0,36dB/km, og dempningen ved 1550nm er ≤0,22dB/km, noe som sikrer signaloverføring med lavt tap. Den numeriske blenderåpningen er 0,200±0,015 (enkeltmodus) og 0,275±0,015 (multimodus), og kabelavskjæringsbølgelengden er ≤1260nm, noe som er kompatibelt med vanlig optisk overføringsutstyr på markedet.

• Mekaniske spesifikasjoner

Produktet har utmerket mekanisk ytelse, med langsiktig strekkstyrke på 100N og kortsiktig strekkstyrke på 200N. Den langsiktige laterale trykkmotstanden er ≥1000N/100mm, og den kortsiktige laterale trykkmotstanden er ≥2200N/100mm, som tåler ekstrudering og sleping under installasjon og bruk. Den statiske bøyeradiusen er 15D (D er kabeldiameteren), og den dynamiske bøyeradiusen er 30D, noe som er praktisk for å bøye og legge i trange rom. Kabelens nominelle vekt er 7,9-9,9 kg/km, noe som er lett og lett å håndtere.

• Miljøspesifikasjoner

Driftstemperaturområdet til Invisible Bow-type Drop Fiber Optic Cable er -40 ℃ til +85 ℃, og lagringstemperaturområdet er -40 ℃ til +85 ℃, som kan tilpasses tøffe innendørs og utendørs overgangsmiljøer. Mantelmaterialet bruker LSZH (Low Smoke Zero Halogen) materiale, som er ikke-giftig, flammehemmende og miljøvennlig, og oppfyller sikkerhetskravene til offentlige steder og boligområder. Den overholder også RoHS, CE og andre internasjonale miljøstandarder.

• Fysiske spesifikasjoner

Den ytre størrelsen på kabelen er 2,0×3,0 mm (±0,2 mm), med en kompakt struktur, som er praktisk for legging i trange rørledninger og hull. Manteltykkelsen er 0,5-0,8 mm, noe som sikrer beskyttelse av den interne optiske fiberen og forsterkningselementene. Forsterkningselementene kan velges som metall eller ikke-metall (FRP) i henhold til kundens behov, og oppfyller ulike installasjonsscenarier og sikkerhetskrav.

Søknader

Hovedapplikasjonsfelt

Invisible Bow-type Drop Fiber Optic Cable er mye brukt i forskjellige optiske overføringsscenarier på kort avstand, med fokus på innendørs- og FTTH-felt. Dens usynlighet og enkle installasjon gjør det til det foretrukne produktet for mange prosjekter. Produktet er mye brukt i innenlandske og utenlandske telekommunikasjonsindustrioperatører, radio og TV i kommunikasjons- og informasjonsoverføringssystemer, dataoverføringssystemer for lokalnettverk og industrielle front-end-forbindelser i elektrisk kraft, jernbanetransport, motorveier og andre næringer.

Spesifikke applikasjonsscenarier

FTTH (Fiber til hjemmet)

Som kjerneoverføringsmediet i FTTH-prosjekter, kobler Invisible Bow-type Drop Fiber Optic Cable fellesskapets optiske distribusjonsboks til brukerens hjem, og realiserer høyhastighets bredbåndstilgang. Dens usynlige design unngår skade på hjemmeinnredningen, og den enkle strippe- og skjøtefunksjonen reduserer vanskeligheten med hjemmeinstallasjon. Den er egnet for nye boligområder, gamle fellesskapsrenoveringer og andre FTTH-prosjekter, og gir stabil støtte for 4K/8K-video, VR-opplevelse og smarthusapplikasjoner.

Innendørs kabling

I kontorbygg, kommersielle komplekser, sykehus, skoler og andre innendørsmiljøer, brukes Invisible Bow-type Drop Fiber Optic Cable for horisontal kabling og utstyrstilkobling. Den kan legges langs vegger, tak eller gjennom skjulte rørledninger, og opprettholder ryddigheten og skjønnheten i innemiljøet. Produktet er egnet for lokalnettverksdataoverføring, realisering av høyhastighets sammenkobling mellom etasjer og utstyr, og støtter videokonferanser, stordatasynkronisering og andre høyflytende virksomheter.

Forhåndsterminerte fabrikkapplikasjoner

Den usynlige bue-type droppe fiberoptiske kabelen kan forhåndstermineres på fabrikken i henhold til kundens krav, noe som reduserer byggetiden på stedet og forbedrer prosjektfremdriften. Den er mye brukt i storskala FTTH-prosjekter, datasentre og andre scenarier som krever effektiv installasjon, noe som sikrer konsistensen og påliteligheten til tilkoblingskvaliteten.

Spesielle scenarier

I noen scenarier med høye krav til miljøestetikk, som eksklusive boliger, kunstgallerier og luksushoteller, kan Invisible Bow-type Drop Fiber Optic Cable blande seg med miljøet, og unngå innvirkningen av tradisjonelle kabler på den generelle stilen. Samtidig kan dens ikke-metallarmeringsversjon brukes i krafttransformatorstasjoner, oljefelt og andre scenarier som er følsomme for elektromagnetisk interferens, noe som sikrer stabil signaloverføring.
