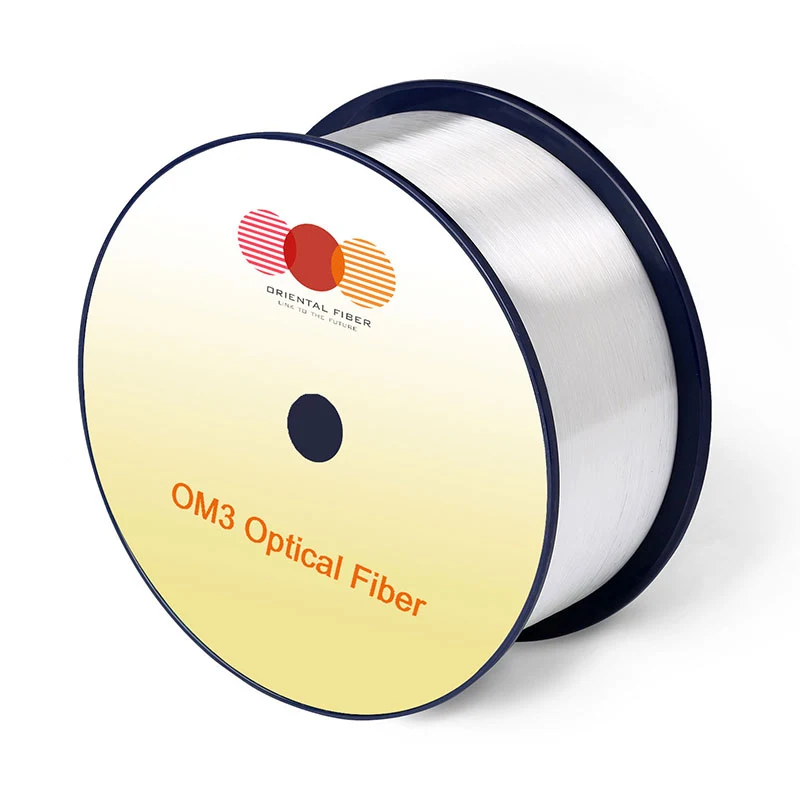

Multimodus optisk fiber OM2+/OM3

Egenskaper

Forhold

Spesifisert verdier

Enheter

Geometri Egenskaper

Kjerne Diameter

-

50 ± 2,5

[μm]

Kjerne Ikke-sirkularitet

-

≤5.0

[%]

Kledning Diameter

-

125,0 ± 1,0

[μm]

Kledning Ikke-sirkularitet

-

≤0.6

[%]

Belegg Diameter

-

245 ± 7

[μm]

Belegg/kledning Konsentrisitetsfeil

-

≤10.0

[μm]

Belegg Ikke-sirkularitet

-

≤6.0

[%]

Kjerne/kledning Konsentrisitetsfeil

-

≤1,0

[μm]

Leveranse Lengde

-

opp til 8,8

[km/hjul]

Optisk Egenskaper

Demping

850nm

≤2.4

[db/km]

1300nm

≤0.6

[db/km]

-

-

MaxBand® OM2+/OM3/OM4 Bend ufølsom

Over fylt Modal båndbredde

850nm

≥700/≥1500/≥3500

[MHz · km]

1300nm

≥500/≥500/≥500

[MHz · km]

Effektiv Modal båndbredde

850nm

≥950/≥2000/≥4700

[MHz · km]

Søknad støtteavstand på

-

-

-

40 GBase-SR4 / 100 GBase-SR101

850nm

-/140/170

[M]

10 GBase-Sr

850nm

150/300/550

[M]

1000Base-Sr

850nm

750/1000/1100

[M]

DMD Spesifikasjon

Kompatibel med og strengere enn kravene til IEC60793-2-10

-

Numerisk Blenderåpning

-

0,200 ± 0,015

-

Gruppe Brytningsindeks

850nm

1.482

-

1300nm

1.477

-

Null spredningsbølgelengde (λ0)

-

1295-1340

[nm]

Null spredningshelling (S0)

1295nm≤λ0≤1310nm

≤0.105

[PS/(NM2 · km)]

1310nM≤λ0≤1340nm

≤0.000375 (1590-l0)

[PS/(NM2 · km)]

Makrobending Tap2

-

-

-

2 Svinger @ 15 mm radius

850nm

≤0.1

[DB]

1300nm

≤0.3

[DB]

2 Svinger @ 7,5 mm radius

850nm

≤0.2

[DB]

1300nm

≤0,5

[DB]

Backscatter Egenskaper

1300nm

Trinn （Gjennomsnitt for toveismåling）

-

≤0.10

[DB]

Uregelmessigheter Over fiberlengde og punktavvik

-

≤0.10

[DB]

Demping Enhetlighet

-

≤0,08

[db/km]

Miljø Egenskaper

850nm & 1300nm

Temperatur Sykling

-60 ℃ til 85 ℃

≤0.10

[db/km]

Temperaturmiditet Sykling

-10 ℃ til 85 ℃ ， 4% til 98% RH

≤0.10

[db/km]

Vann Fordypning

23 ℃, 30 dager

≤0.10

[db/km]

Tørke Varme

85 ℃ ， 30 dager

≤0.10

[db/km]

Fuktig Varme

85 ℃, 85% RH ， 30 dager

≤0.10

[db/km]

Mekanisk Spesifikasjon

Bevis Test

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[Kpsi]

Belegg Strip Force

typisk Gjennomsnittlig kraft

1.5

[N]

topp makt

≥1,3, ≤8.9

[N]

Dynamisk stresskorrosjonsmottakbarhetsparameter （ND, typisk）

-

20

-
