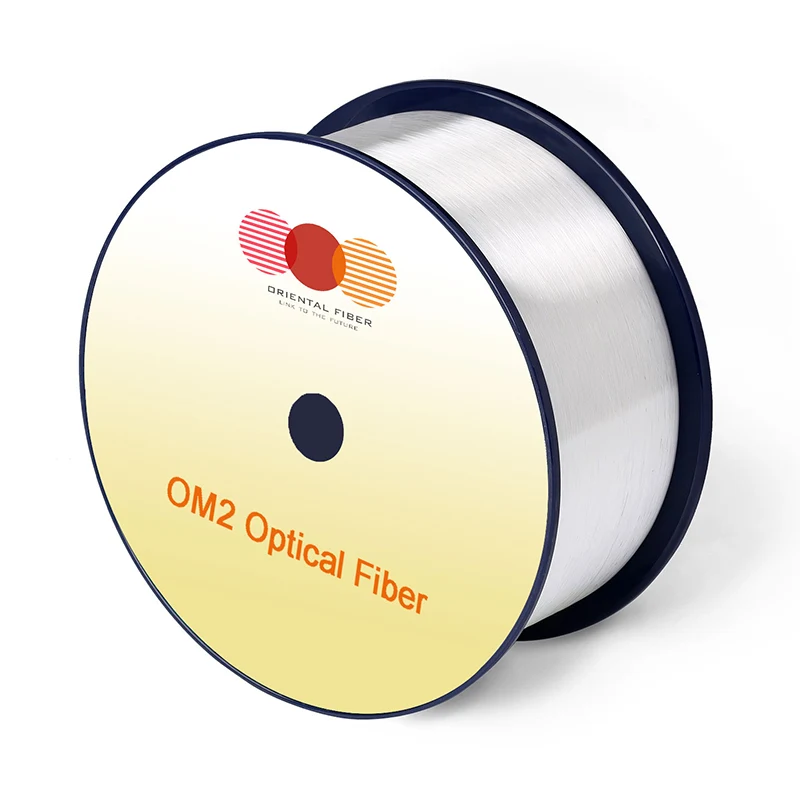

Multimodus optisk fiber OM2

Egenskaper

Forhold

Spesifiserte verdier

Enheter

Geometriegenskaper

Kjernediameter

-

50 ± 2,5

[μm]

Kjerne-ikke-sirkularitet

-

≤5.0

[%]

Kledningsdiameter

-

125,0 ± 1,0

[μm]

Kledning ikke-sirkularitet

-

≤1,0

[%]

Beleggdiameter

-

245 ± 7

[μm]

Belegg/kledningskonsentrisitetsfeil

-

≤10.0

[μm]

Belegg ikke-sirkularitet

-

≤6.0

[%]

Kjerne/kledningskonsentrisitetsfeil

-

≤1,5

[μm]

Leveringsengde

-

opp til 17.6

[km/hjul]

Optiske egenskaper

Demping

850nm

≤2.3

[db/km]

1300nm

≤0.6

[db/km]

Overfylt modal båndbredde

850nm

≥500

[MHz · km]

1300nm

≥500

[MHz · km]

Numerisk blenderåpning

-

0,200 ± 0,015

-

Gruppe brytningsindeks

850nm

1.482

-

1300nm

1.477

-

Null spredningsbølgelengde ， λ0

-

1295-1340

[nm]

Null spredningshelling ， S0

1295nm≤λ0≤1310nm

≤0.105

[PS/(NM2 · km)]

1310nM≤λ0≤1340nm

≤0.000375 (1590-l0)

[PS/(NM2 · km)]

Makrobøyingstap

-

-

-

2 svinger @ 15 mm radius

850nm

≤0.1

[DB]

1300nm

≤0.3

[DB]

2 svinger @ 7,5 mm radius

850nm

≤0.2

[DB]

1300nm

≤0,5

[DB]

Backscatter -egenskaper

1300nm

Trinn (gjennomsnitt av toveis måling)

-

≤0.10

[DB]

Uregelmessigheter over fiberlengde og punktavtale

-

≤0.10

[DB]

Demping ensartethet

-

≤0,08

[db/km]

Miljømessige egenskaper

850nm & 1300nm

Temperatursykling

-60 ℃ til 85 ℃

≤0.10

[db/km]

Temperatur-humiditetssykling

-10 ℃ til 85 ℃ ， 4% til 98% RH

≤0.10

[db/km]

Vann nedsenking

23 ℃, 30 dager

≤0.10

[db/km]

Tørr varme

85 ℃ ， 30 dager

≤0.10

[db/km]

Fuktig varme

85 ℃, 85% RH ， 30 dager

≤0.10

[db/km]

Mekanisk spesifikasjon

Bevisstest

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[Kpsi]

Beleggstripekraft

typisk gjennomsnittskraft

1.5

[N]

toppstyrke

≥1,3 ， ≤8,9

[N]

Dynamisk stresskorrosjonsmottakelsesparameter (ND, typisk)

-

20

-
