Pre-Connectorized Fiber Optic Cable Distribution Box GFS-16QX

1. Generelt

1.1 Beskrivelse

Forhånds-tilknyttet optisk distribusjonsboks som det mest avanserte FTTX-nettverksfordelingsnodeutstyret, gir rask og pålitelig tilkobling, god beskyttelse og styring for FTTX-nettverket.

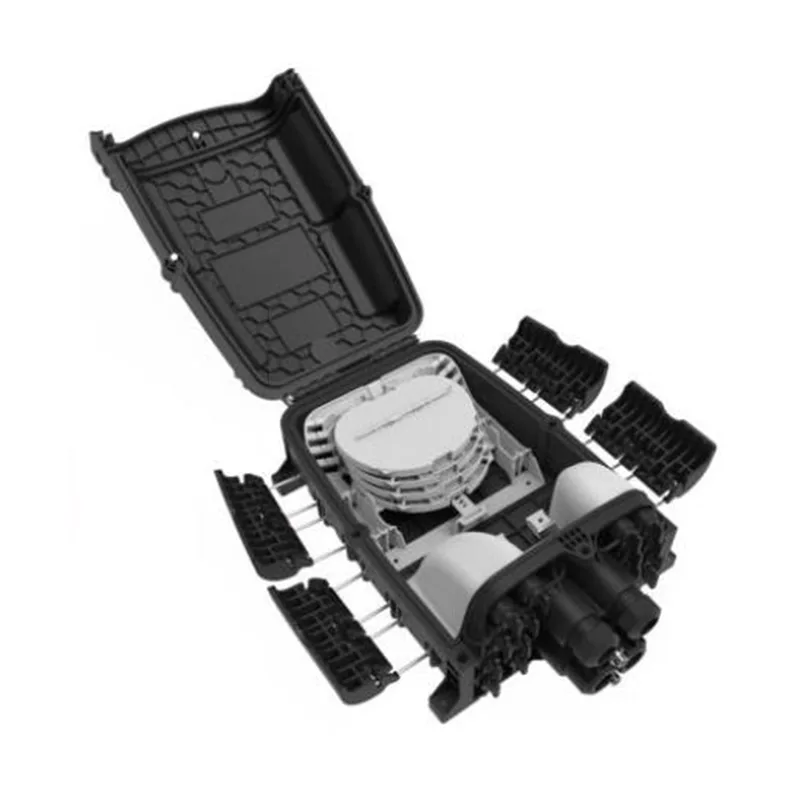

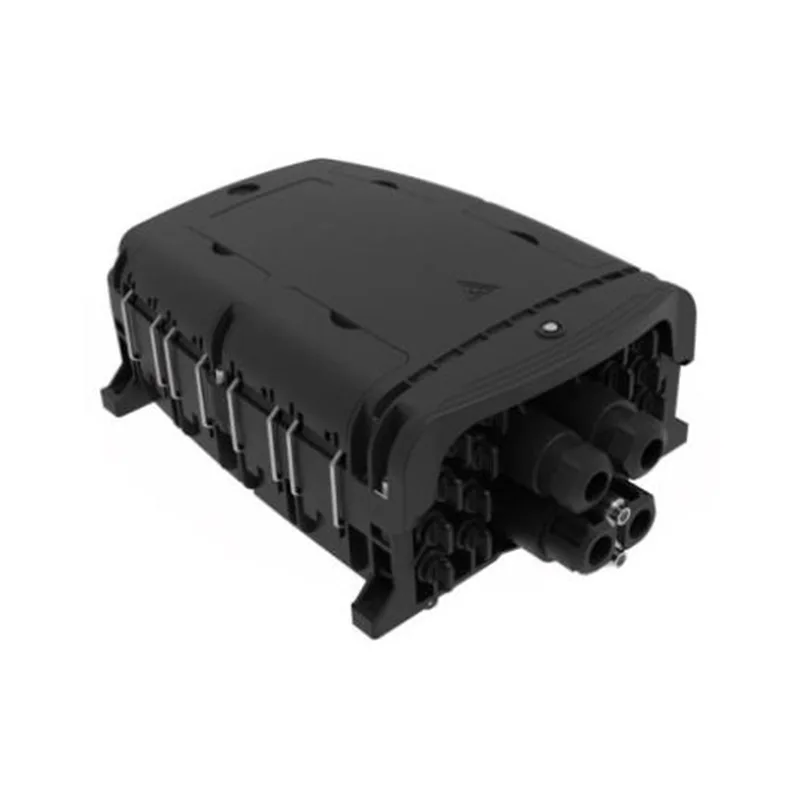

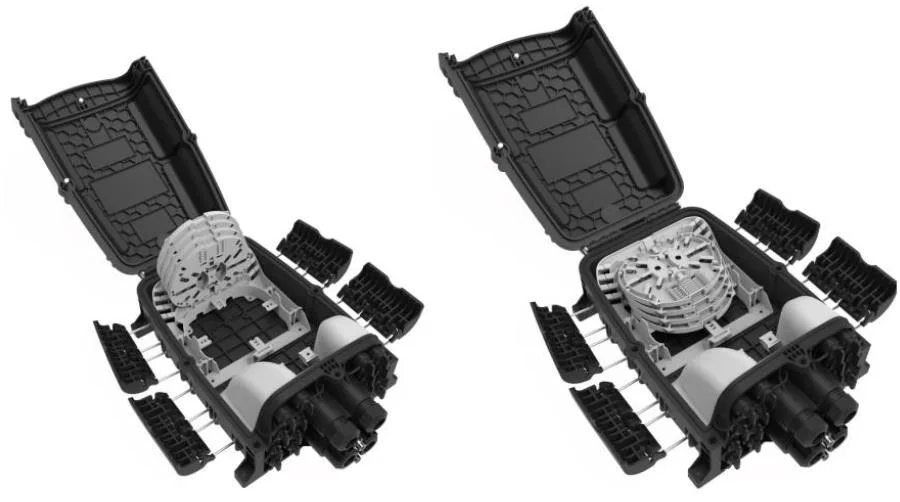

Utseende av GFS-16QX

1.2 Standarder oppfyller

Produksjonen som tilbys er designet, produsert og testet i henhold til standardene som følger:

1.3 Applikasjonsmiljø

2. Karakteristikker

1. Avansert strukturdesign, enkel drift og rimelig ruting.

2. Materiale: PP+GF.

3. Fuktesikkert, vanntett, støvsikker, anti-aldring.

4. Beskyttelsesnivå opp til IP68.

5. 1 Oval optisk kabelinngang, 2 filial optiske kabeloppføringer og 16 forhåndsordnede adaptere.

6. 2 Skriv inn skjøtebrett valgfritt.

7. Installasjonsmetode: Polemontert, luftmontert, veggmontert.

3. Spesifikasjoner

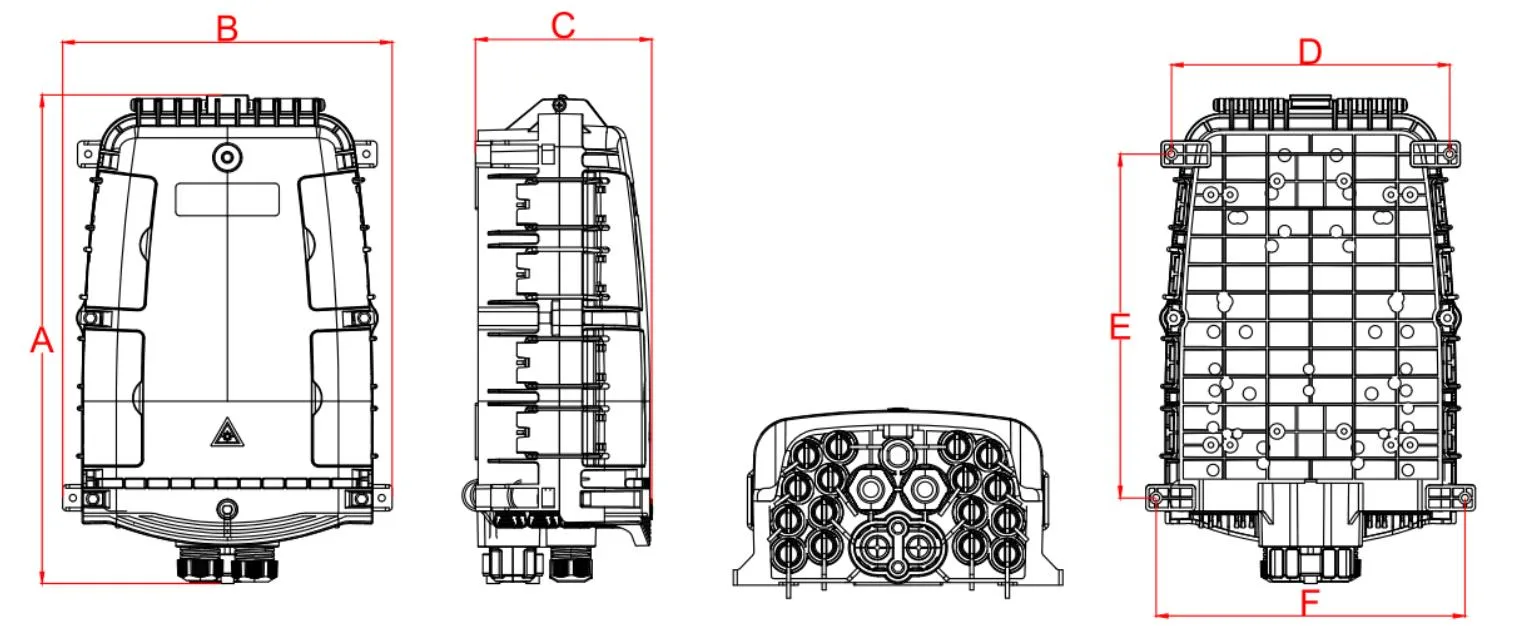

3.1 Mekaniske spesifikasjoner

4. Konfigurasjon

4.1 Hovedoptiske parametere

De optiske parametrene vist i tabellen ovenfor er standardverdier, og kan tilpasses i henhold til krav.

5. Produktbilde

5.1 Produktkabel måter:

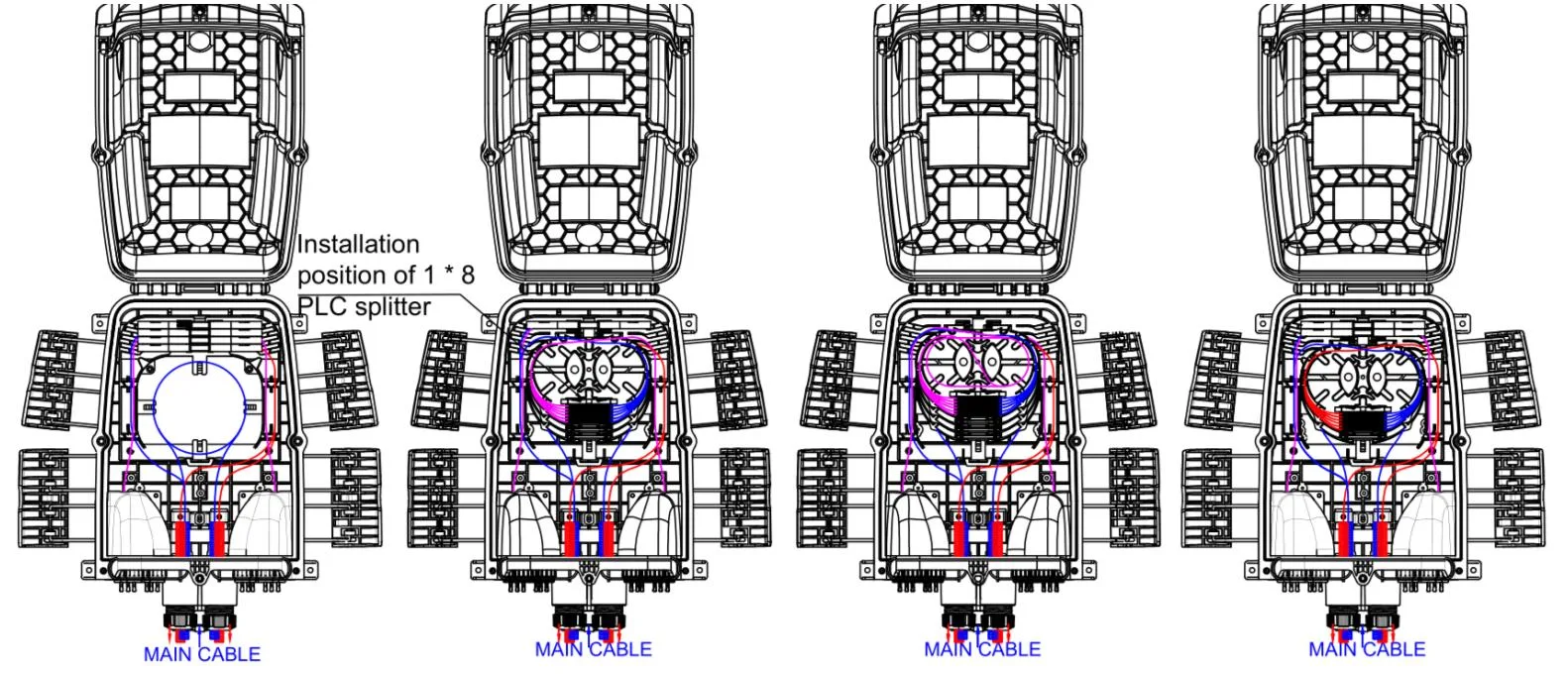

GFS-16QX rutingskjema

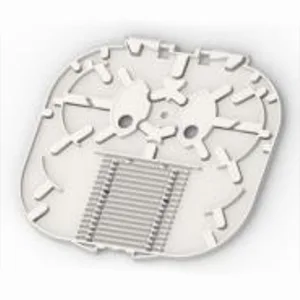

5.2 SPLICING TRAY

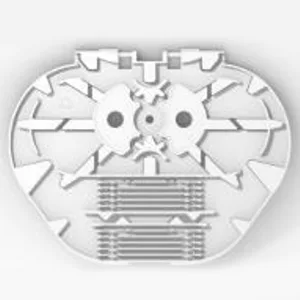

Punkt	Spleising brett a	Spleising brett b	Splitter-brett A-1	Spleising brett c
Dimensjoner (H*w*d, mm)	134*104*8	134*104*4	134*104*8	136*104*4
Nettvekt (kg)	0.021	0.015	0.021	0.018
Bilde
Farge	RAL7035	RAL7035	RAL7035	RAL7035
Materiale	PC+abs	PC+abs	PC+abs	PC+abs
Skjøte kapasitet på et brett (kjerner)	12 (2 lag med varmekrympbar beskyttelseshylse)	8 (1 lag med varmekrympbar beskyttelseshylse)	6  (2 lag med varmekrympbar beskyttelseshylse)	12 (1 lag med varmekrympbar beskyttelseshylse)
Splitterkapasitet på et brett (PCS)	1  (PLC 1x2, 1x4, 1x8, 0,9 mm fiber, 60x7x4mm)	/	1  (PLC 1x16, 0,9 mm fiber, 60x12x4mm)	/
Maksimum (PC -er)	4	8	4	8
Standard (PCS)	2	/	/	2
Merk: 1. Ovennevnte skuffer kan blandes i henhold til krav. 2. Konfigurasjonsregler: 1A = 2B = 2C = 1D = 1E = 2F 3. Typene fiberplater øker kontinuerlig

Punkt	Spleising brett d	Spleising brett e	Spleiseskuff E-1	Spleiseskuff f
Dimensjoner (H* W*d, mm)	136 * 104 * 8	135 *125 *8	135 *125 *8	135 *125 *4
Nettvekt (kg)	0.024	0.033	0.033	0.021
Bilde
Farge	RAL7035	RAL7035	RAL7035	RAL7035
Materiale	PC+abs	PC+abs	PC+abs	PC+abs
Skjøte kapasitet på et brett (kjerner)	24 (2 lag med varmekrympbar beskyttelseshylse)	24 (2 lag med varmekrympbar beskyttelseshylse)	18 (2 lag med varmekrympbar beskyttelseshylse)	16 (1 lag med varmekrympbar beskyttelseshylse)
Splitterkapasitet på et brett (PCS)	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm fiber, 60x7x4mm)	1 (PLC 1x16, 0,9 mm fiber, 60x12x4mm)	/
Maksimum (PC -er)	4	4	4	8
Standard (PCS)	/	/	/	/
Note: 1. Ovennevnte skuffer kan blandes i henhold til krav. 4. Konfigurasjonsregler: 1A = 2B = 2C = 1D = 1E = 2F 3. Typene fiberplater øker kontinuerlig

5.3 Tilbehør

Ingen.	Delnavn	Referansebilde	Enhet	Mengde	Bemerke
1	Brukere er manuelt	/	PC -er	1	I
2	Splitter Test Report	/	PC -er	1	I
3	Nøkkel		PC -er	1	“D” -type
4	Varme-Shrinkable beskyttelseshylse		PC -er	16	L = 45mm, Valgfritt som kundens forespørsel
5	Nylon kabel slips		PC -er	10	3x100mm

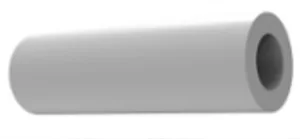

6	Bare fiberbeskyttelsesrør		PC -er	1	OD5mm x 50cm

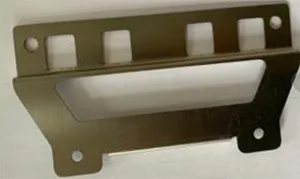

7	Veggmontert sett		sett	1	Valgfritt som kundens forespørsel. Utvidet plastplugg φ7.5x40mm, Phillips selvtappingsskruer M5x40mm.

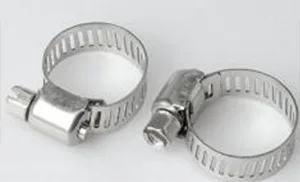

8	Bøyle		PC -er	2	ᴓ13-19mm
9	Optisk kabelinngangsforseglingsplugg		PC -er	2

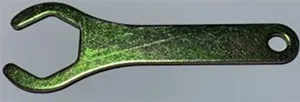

10	Brach kabelforseglingsmutternøkkel		PC -er	1

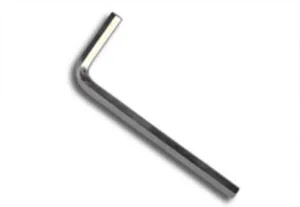

11	M6 Allen Key		PC -er	1	M6
12	Polmontert Kit-A		sett	1	Valgfritt som kundens forespørsel
13	Polemontert Kit-B		sett	1	Valgfritt som kundens forespørsel
14	Aerialmontert sett		sett	1	Valgfritt som kundens forespørsel
15	Slipp kabeloppbevaringsbrett		PC -er	2	Valgfritt som kundens forespørsel

6. Miljøegenskaper

Dette produktet er i samsvar med ROHS Environmental Protection -direktivet, og innholdet av bly, kadmium, kvikksølv, heksavalt krom, polybromert bifenyl (PBB) og polybromert difenyleter (PBDE) overskrider ikke grensen.

7. Installasjon

7.1. Veggmontert installasjon

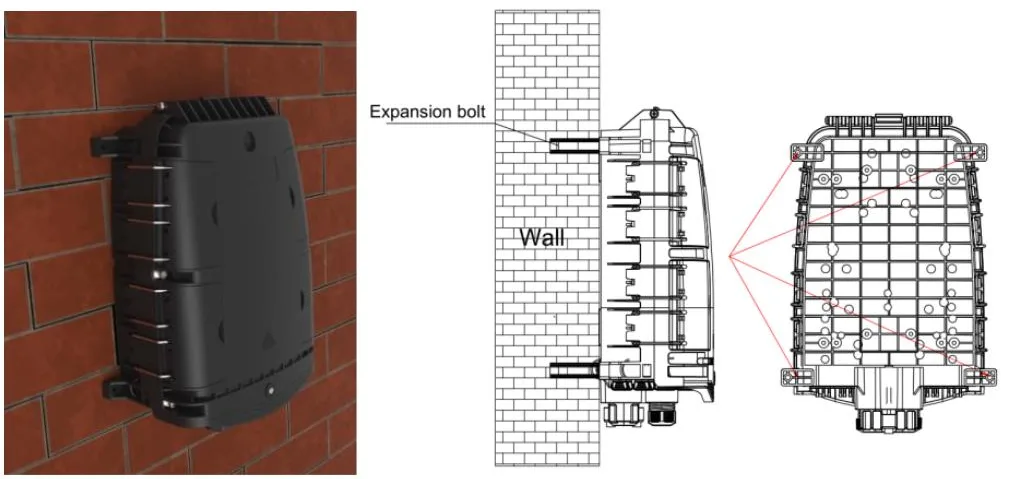

Bor 4 hull i veggen I henhold til dimensjonen i tabell 3.1, plasser utvidelsespluggen7.5*40, plasser boksen for å matche hullene og bruk skruer for å feste.

Veggmontert installasjon

7.2. Polemontert installasjon

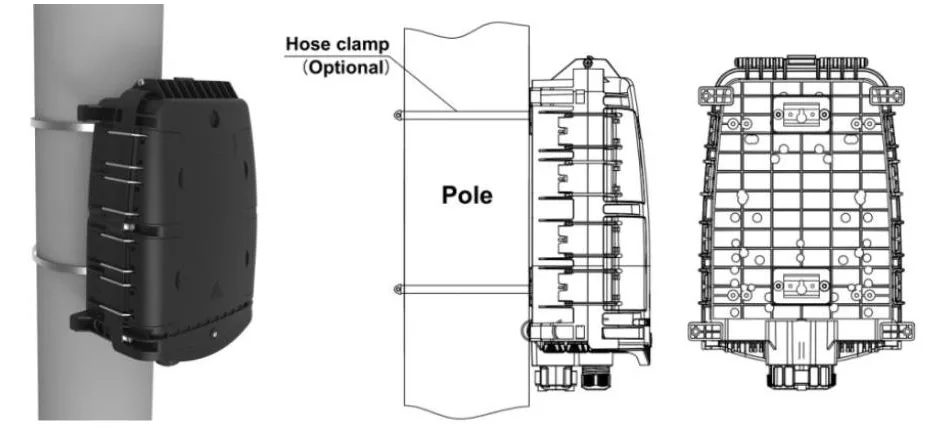

Passer bøylingen gjennom sporet på bakplaten og fikse den på telekommunikasjonsstangen

Stangmontert installasjon

7.3 Overheadstrukturen

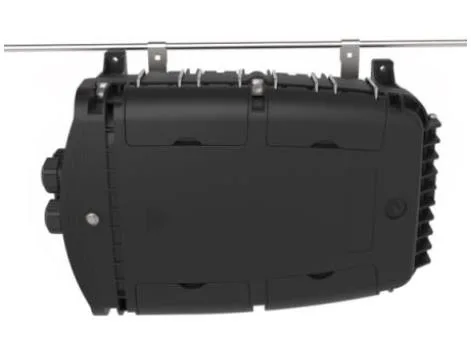

Bind de to som er installert på chassiset på overhead som er hengt på ledningen, og deretter boltet, forhindre at saken faller av.

Overheadstrukturen

8. Tilkoblingsdrift

8.1 Forhåndstilt adapter - A （E）

⚫ Drei pilens del av fiberkontakten mot klokken og ta ut støvhetten.

⚫ Pildelen av fiberkontakten er over, sett inn fiberkontakten i kontakten og roter deretter pilen del med klokken.

8.2 Forhåndstilt adapter - B （XL）

⚫ Sett inn SC -optisk fiberkontaktplugg gjennom de løse delene etter tur, og plugg den deretter til adapteren;

⚫ Installer XL -forhåndstilkoblet adapterhylse på adapter med plastnøkkel;

⚫ Sett inn pluggen på snapfjæren inn i kappen;

⚫ Kabelklemmen skal installeres og linjen skal være i nærheten av pluggen;

⚫ Skru skinnkabelklemme -setetet på kappen med klokken

8.3 Forhåndstilt adapter - C

⚫ Skyv den glidende ringen på den forhåndsformede optiske fiberforformerte pluggen i pilens retning for å fjerne støvhetten; Trykk på knappen for å ta ut støvhetten på adapteren i pilens retning.

⚫ Juster kroppen til den forhåndsformede pluggen med adapterspennen til den er festet. Koble de to støvdekslene på samme måte.

⚫ Den installerte prefabrikkerte pluggen skyver glidringen for å frigjøre spennen, og trekk deretter hovedkroppen bakover for å skille den.

8.4 Forhåndstilt adapter - D

⚫ Drei pre -tilkoblede plugg mot klokken og åpne pre -tilkoblet plug og støvdeksel i pilens retning.

⚫ Koble til pre -tilkoblede plugg D og den forhåndstilkoblede adapteren D i pilens retning, og roter pluggen med klokken for å fikse den.

8.5 Forhåndstilt adapter - E (a)

⚫ Vri pre -tilkoblet plugg mot klokken og åpne pre -tilkoblet plug og støvdeksel i pilens retning

⚫ Koble til pre -tilkoblede plugg E og den forhåndstilkoblede adapteren E i pilens retning, og roter pluggen med klokken for å fikse den.

8.6 Forhåndstilt adapter - SC

⚫ Sett inn SC -optisk fiberkontaktplugg gjennom de løse delene etter tur, og plugg den deretter til adapteren;

⚫ Installer XL -forhåndstilkoblet adapterhylse på adapter med plastnøkkel;

⚫ Sett inn pluggen på snapfjæren inn i kappen;

⚫ Kabelklemmen skal installeres og linjen skal være i nærheten av pluggen;

⚫ Skru skinnkabelklemme -setetet på kappen med klokken.

8.7 Forhåndstilt adapter - G

9. Pakke

1 stk i en boblepose, 400*480mm;

1pc i en liten kartong, 385*260*150mm, er bruttovekt 3,5 kg;

8pcs i en stor bølgepapp, 540*405*640 mm, bruttovekt er 29 kg.
