Pre-Connectorized Fiber Optic Cable Distribution Box GFS-8SX

1. Generelt

1.1 Beskrivelse

Forhånds-tilknyttet optisk distribusjonsboks som det mest avanserte FTTX-nettverksfordelingsnodeutstyret, gir rask og pålitelig tilkobling, god beskyttelse og styring for FTTX-nettverket.

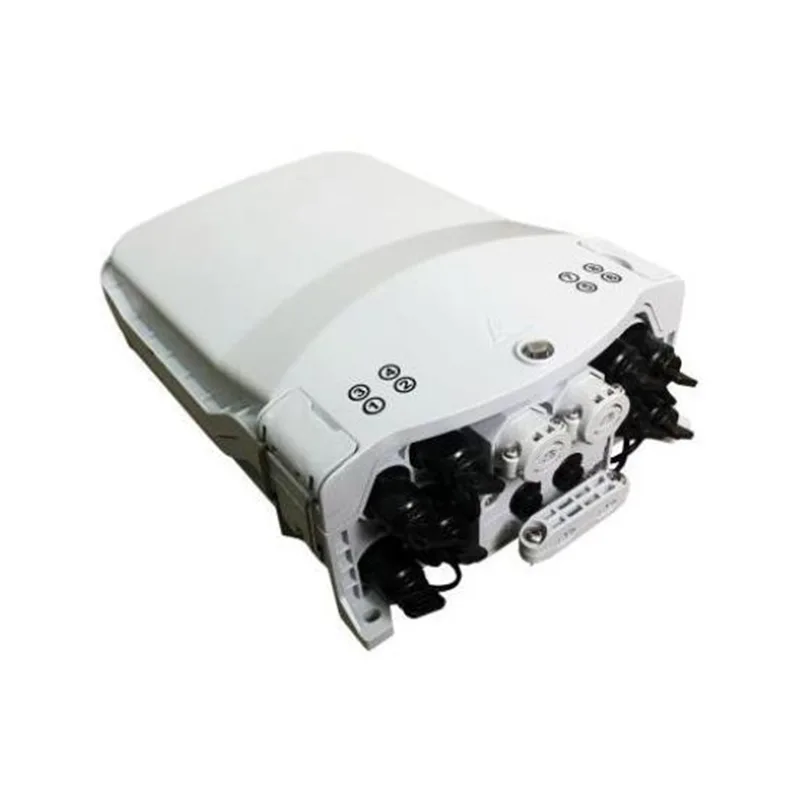

Utseende av GFS-8SX

1.2 Standarder oppfyller

Produksjonen som tilbys er designet, produsert og testet i henhold til standardene som følger:

1.3 Applikasjonsmiljø

2. Karakteristikker

1. Avansert strukturdesign, enkel drift og rimelig ruting.

2. Materiale: PC+ABS.

3. Fuktesikkert, vanntett, støvsikker, anti-aldring.

4. Beskyttelsesnivå opp til IP65.

5. 1 Oval optisk kabelinngang, 2 filial optiske kabeloppføringer og 8 forhåndsordnede adaptere.

6. Ulike typer skjøtebrett er tilgjengelige.

7. Installasjonsmetode: Polemontert, luftmontert, veggmontert.

8. Den kan være utstyrt med slippkabeloppbevaringsbrett for å oppfylle lagringen på 50 meter 5 mm rund kabel.

3. Spesifikasjoner

3.1 Mekaniske spesifikasjoner

4. Konfigurasjon

Hovedoptiske parametere

De optiske parametrene vist i tabellen ovenfor er standardverdier, og kan tilpasses i henhold til krav.

5. Produktbilde

5.1 Produktkabel måter:

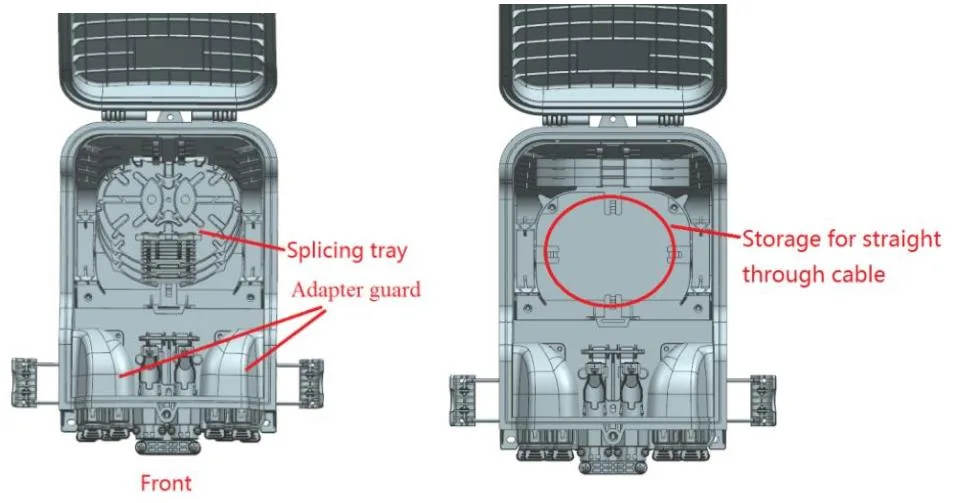

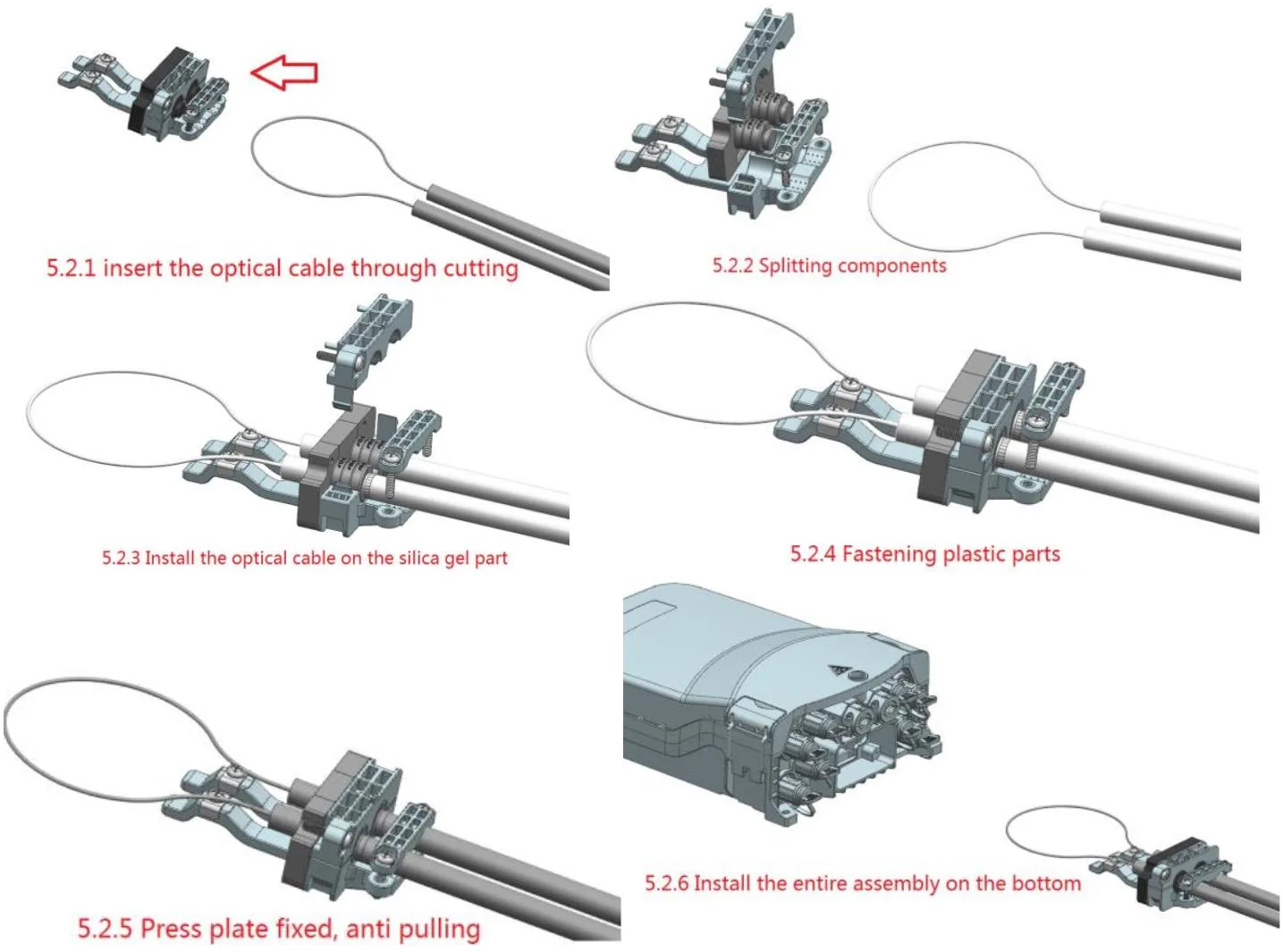

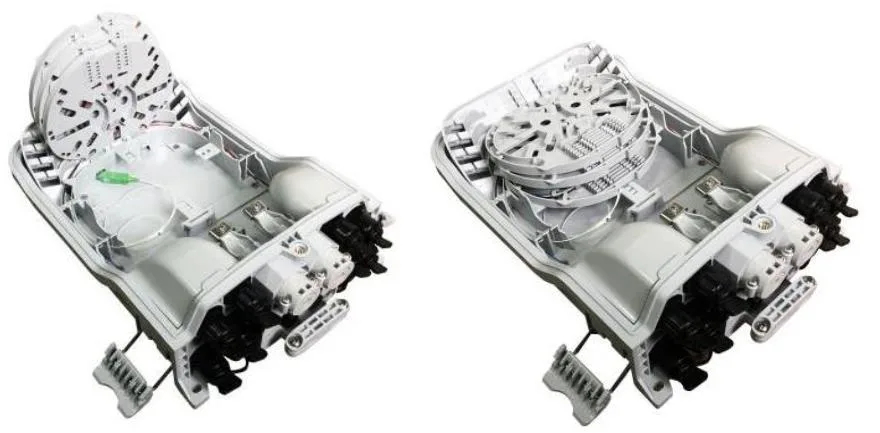

5.2 Konfigurasjon

Rask installasjon, festing og forsegling av rett gjennom optisk kabel med hurtigpluggen.

5.3 Fiberoptisk kabelforgrening

5.4 Produktkabel måter

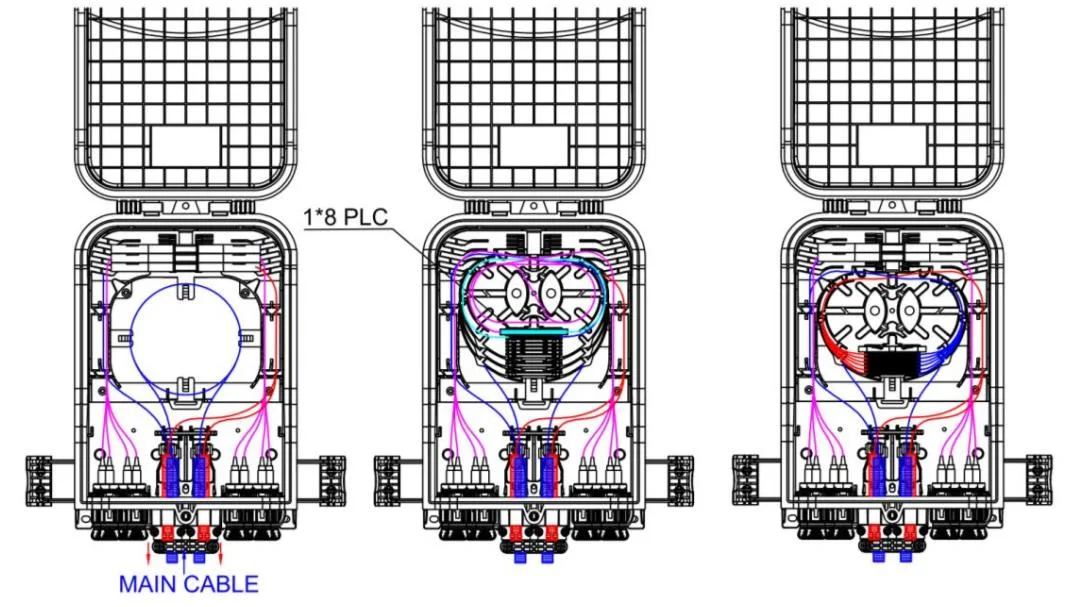

GFS-8SX rutingskjema

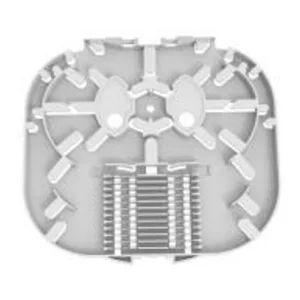

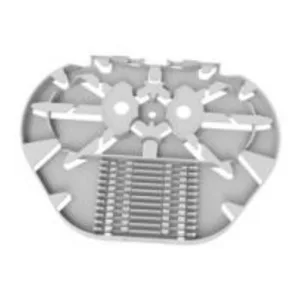

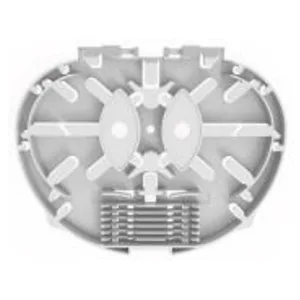

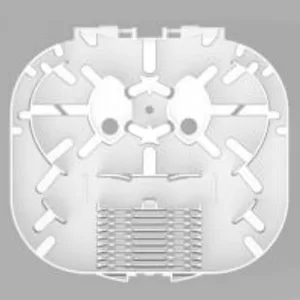

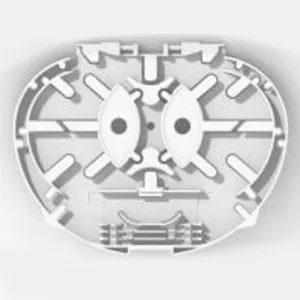

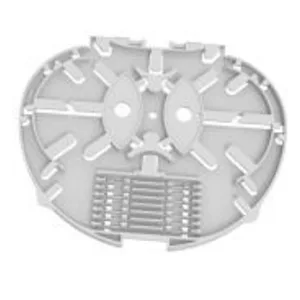

5.5 Spleisbrett

Punkt	Spleising brett a	Spleising brett b	Splitter-brett A-1
Dimensjoner (H* W*d, mm)	134*104*8	134*104*4	134*104*8
Nettvekt (kg)	0.021	0.015	0.021
Bilde
Farge	RAL7035	RAL7035	RAL7035
Materiale	PC+abs	PC+abs	PC+abs
Spleisekapasitet på et brett (kjerner)	12 (2 lag med varmekrympbar beskyttelseshylse)	8 (1 lag med varmekrympbar beskyttelseshylse)	6 (2 lag med varmekrympbar beskyttelseshylse)
Splitterkapasitet på et brett (PCS)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm fiber, 60x7x4mm)	/	1 (PLC 1x16, 0,9 mm fiber, 60x12x4mm)
Maksimum (PC -er)	4	8	4
Standard (PCS)	1	/	/

Note:

1. Ovennevnte skuffer kan blandes i henhold til krav.

2. Konfigurasjonsregler: 1A = 2B = 2C = 1D = 1E

3. Typene fiberplater øker kontinuerlig

Punkt	Spleising brett c	Spleising brett d	Spleising brett e	Spleiseskuff E-1
Dimensjoner (H* W*d, mm)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Nettvekt (kg)	0.018	0.024	0.033	0.033
Bilde
Farge	RAL7035	RAL7035	RAL7035	RAL7035
Materiale	PC+abs	PC+abs	PC+abs	PC+abs
Spleisekapasitet på et brett (kjerner)	12 (1 lag med varmekrympbar beskyttelseshylse)	24 (2 lag med varmekrympbar beskyttelseshylse)	24 (2 lag med varmekrympbar beskyttelseshylse)	18 (2 lag med varmekrympbar beskyttelseshylse)
Splitterkapasitet på et brett (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm fiber, 60x7x4mm)	1 (PLC 1x16, 0,9 mm fiber, 60x12x4mm)
Maksimum (PC -er)	8	4	4	4
Standard (PCS)	2	/	/	/

Note:

1. Ovennevnte skuffer kan blandes i henhold til krav.

3. Konfigurasjonsregler: 1A = 2B = 2C = 1D = 1E

3. Typene fiberplater øker kontinuerlig

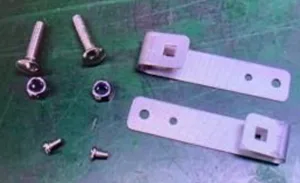

5.6 Tilbehør

Ingen.	Delnavn	Referansebilde	Enhet	Mengde	Bemerke
1	Brukere er manuelt	/	PC -er	1	I
2	Splitter Test Report	/	PC -er	1	I
3	Nøkkel		PC -er	1	“D” -type

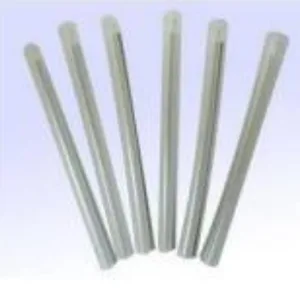

4	Varme-Shrinkable beskyttelseshylse		PC -er	8	L = 45mm
5	Nylon kabel slips		PC -er	10	3x100mm

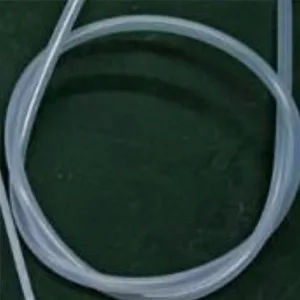

6	Bare fiberbeskyttelsesrør		PC -er	1	OD4mm x 50cm

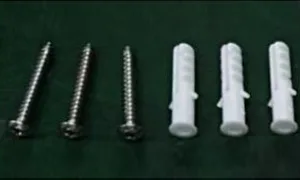

7	Veggmontert sett		sett	1	Valgfritt som kundens forespørsel. (Utvidet plastplugg φ7.5x40mm, Phillips selvtappeskruer M5x40mm.)

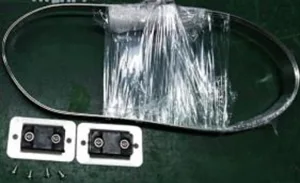

8	Polemontert sett		sett	10	Valgfritt som kundens forespørsel
9	Aerialmontert sett		sett	10	Valgfritt som kundens forespørsel
10	Slipp kabeloppbevaringsbrett		sett	10	Valgfritt som kundens forespørsel

6. Miljøegenskaper

Dette produktet er i samsvar med ROHS Environmental Protection -direktivet, og innholdet av bly, kadmium, kvikksølv, heksavalt krom, polybromert bifenyl (PBB) og polybromert difenyleter (PBDE) overskrider ikke grensen.

7. Installasjon

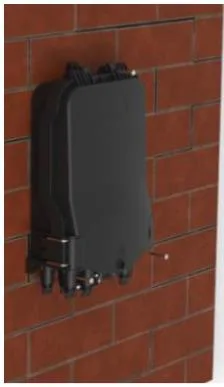

7.1. Veggmontert installasjon

Bor 3 hull i veggen I henhold til dimensjonen i tabell 2, plasser utvidelsespluggen φ7.5*40, legg boksen for å matche hullene og bruk skruer for å feste.

Veggmontert installasjon

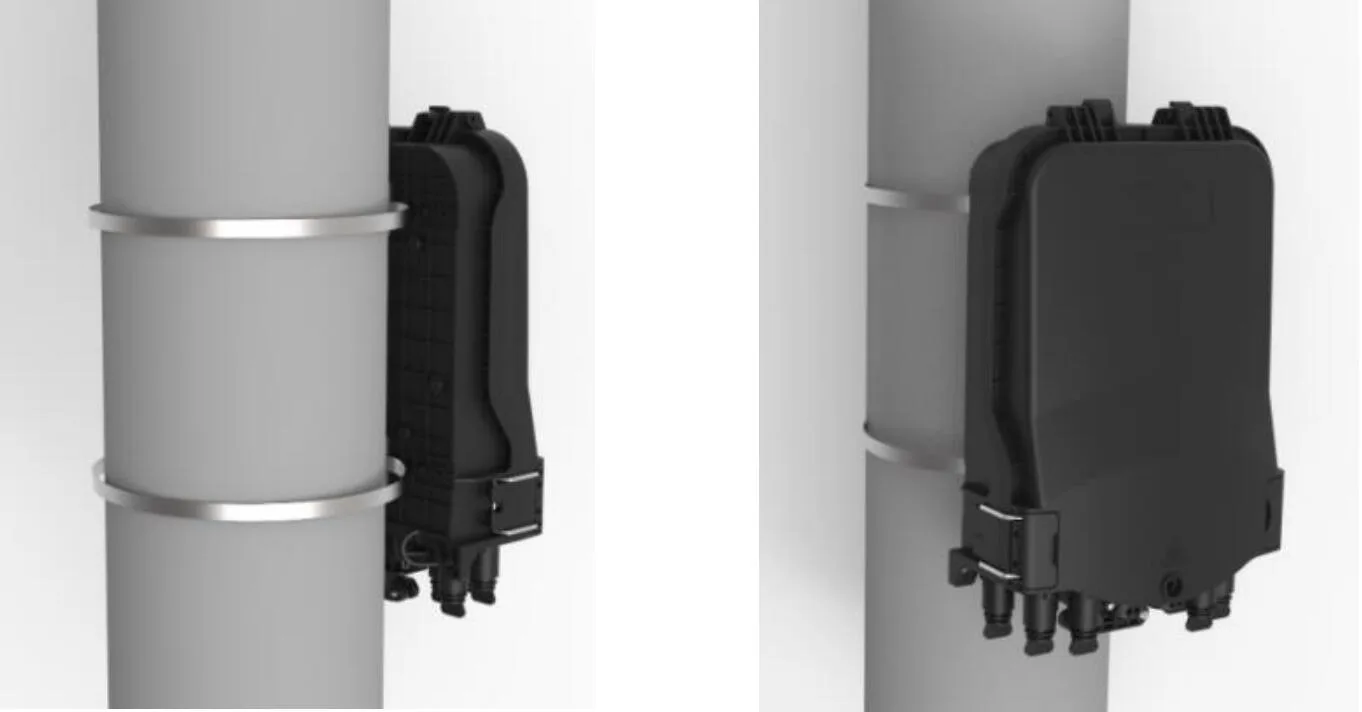

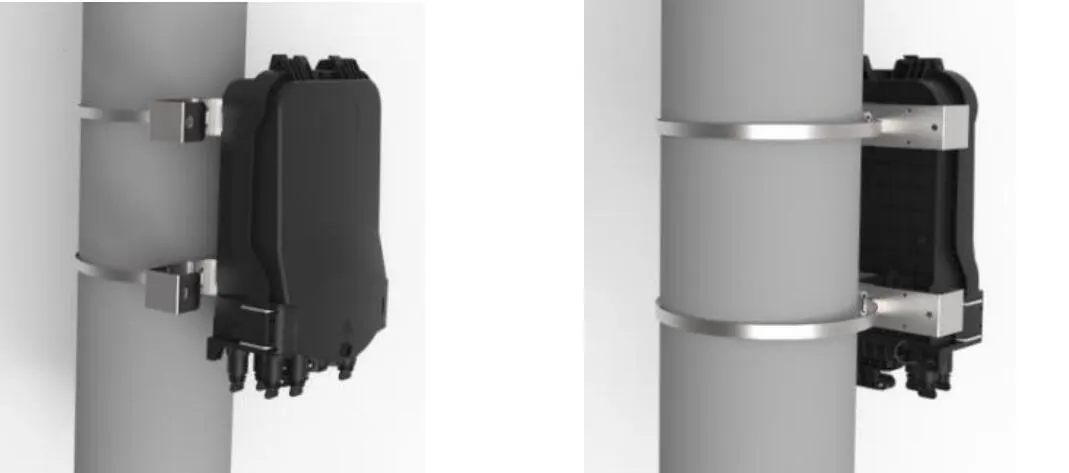

7.2. Polemontert installasjon

Passer bøylingen gjennom sporet på bakplaten og fikse den på telekommunikasjonsstangen

Stangmontert installasjon

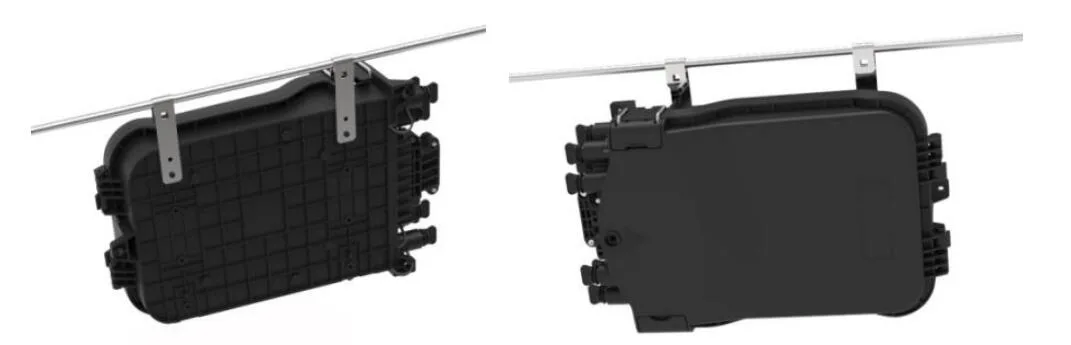

7.3 Overheadstrukturen

Bind de to som er installert på chassiset på overhead som er hengt på ledningen, og deretter boltet, forhindre at saken faller av.

Overheadstrukturen

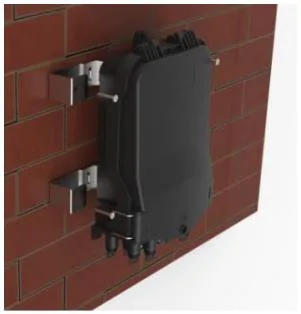

7.4 Veggmontert installasjon (med slipp kabeloppbevaringsbrett)

Bor 4 hull i veggen i henhold til dimensjonen til monteringshullet med dråpe kabeloppbevaring, legg utvidelsespluggen φ 7.5 * 40, legg boksen for å matche hullene og fest med skruene.

Veggmontert installasjon (med slipp kabeloppbevaringsbrett)

7.5 Polemontert installasjon (med slipp kabeloppbevaringsbrett)

Før rustfritt stålbeltet gjennom sporet på slippkabeloppbevaringsbrettet og fikser det på stolpen med spenne.

Polemontert installasjon (med slipp kabeloppbevaringsbrett)

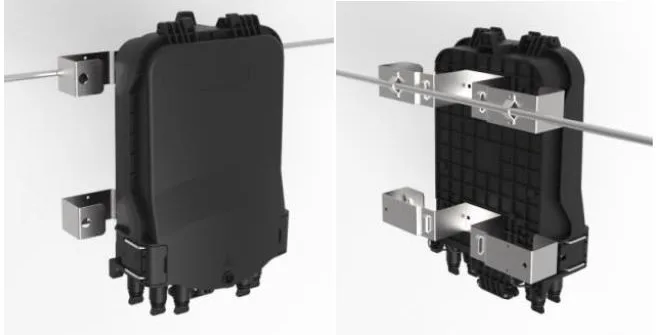

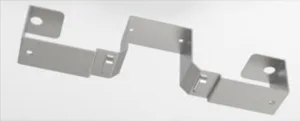

7.6 Aerial-montert installasjon (med slipp kabeloppbevaringsbrett)

Bruk den lille metallplaten til å fikse distribusjonsboksen til messenger.

Aerialmontert installasjon (med slipp kabeloppbevaringsbrett)

8. Tilkoblingsdrift

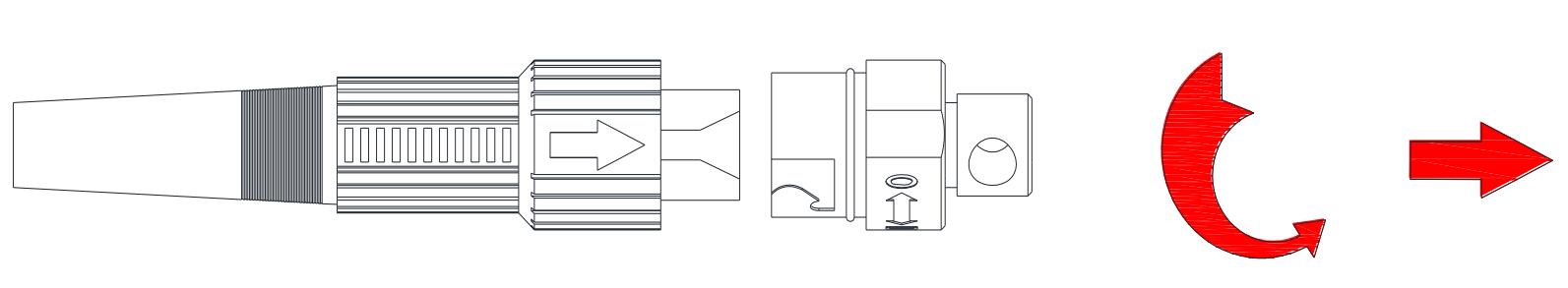

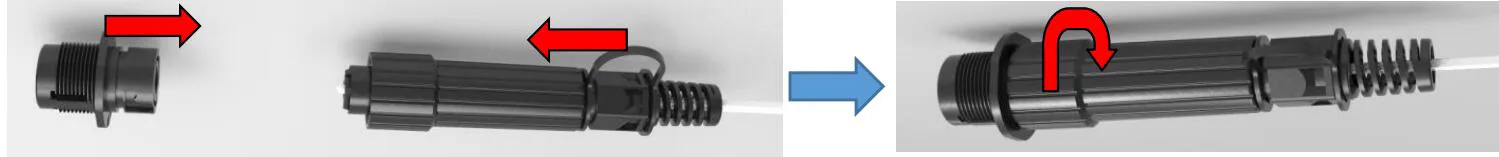

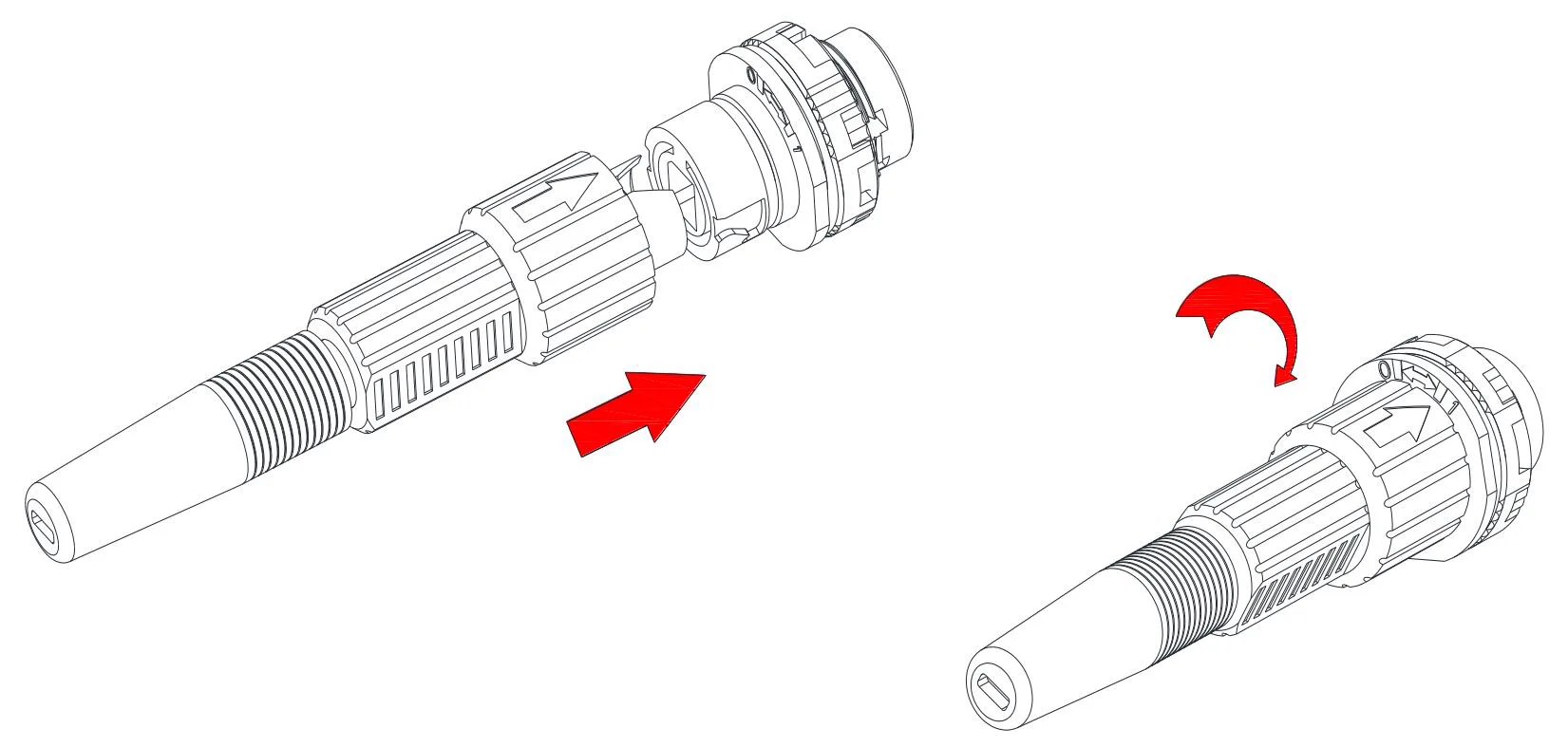

8.1 Forhåndstilt adapter - A （E）

⚫ Drei pilens del av fiberkontakten mot klokken og ta ut støvhetten.

⚫ Pildelen av fiberkontakten er over, sett inn fiberkontakten i kontakten og roter deretter pilen del med klokken.

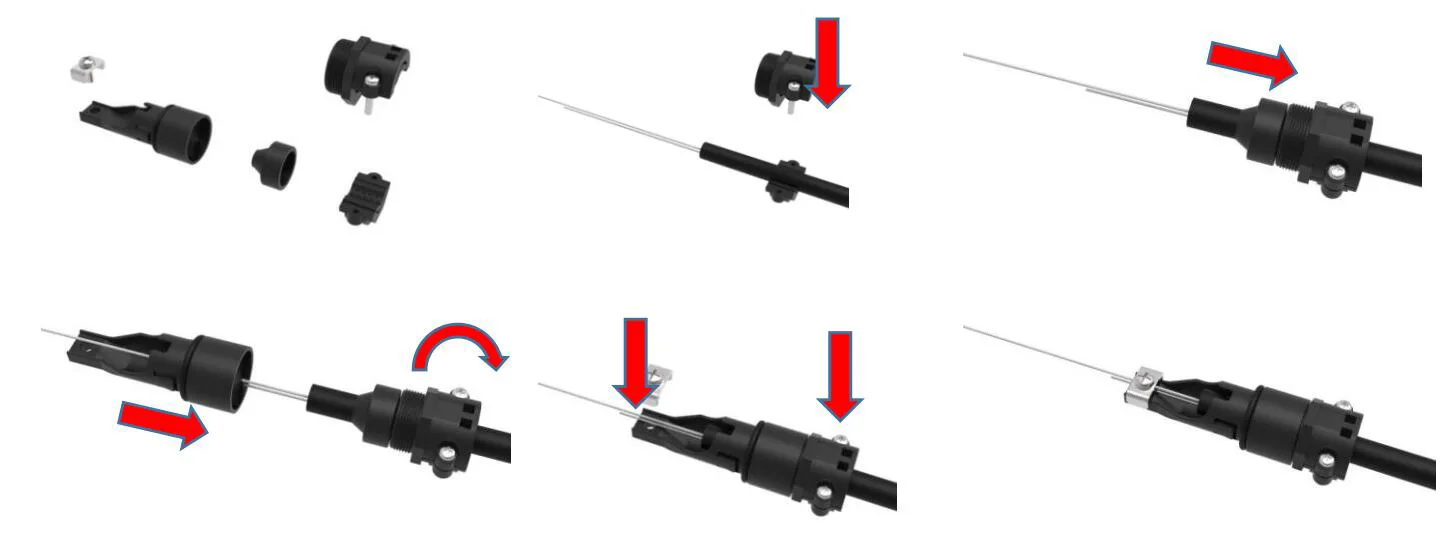

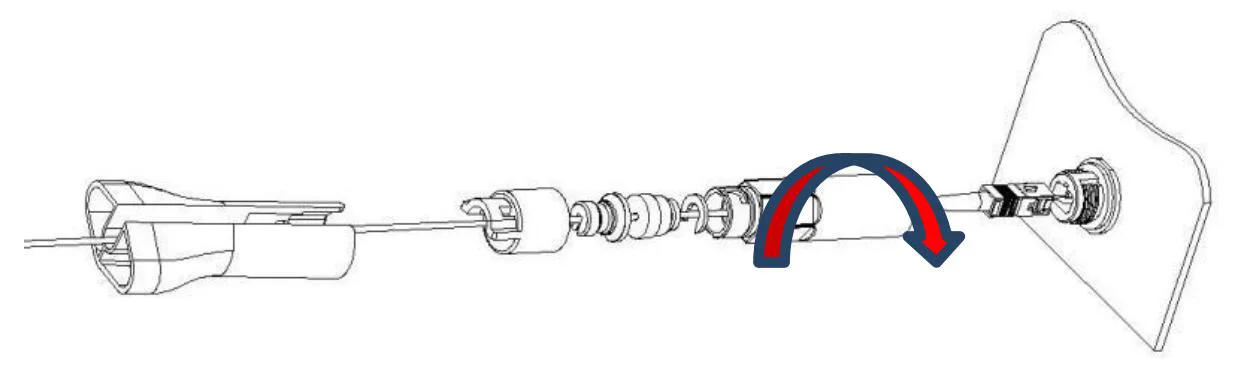

8.2 Forhåndstilt adapter - B （XL）

⚫ Sett inn SC -optisk fiberkontaktplugg gjennom de løse delene etter tur, og plugg den deretter til adapteren;

⚫ Installer XL -forhåndstilkoblet adapterhylse på adapter med plastnøkkel;

⚫ Sett inn pluggen på snapfjæren inn i kappen;

⚫ Kabelklemmen skal installeres og linjen skal være i nærheten av pluggen;

⚫ Skru skinnkabelklemme -setetet på kappen med klokken

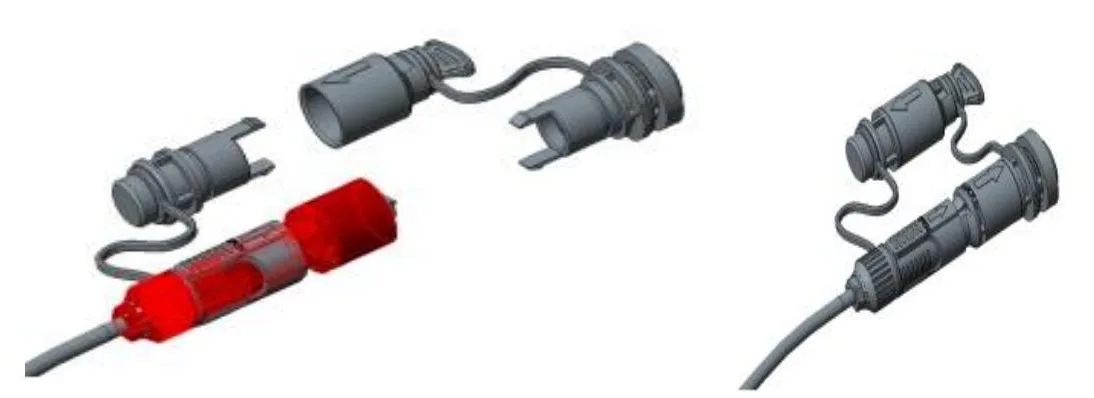

8.3 Forhåndstilt adapter - C

⚫ Skyv den glidende ringen på den forhåndsformede optiske fiberforformerte pluggen i pilens retning for å fjerne støvhetten; Trykk på knappen for å ta ut støvhetten på adapteren i pilens retning.

⚫ Juster kroppen til den forhåndsformede pluggen med adapterspennen til den er festet. Koble de to støvdekslene på samme måte.

⚫ Den installerte prefabrikkerte pluggen skyver glidringen for å frigjøre spennen, og trekk deretter hovedkroppen bakover for å skille den.

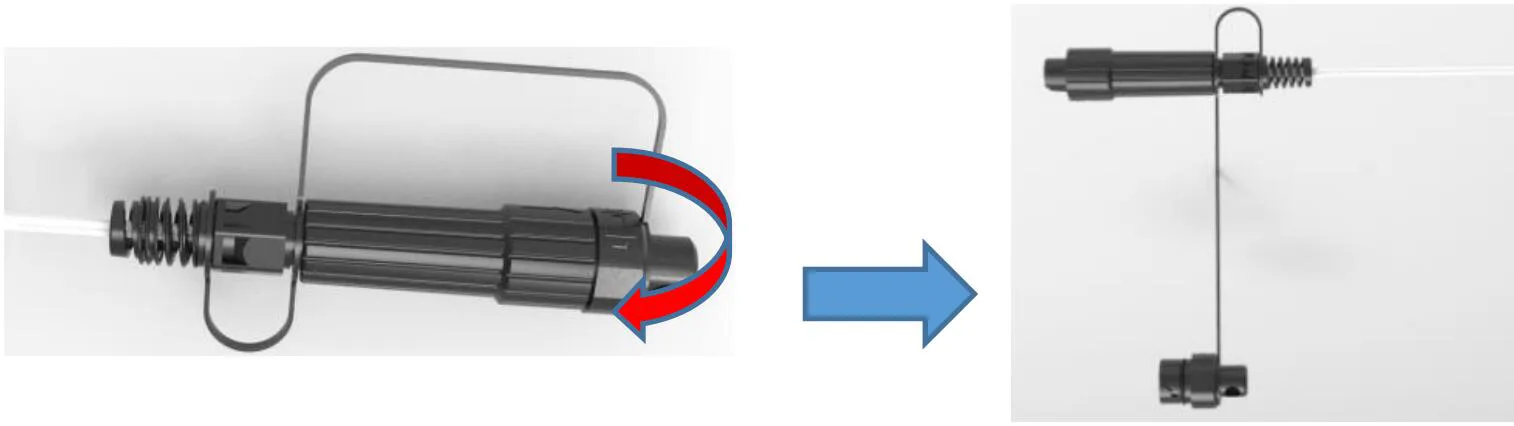

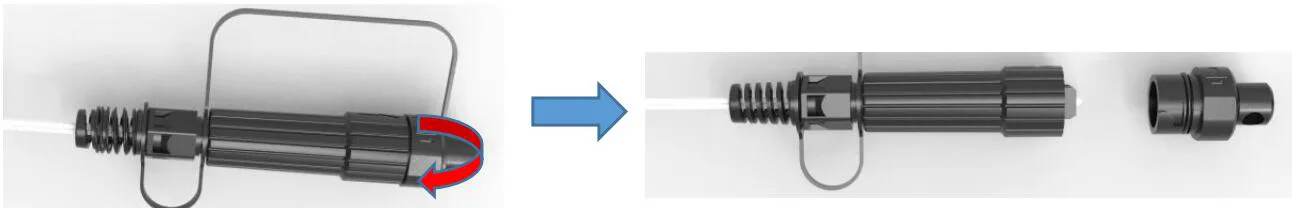

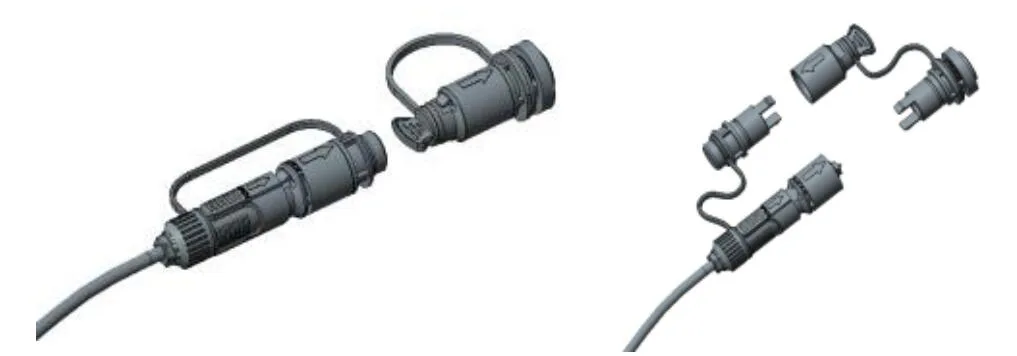

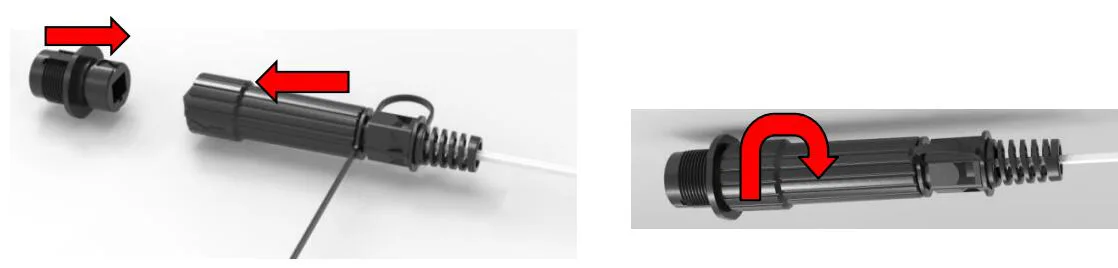

8.4 Forhåndstilt adapter - D

⚫ Drei pre -tilkoblede plugg mot klokken og åpne pre -tilkoblet plug og støvdeksel i pilens retning.

⚫ Koble til pre -tilkoblede plugg D og den forhåndstilkoblede adapteren D i pilens retning, og roter pluggen med klokken for å fikse den.

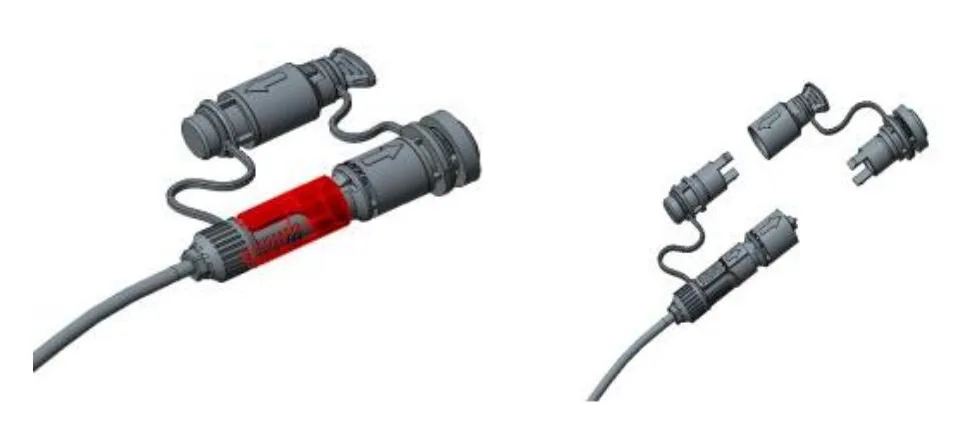

8.5 Forhåndstilt adapter - E (a)

⚫ Vri pre -tilkoblet plugg mot klokken og åpne pre -tilkoblet plug og støvdeksel i pilens retning

⚫ Koble til pre -tilkoblede plugg E og den forhåndstilkoblede adapteren E i pilens retning, og roter pluggen med klokken for å fikse den.

8.6 Forhåndstilt adapter -f

⚫ Sett inn SC -optisk fiberkontaktplugg gjennom de løse delene etter tur, og plugg den deretter til adapteren;

⚫ Installer XL -forhåndstilkoblet adapterhylse på adapter med plastnøkkel;

⚫ Sett inn pluggen på snapfjæren inn i kappen;

⚫ Kabelklemmen skal installeres og linjen skal være i nærheten av pluggen;

⚫ Skru skinnkabelklemme -setetet på kappen med klokken.

8.7 Forhåndstilt adapter - G

9. Pakke
