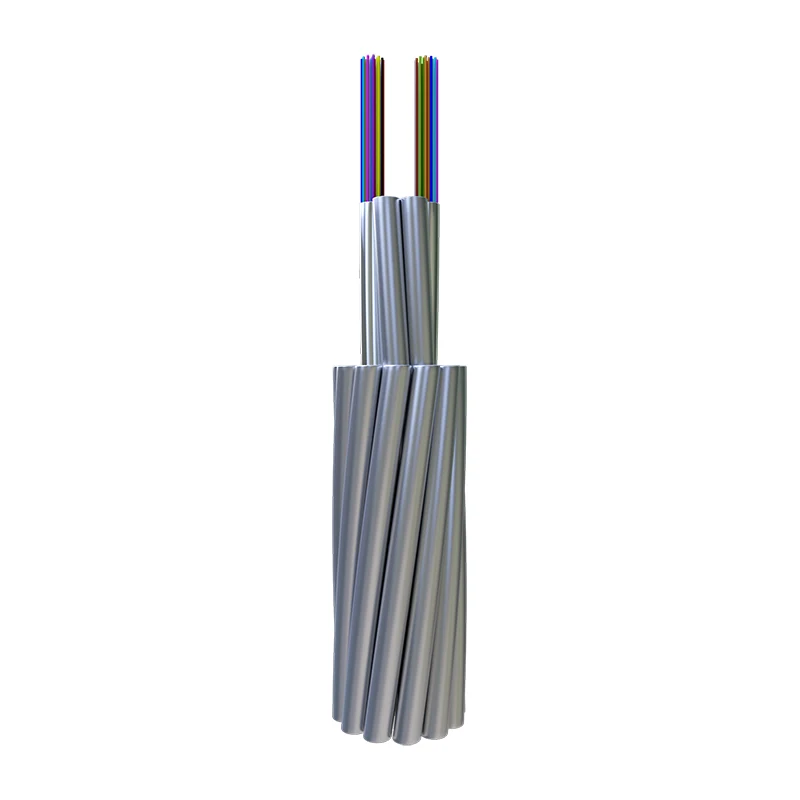

Trådet rør optisk fiber kompositt overjordisk ledning

Orientalfiber Stranded-tube Optical Fiber Composite Overhead Ground Wire (OPGW) er en multifunksjonell overhead hybridkabel fra Orientalfiber, en pålitelig produsent og leverandør i Kina. Denne OPGW integrerer optiske fibre i en trådet rørstruktur, og fungerer både som en overjordisk jordledning og et optisk kommunikasjonsmedium med høy kapasitet. Den er konstruert for å sikre stabil dataoverføring, sterk mekanisk ytelse og langsiktig holdbarhet i overhead-distribusjonsmiljøer. Produktet er egnet for strømnett, jernbaner og andre infrastrukturprosjekter der kombinert lynbeskyttelse og kommunikasjonspålitelighet er avgjørende.

Send forespørsel

produktbeskrivelse

I moderne kraftnettkonstruksjon har etterspørselen etter samtidig høyspentoverføring og høyhastighets databackhaul aldri vært høyere.Orientalfibertilbyr en spesialisertTrådet rør optisk fiber kompositt overjordisk ledning (OPGW), en sofistikert hybridkabel designet for å erstatte tradisjonelle skjermede ledninger. Ved å integrere optiske fibre i en strandet metallstruktur, gir vår OPGW en dobbelfunksjonsløsning: gir pålitelig lynbeskyttelse for høyspentlinjer samtidig som den fungerer som ryggraden for telekommunikasjon og nettautomatisering.

Produktdefinisjon: Dual-Role Infrastructure

DeTrådet rør optisk fiber kompositt overjordisk ledninger en luftkabel som utfører funksjonene til en konvensjonell jordledning (beskytter overføringslinjen mot lynnedslag og kortslutningsstrømmer) mens den huser optiske fibre for dataoverføring. Denne strandede designen gir mulighet for et høyere fiberantall og større holdbarhet, noe som gjør det til det foretrukne valget for konstruksjon av ryggradsnettverk i kraftforsyningssektoren.

Strategisk verdi for innkjøp og prosjektering

VelgerOrientalfibersom leverandøren din sikrer at infrastrukturen din oppfyller de strenge kravene til energilandskapet i 2026. Viktige anskaffelsesfordeler inkluderer:

Høy fibertetthet:Vår strandede rør-design rommer betydelig flere fibre enn sentrale rør-versjoner, og støtter fremtidssikker nettverksutvidelse for 5G og smart grid IoT.
Optimalisert kortslutningskapasitet:Konstruert for å håndtere høye feilstrømmer uten å kompromittere integriteten til de optiske fibrene inni.
Reduserte livssykluskostnader:Med en levetid som matcher selve overføringslinjen, er denTrådet rør optisk fiber kompositt overjordisk ledningreduserer behovet for hyppig vedlikehold eller oppgraderinger.
Global logistikk og skala:Med en årlig produksjon på 20 millioner dollar tilbyr vi produksjonsskalaen som er nødvendig for å støtte infrastrukturprosjekter på nasjonalt nivå på 500KV og 750KV.

Tekniske egenskaper og ytelsesfordeler

DeOrientalfiberOPGW er produsert med presisjon for å sikre at den trives i de mest flyktige utendørsmiljøene:

Mekanisk stabilitet:Nøyaktig prosesskontroll sikrer at fibrene forblir spenningsfrie selv under sterk vind, isbelastning eller installasjonskrefter med høy strekk.
Termisk beskyttelse:De strandede rørene er fylt med spesialiserte forbindelser som beskytter fibre fra den ekstreme varmen som genereres under kortslutningshendelser på kraftledningen.
Korrosjonsbestandighet:Ved å bruke ledninger av aluminiumbelagt stål (ACS) og aluminiumslegering er kabelen svært motstandsdyktig mot miljøforringelse i kyst- eller industriområder.
Alternativer for stor diameter:Spesielt designet for å matche de mekaniske kravene til nye høyspentoverføringssystemer (110KV til 750KV).

Detaljerte spesifikasjoner og designparametre

Den tekniske konfigurasjonen avTrådet rør optisk fiber kompositt overjordisk ledningkan tilpasses basert på spesifikke spennvidde og elektriske krav til prosjektet:

Trekk	Standard spesifikasjon	Operasjonell fordel
Spenningsgrad	110KV, 220KV, 500KV, 750KV	Allsidig for regionale og nasjonale nett.
Antall fiber	Opptil 144 fibre (eller mer på forespørsel)	Støtter massiv datagjennomstrømning.
Materialsammensetning	ACS (aluminiumbelagt stål) + AA (aluminiumslegering)	Høyt styrke-til-vekt-forhold.
Overholdelse av standarder	IEEE 1138, IEC 60794-4	Sikrer global interoperabilitet og sikkerhet.

Kjerneapplikasjoner: Styrkelse av Smart Grid

DeTrådet rør optisk fiber kompositt overjordisk ledningfraOrientalfiberer en kritisk komponent i flere nøkkelsektorer:

Høyspent overføring:Primær jordledning for nybygde 220KV- og 500KV-linjer, som tilbyr lynavskjerming og jording.
Kommunikasjon med kraftverk:Sanntidsovervåking av transformatorstasjoner, fjernmåling og beskyttende videresending.
Bredbåndsbackhaul:Utleie av overflødig fiberkapasitet til teleoperatører for landlig eller langdistanse datatransport.
Smart Grid Management:Tilrettelegging for kommunikasjon med lav latens som kreves for automatisert feildeteksjon og selvhelbredelse av nettet.

Kjennetegn

● Nøyaktig prosesskontroll for å sikre god mekanisk ytelse og temperaturytelse

● Større diameter og flere optiske fibre

● Stabil struktur og høy pålitelighet

● Høy strekkfasthet og stor korttidsstrømkapasitet

Optiske fiberegenskaper

	Dempning				Båndbredde		Polarisering Modusspredning
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individuell Fiber	Design Koblingsverdi (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
50/125μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Konstruksjoner og ytelse

	Klassifisering	Materiale	Verdi
Konstruksjon	Optisk fiber	G652D/G655 osv.	2 - 144
	Beskyttelsesrør	Rustfritt stålrør	1,5 - 6 mm
	Strandet linje	AS wire/AA wire/Al Rod	1,5 - 6 mm
	Maks. Diameter		30 mm
	Maks. Tverrsnitt		500 mm²
Karakteristisk	I henhold til standardene som DL/T 832, IEC60794-4-10, IEEE1138
	Maks. Strekkfasthet (RTS) (kN)		700
	Maks. Knusestyrke（N/100 mm）		3000
	Maks. Kortstrømskapasitet (40℃ til 200℃) (kA2s)		2000
	Min. Bøyeradius (dynamisk)		20D
	Min. Bøyeradius (statisk)		15D
Miljø Ytelse	Installasjon (℃)		-10 til +50
	Transport og drift (℃)		-40 til +65

Merk: D er kabeldiameter.

Spesifikk type og tekniske data

Ingen.	Tekniske data
Ingen.	Produkttype	Struktur Type	Maks. Fiber Telle	Seksjon av AS Wire (mm2)	Diameter （mm）	Kabelvekt (kg/km)	Vurder strekkstyrke （kN）	20 ℃ DC Motstand (Ω/km)	Kort tid gjeldende kapasitet （40-200℃kA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS＋4/2,5/20AS＋ 11/2.8/20AS, optisk enhet 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40AS＋4/2,5/40AS＋ 11/2.8/40AS, optisk enhet 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS＋5/2,5/20AS＋ 11/2.8/20AS, optisk enhet 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS＋5/2,5/40AS＋ 11/2.8/40AS, optisk enhet 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS＋5/2,5/20AS＋ 10/3.2/20AS, optisk enhet 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS＋5/2,7/20AS＋ 11/3.05/20AS, Optisk enhet 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS＋5/2,8/20AS＋ 12/2.8/AA , Optisk enhet 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, optisk enhet 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, optisk enhet 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, optisk enhet 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, optisk enhet 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, optisk enhet 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, optisk enhet 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, optisk enhet 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, optisk enhet 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, optisk enhet 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, optisk enhet 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, optisk enhet 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, optisk enhet 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, optisk enhet 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, optisk enhet 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, optisk enhet 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, optisk enhet 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, optisk enhet 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS＋5/3,5/20AS＋ 12/3.5/20AS, optisk enhet 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS＋4/3,6/20AS＋ 12/3.6/20AS, optisk enhet 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, optisk enhet 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS＋5/3,6/20AS＋ 12/3.6/20AS, optisk enhet 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, optisk enhet 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113 262]	1/3,8/40AS＋5/3,6/40AS＋ 12/3.6/40AS, optisk enhet 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS＋4/2,5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Optisk enhet 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Mekaniske og miljømessige testegenskaper

Punkt	Test Metode	Krav
Spenning	IEC 60794-1-2-E1 Last: i henhold til kabelstruktur Eksempel lengde: ikke mindre enn 10m, koblet lengde ikke mindre enn 100m Varighet tid: 1 min	40 % RTS ingen ekstra （0,01 %）, ingen ekstra fiber demping (0,03dB). 60 % RTS ，fiberbelastning≤0,25 %, i tillegg demping≤0,05dB (Nei ekstra demping etter test).
Knus	IEC 60794-1-2-E3 Last: i henhold til tabellen ovenfor, tre poeng Varighet tid: 10 min	Ekstra demping ved 1550nm ≤0,05dB/fiber; Ingen skade på elementene
Vann Penetrasjon	IEC 60794-1-2-F5B Tid : 1 time Prøvelengde: 0,5m Vann høyde: 1m	Nei vannlekkasje.
Temperatur Sykling	IEC 60794-1-2-F1 Eksempel lengde: Ikke mindre enn 500m Temperatur område: -40℃ til +65℃ Sykluser: 2 Temperatur sykkeltest dveletid: 12t	Den endring i dempningskoeffisienten skal være mindre enn 0,1dB/km ved 1550nm.

Ofte stilte spørsmål (FAQ)

Hvorfor er OPGW med strandet rør bedre for høyspentlinjer?

Den strandede rørdesignen tillater en større kabeldiameter og høyere fibertall. Den fordeler også mekanisk belastning jevnere over kabelen, noe som er avgjørende for kryssinger med lang spenn som brukes i 500KV og 750KV linjer.

Hvordan sikrer Orientalfiber kvaliteten på OPGW?

Vi opererer under ISO9001 kvalitetsstyring og ISO45001 sikkerhetssystemer. Hver batch med optisk fiberkompositt overjordisk ledning gjennomgår strenge tester for strekkstyrke, knusningsmotstand og kortslutningsytelse før forsendelse.

Kan denne kabelen brukes på eksisterende linjer?

Mens det ofte brukes til "nybygde" linjer, brukes OPGW ofte til å erstatte eksisterende tradisjonelle jordledninger under nettmoderniseringsprosjekter for å legge til kommunikasjonsmuligheter til gamle ruter.
