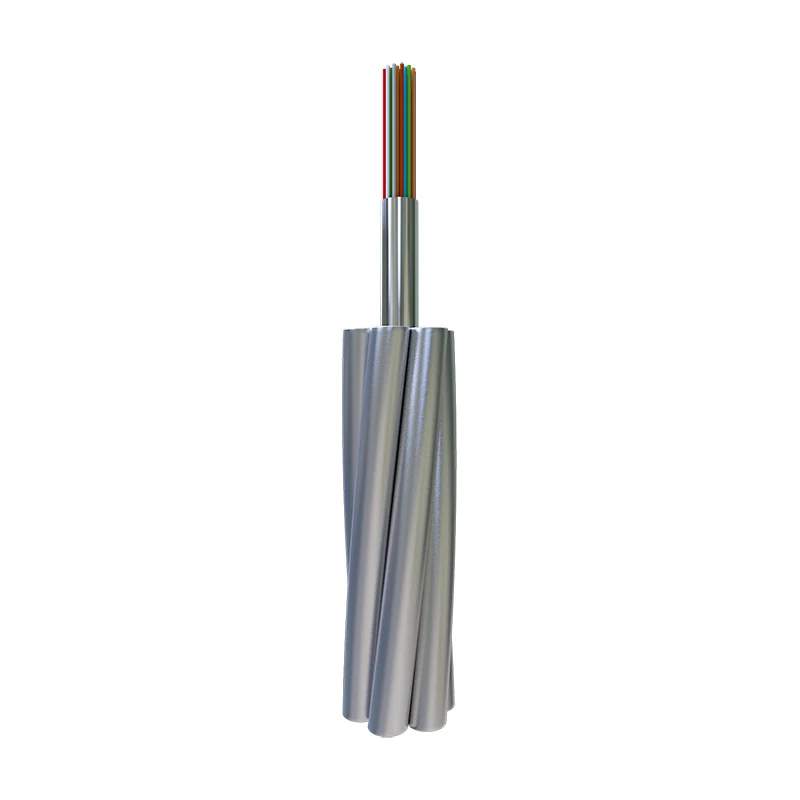

Uni-rør optisk fiberkompositt

Demping

Båndbredde

Polarisasjonsmodus dispersjon

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

Individuell fiber

Designkoblingsverdi (m = 20, q = 0,01%)

G652D

—

—

≤0,35dB/km

≤0.21db/km

—

—

≤0.20ps/ km

≤0.1ps/ km

G655

—

—

—

≤0.22db/km

—

—

≤0.20ps/ km

≤0.1ps/ km

50/125μm

≤3.0db/km

≤1.0db/km

—

—

≥600 mHz.km

≥1200 mHz.km

—

—

62,5/125μm

≤3,5db/km

≤1.0db/km

—

—

≥200MHz.km

≥600 mHz.km

—

—

Klassifisering

Materiale

Verdi

Konstruksjon

Optisk fiber

G652D/G655 etc.

2 - 48

Beskyttelsesrør

Rustfritt stålrør

1,5 - 6mm

Strandet linje

Som ledning/AA -ledning/Al Rod

1,5 - 6mm

Maks. Diameter

18mm

Maks. Tverrsnitt

200mm2

Karakteristisk

I henhold til standardene som DL/T 832, IEC60794-4-10, IEEE1138

Maks. Strekkfasthet (RTS) (KN)

280

Maks. Knusestyrke （n/100mm）

2200

Maks. Kort strømkapasitet (40 ℃ -200 ℃) (KA2S)

100

Min. Bøyningsradius (dynamisk)

20d

Min. Bøyningsradius (statisk)

15d

Miljøytelse

Installasjon (℃)

-10 til +50

Transport og drift (℃)

-40 til +65

Ingen.

Tekniske data

Produkttype

Strukturtype

Maks. Fiberantall

Seksjon av som ledning
(mm²)

Diameter

（Mm）

Kabelvekt
(kg/km)

Rate strekkfasthet

（KN）

20 ℃ DC

Motstand

（Ω/km）

Kort tid nåværende kapasitet

（40-200 ℃ Ka2.S）

1

OPGW-24B1.3-40- [51; 9]

6/3.0/20AS, optisk enhet 1/3.0

24

≈40

9.0

≤304

≥51

≤2.10

≥9

2

OPGW-24B1.3-50- [58; 11.5]

6/3.2/20AS, optisk enhet 1/3.2

24

≈50

9.6

≤345

≥58

≤1,82

≥11,5

3

OPGW-48B1.3-70- [77; 24]

6/3.8/20AS, optisk enhet 1/3.8

48

≈70

11.4

≤475

≥77

≤1.30

≥24

4

OPGW-48B1.3-70- [42; 38]

6/3.8/40AS, optisk enhet 1/3.8

48

≈70

11.4

≤340

≥42

≤0,70

≥38

Punkt

Testmetode

Krav

Spenning

IEC 60794-1-2-E1

Last: I henhold til kabelstrukturen

Prøvelengde: Ikke mindre enn 10 meter, koblet lengde ikke mindre enn 100 meter

Varighetstid: 1min

40%RTS Ingen ekstra fi bre -stamme （0,01%）, ingen ekstra demping (0,03 dB).

60%RTS fi bre -stamme ≤0,25%， ekstra demping ≤0,05dB

(Ingen ekstra demping etter test).

Knus

IEC 60794-1-2-E3

Last: I henhold til tabell over, tre poeng varighet: 10min

Ytterligere demping ved 1550nm ≤0,05dB/fi bre; Ingen skade på elementene

Vanninntrenging

IEC 60794-1-2-F5B

Tid: 1 times prøvelengde: 0,5m Vannhøyde: 1M

Ingen vannlekkasje.

Temperatursykling

IEC 60794-1-2-F1

Prøvelengde: Ikke mindre enn 500m temperaturområde: -40 ℃ til +65 ℃

Sykluser: 2

Temperatur Sykling Test Dwell Time: 12t

Endringen i dempning av demping skal være mindre enn 0,1 dB/km ved 1550nm.
