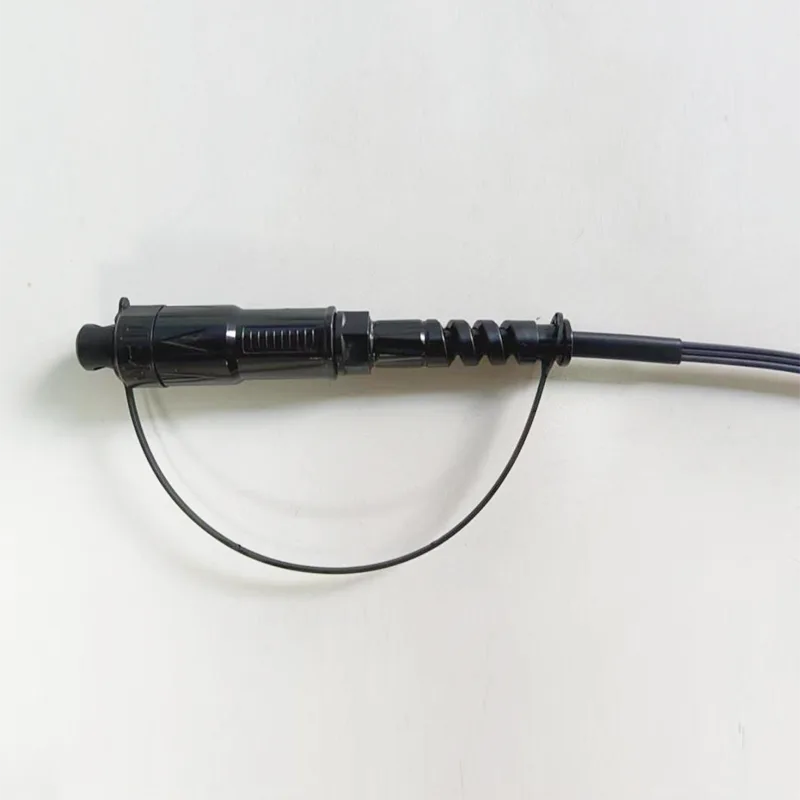

φ5mm vanntett dråpe kabel h optisk sc/APC -kontaktlappledning

Søknad:● FTTX/FTTH -systemer● Ethernet -applikasjoner● CATV -lenker● Optisk signalfordeling● Passive optiske nettverk (PON)● Ryggrad, horisontale og stigerør applikasjoner● Forprømede slippterminalbokser● Utendørs områder; Hardt miljøFunksjoner:● Lavt innsettingstap, h&......

Send forespørsel

produktbeskrivelse

Søknad:

● FTTX/FTTH -systemer

● Ethernet -applikasjoner

● CATV -lenker

● Optisk signalfordeling

● Passive optiske nettverk (PON)

● Ryggrad, horisontale og stigerør applikasjoner

● Forprømede slippterminalbokser

● Utendørs områder; Hardt miljø

Funksjoner:

● Lavt innsettingstap, høyt avkastningstap.

● Bra i repeterbarhet og utveksling.

● 100% innsetting, returtap, ende ansikt og.

● Interferensinspeksjon.

● Utmerket mekanisk utholdenhet.

● I samsvar med Telcordia GR-326-core.

● Sikrer høy ytelse og pålitelighet i behandlingen av optisk kabling.

● Rask og enkel installasjon og rekonfigurasjon.

● Enkel håndtering, ikke behov for spesielt verktøy.

● IP68 vanntett.

1. Lappeknor teknisk spesifikasjon

Konstruksjoner	Enhet	Beskrivelser
Fiberantall		Simplex
Bølgelengde	nm	1310/1550
Innsettingstap	db	≤0,30 (typisk: 0,15)
Returtap	db	≥ 60
Tilkoblingstype		SC/APC
Ferrule		Keramikk
Tilkoblingssykluser		500
Kabeljakkefarge		Svart
Kabel ytre diameter	mm	5,0 ± 0,2
Fibermodus		Enkeltmodus: G657A2
Kabeljakke materiale		HDPE
Kabelvekt	Kg/km	22 （ca.
Utskriftsinnhold		Tilpassbar
Lengde	m	50 、 75 、 125 、 175 eller tilpasses (Toleranse: ± 0,5m)
Koblingstype		Inngang ： Accord H Optic SC/APC
Koblingstype		Utgang ： Accord h optic sc/APC
Trekkraft (aksial mellom kabel og kontakt)	N	200
Vanntett karakter		IP68
Driftstemperatur	℃	-25 ° C ~ +70 ℃
Lagringstemperatur	℃	-25 ° C ~ +70 ℃

2. Kabel-tverrsnitt

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Kabelstrukturstørrelse

Punkt	Innhold	Spesifikasjoner
Tett bufferfiber	Tall	1
	Type	G.657A2
	Farge	Blå
	Materiale	LSZH
	Diameter (mm)	0,90 ± 0,05
Indre skjede	Diameter (mm)	2,8 ± 0,2
	Tykkelse (mm)	0,25 ± 0,05
	Farge	Hvit
	Materiale	LSZH
Styrke medlem 1	Materiale	Limt frp
Styrke medlem 1	Mengde	0,5*2
Styrkemedlem 2	Materiale	Aramid garn + vann blokkerende glassgarn
RIP ledning	Tall	1
RIP ledning	Farge	Rød
Skjede	Materiale	HDPE
	Diameter (mm)	5,0 ± 0,2
	Tykkelse (mm)	1,1 ± 0,1
	Farge	Svart
Kabel Weigth	Kg/km	22 ± 3

4. Kabelmateriale

4.1 Optisk fiber

Alle egenskapene til kabelfiberen (fiber av ferdig kabel) skal i det minste være i samsvar med ITU-T-anbefalingen G.657A2 og skal være som følger.

Punkt	Spesifikasjon
Fibertype	Enkeltmodus
Fibermateriale	Dopet silika
Dempingskoeffisient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Etter kabeldannelse @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelavskjæringsbølgelengde	≤ 1260 nm
Null-spredning bølgelengde	1300 ~ 1324 nm
Null-spredningshelling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 PS/(nm. KM) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus feltdiameter @ 1310 nm	8.5-9.3um
Kjerne / kledd konsentrisitetsfeil	≤ 0,5 en
Kledningsdiameter	125,0 ± 0,7 en
Kledning ikke-sirkularitet	≤5%
Primær beleggdiameter	242 ± 7 en
Konsentrisitet primært belegg / belegg	≤10 um
Belegg ikke-sirkularitet	≤0,7%
Demping med tap av kabelbøyning 1 tur 1 dorn 7.5mm 10 svinger 1 dorn 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

5. Ytelsen av optisk fiberkabel

5.1 Kabelbøyningsradius:

10 x kabeldiameter (etter installasjon): 50mm

20 x kabeldiameter (under installasjonen): 100mm

6. Mekanisk og miljømessig ytelsestest

S/n	Punkt	Testmetode	Aksepttilstand
1	Strekkfasthet IEC 794-1-E1	- Last: 1200n - Kabelens lengde under belastning: 50 m - Lastetid: ≥1min.	- Tapendring ≤ 0,1 dB/km@1550 nm -No skade på ytre jakke og indre elementer.
2	Crush Test IEC 794-1-E3	- Last: 500N/100mm*100mm - Lastetid: ≥1min.	- Tapendring ≤ 0,1 dB/km@1550 nm -No skade på ytre jakke og indre elementer.
3	Effektmotstand IEC 794-1-E4	- Punkter med påvirkning: 5 -Timer Per Point: 1 - Impact Energy: 1N.M - Radius of Hammer Head: 12,5mm - Konsekvensrate: 2 sek/syklus	- Tapendring ≤ 0,1 dB/km@1550 nm -No skade på ytre jakke og indre elementer.
4	Gjentatt bøying IEC 794-1-E6	- Bøyningsradius: 20 x kabeldiameter - Last: 20 n - Bøyningshastighet: 3 sek/syklus - Syklisk krumning: 30	- Tapendring ≤ 0,1 dB/km@1550 nm -No skade på ytre jakke og indre elementer.
5	Torsjon IEC 794-1-E7	- Lengde: 1 m - Last: 50 n - Twist rate: 1 min/syklus - Twist Angle: ± 180 ° - Antall syklus: 10	- Tapendring ≤ 0,1 dB/km@1550 nm -No skade på ytre jakke og indre elementer.
6	Temperatur Sykkeltest IEC 794-1-F1	- Temperaturtrinn: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Tid per hvert trinn: 24 timer - Antall syklus: 2	- Tapendring ≤ 0,1 dB/km@1550 nm - Ingen fiberbrudd og ingen skjedeskader.

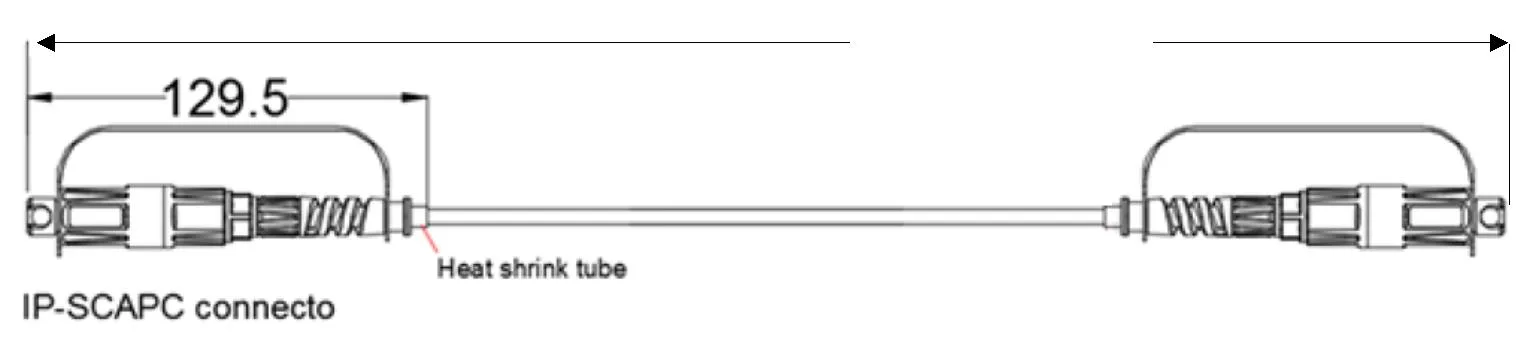

7. Patch ledningsdimensjonal tegning

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

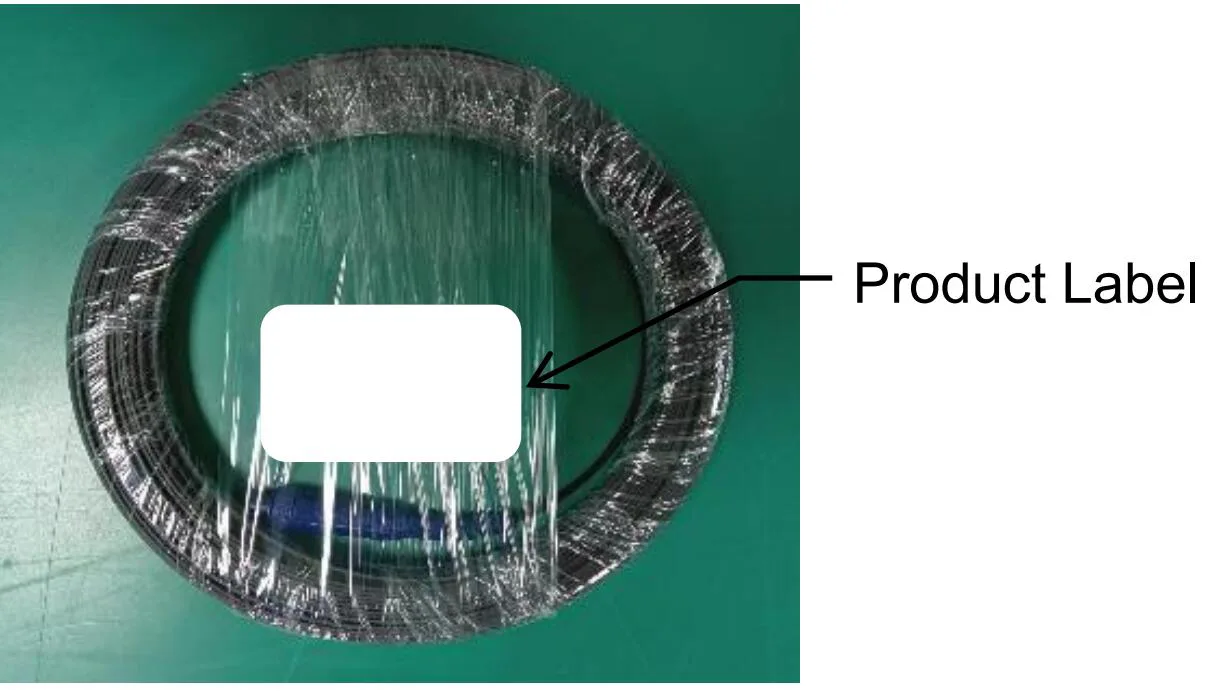

8. Pakke

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Pakkekrav

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
