φ5mm vanntett fiberkabel OptiTap SC/APC Connector Patch ledning

Søknad:● FTTX/FTTH -systemer● Ethernet -applikasjoner● CATV -lenker● Optisk signalfordeling● Passive optiske nettverk (PON)● Ryggrad, horisontale og stigerør applikasjoner● Forprømede slippterminalbokser● Utendørs områder; Hardt miljøFunksjoner:● Lavt innsettingstap, h&......

Send forespørsel

produktbeskrivelse

Søknad:

● FTTX/FTTH -systemer

● Ethernet -applikasjoner

● CATV -lenker

● Optisk signalfordeling

● Passive optiske nettverk (PON)

● Ryggrad, horisontale og stigerør applikasjoner

● Forprømede slippterminalbokser

● Utendørs områder; Hardt miljø

Funksjoner:

● Lavt innsettingstap, høyt avkastningstap.

● Bra i repeterbarhet og utveksling.

● 100% innsetting, returtap, ende ansikt og.

● Interferensinspeksjon.

● Utmerket mekanisk utholdenhet.

● I samsvar med Telcordia GR-326-core.

● Sikrer høy ytelse og pålitelighet i behandlingen av optisk kabling.

● Rask og enkel installasjon og rekonfigurasjon.

● Enkel håndtering, ikke behov for spesielt verktøy.

● IP68 vanntett.

Patch ledningsteknisk spesifikasjon

Konstruksjoner	Enhet	Beskrivelser
Fiberantall		Simplex
Bølgelengde	nm	1310/1550
Innsettingstap	db	≤0,50 (typisk: 0,3)
Returtap	db	≥55 (APC)
Kabeljakkefarge		Svart
Kabel ytre diameter	mm	Φ5.0 (± 0.2)
Fibermodus		Enkeltmodus: G657 A2
Kabeljakke materiale		LSZH (UV -beskyttelse og brannmotstand)
Kabelvekt	Kg/km	28 （ca.
Utskriftsinnhold		Tilpassbar
Lengde	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Toleranse: ± 0,5m)
Koblingstype		Input: Accord Optitap SC/APC
Koblingstype		Utgang: Accord Optitap SC/APC
Vanntett karakter		IP68
Strekkfasthet	N	200
Driftstemperatur	℃	-20 ~ +65

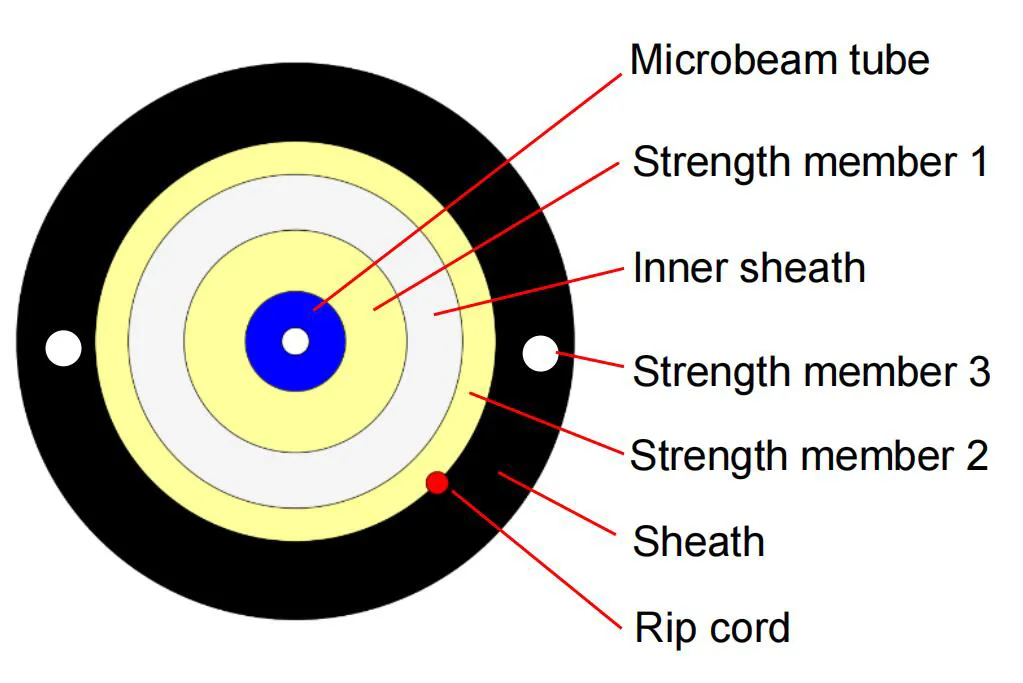

Kabel-tverrsnitt

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Kabelstrukturstørrelse

Punkt	Innhold	Spesifikasjoner
Fiber	Tall	1
	Type	G.657A2
	Farge	BLÅ
Mikrobeamrør	Materiale	LSZH
	Farge	BLÅ
	Diameter (mm)	0,9 ± 0,05
Indre skjede	Diameter (mm)	2,2 ± 0,05
	Tykkelse (mm)	0,4 ± 0,05
	Farge	Elfenben/hvit/beige
	Materiale	LSZH
	Styrke medlem 1	Aramid Garn 1100d*3
Styrkemedlem 2	Materiale	Aramid garn
Styrkemedlem 2	Mengde	1100d*7
Styrkemedlem 3	Materiale	Limt frp
Styrkemedlem 3	Diameter (mm)	0,5*2
RIP ledning	Tall	1
RIP ledning	Farge	Rød
Skjede	Materiale	LSZH (UV -beskyttelse og brannmotstand)
	Diameter (mm)	5,0 ± 0,2
	Tykkelse (mm)	1,1 ± 0,1
	Farge	Svart
Kabelvekt	Kg/km	28 ± 3

Ytelse av optisk fiberkabel

Alle egenskapene til kabelfiberen (fiber av ferdig kabel) skal i det minste være i samsvar med ITU-T-anbefalingen G.657A2 og skal være som følger.

Punkt	Spesifikasjon
Fibertype	Enkeltmodus
Fibermateriale	Dopet silika
Dempingskoeffisient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Etter kabeldannelse @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelavskjæringsbølgelengde	≤ 1260 nm
Null-spredning bølgelengde	1300 ~ 1324 nm
Null-spredningshelling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 PS/(nm. KM) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus feltdiameter @ 1310 nm	8.5-9.3um
Kjerne / kledd konsentrisitetsfeil	≤ 0,5 en
Kledningsdiameter	125,0 ± 0,7 en
Kledning ikke-sirkularitet	≤5%
Primær beleggdiameter	242 ± 7 en
Konsentrisitet primært belegg / belegg	≤10 um
Belegg ikke-sirkularitet	≤0,7%
Demping med tap av kabelbøyning 1 tur 1 dorn 7.5mm 10 svinger 1 dorn 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

Applikasjonstemperaturområde

Operasjonstemperaturområde	: -20 ℃ til +65 ℃
Lagring / transporttemperaturområde	: -20 ℃ til +65 ℃
Installasjonstemperaturområde	: -20 ℃ til +65 ℃

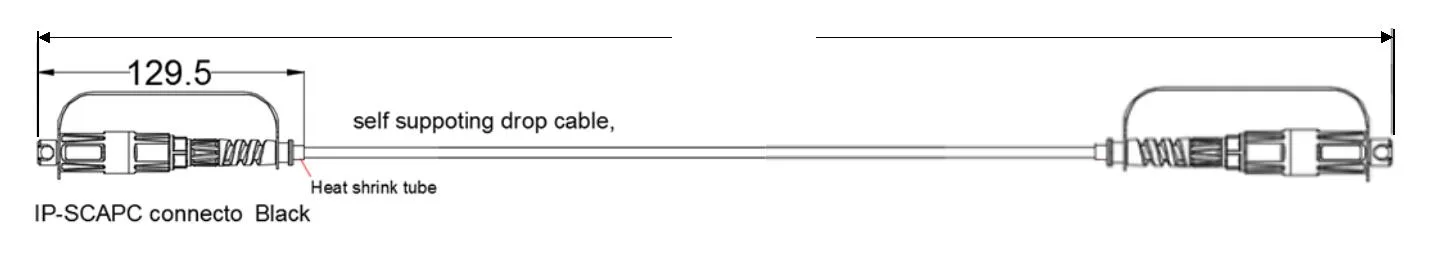

Dimensjonal tegning

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

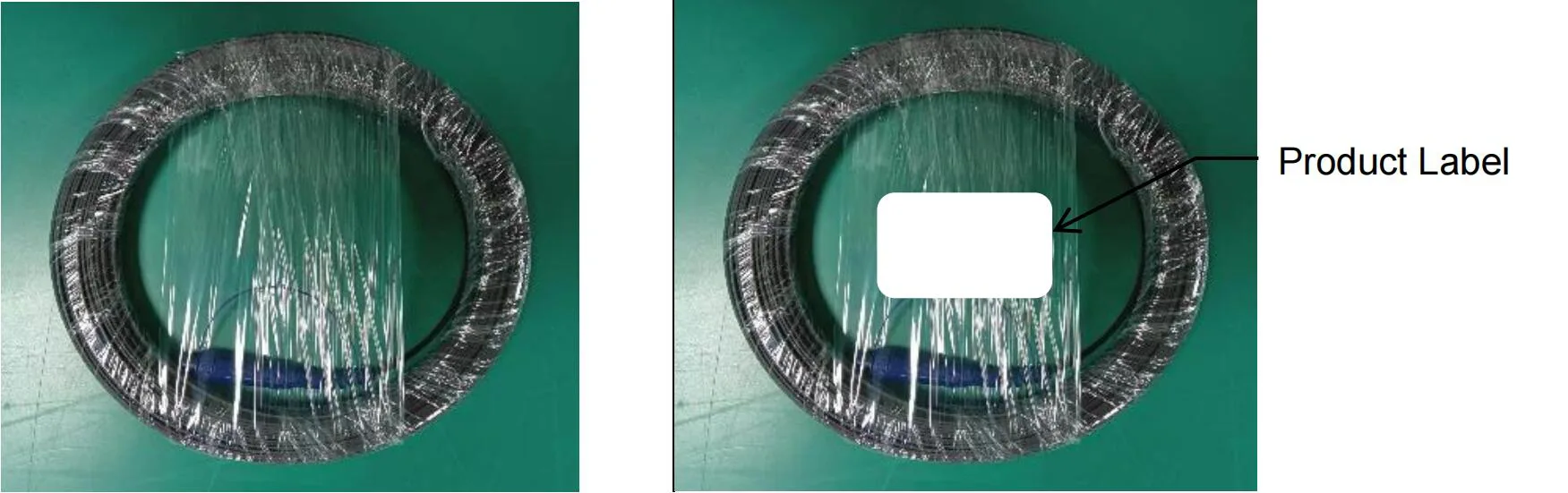

Pakke

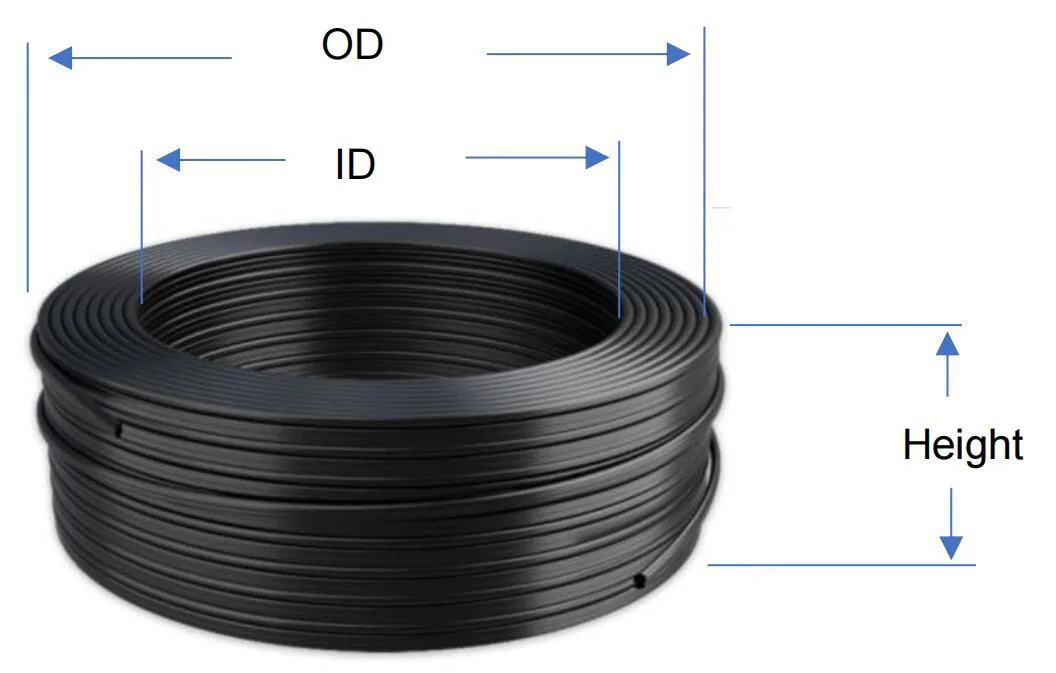

Fiberspole vikling:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
