Hvordan installere ubemannet luftkjøretøy fiberoptisk?

Installasjonsforholdsregler

1. Installasjon av fiberoptisk disk, fiberoptisk diskutløpsdyse skal være så langt unna som mulig fra propellen, men for å være ekstra oppmerksom på flyets tyngdekraft. Tyngdepunktet til flyet skal være ekstra oppmerksomhet til.

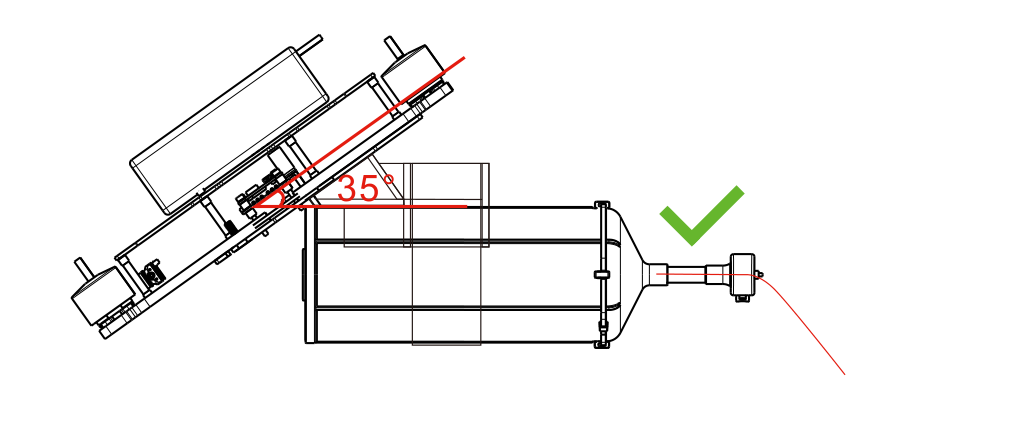

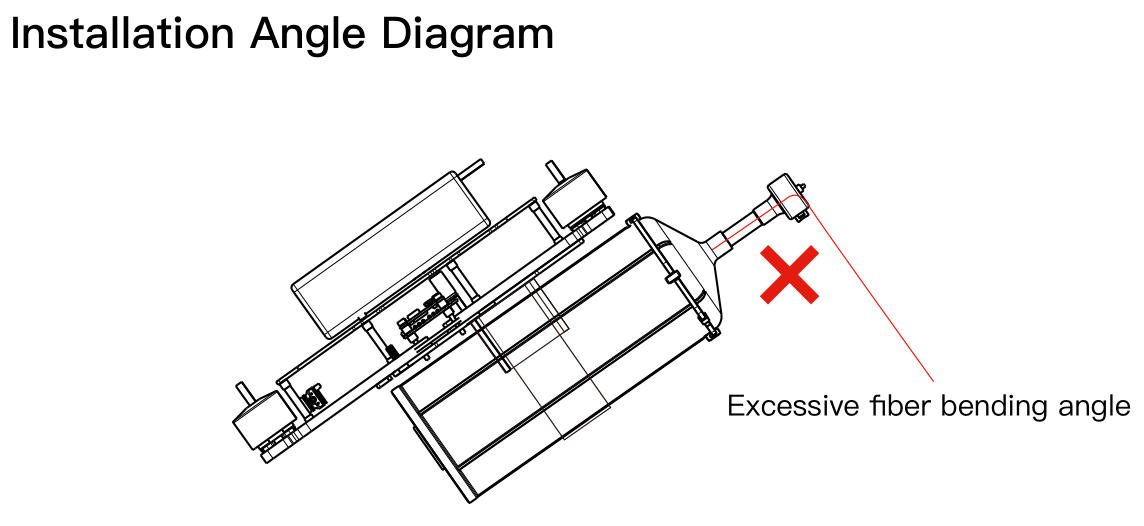

1. Installasjon av fiberoptisk disk skal være basert på flyets vippevinkel, monteringsbraketten skal være reservert for en viss vinkel (som vist på figuren). Installasjon Monteringsvinkelen skal være nær vippevinkelen, slik at den fiberoptiske diskutløpsvinkelen er horisontal.

1. Fiberoptisk vikling bruker spesiell lim, de første 200 meter avstand er limpåføringsområdet, i dette området skal flyets hastighet på flyet kontrolleres med en konstant hastighet på 0,5 mph. Flyhastigheten til flyet skal kontrolleres innen 30 km/t eller 8m/s for å unngå høyhastighetsflukt i limområdet.

Forberedelse før du bruker den optiske disken

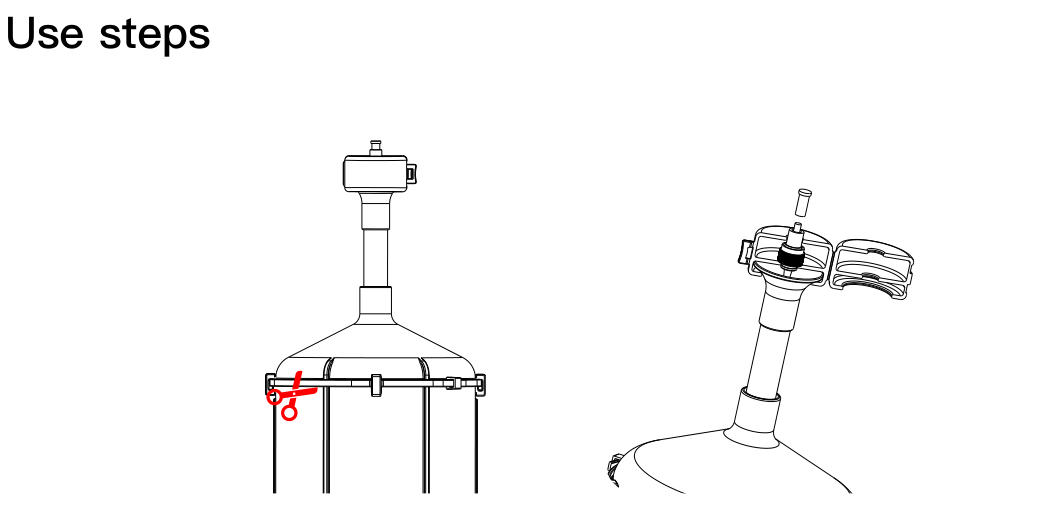

1. Sørg for å fjerne transportbeskyttelsesbåndet og 4 beskyttelses -snaps før du bruker den optiske fiberskiven.
2. (Merk: Ikke ta spennen direkte ut av fiberen vil bli ødelagt.)
3. Den optiske fiberskiveutløpet FC Fiber Optic Port of the Protective Shell.

Ground Side Wireless Connection

1. Koble SH1.0 -kabelen fra himmelterminalen til flykontrolleren som vist i diagrammet “Ground Terminal Connection Mode 1 (Wireless)”.
2. Koble bakken SH1.0 -linjen til mottakeren og kartsenderen.
3. Fest himmelenden og fiberoptisk disk, vær oppmerksom på den fiberoptiske dysen så langt det er mulig bort fra UAV -propellen for å unngå sammenfiltringsulykke.

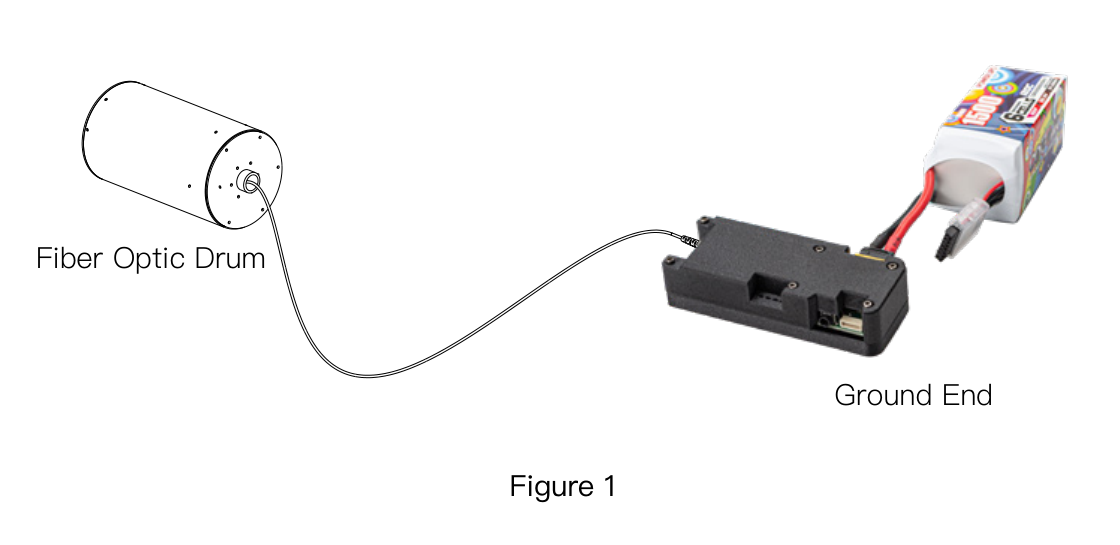

4. Koble fiberoptisk sele, koble FC -portene i begge ender av fiberoptisk disk til FC -porten på himmelenden og FC -porten på bakken, og merk at dysenden er koblet til FC -porten på bakken.

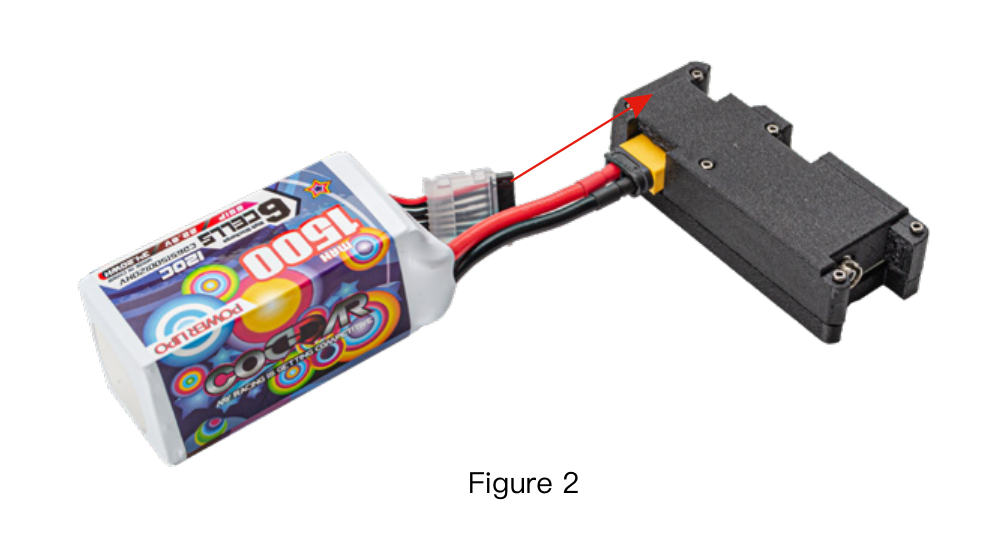

5. Sett inn litiumbatteriet på bakken ende i bakkendekontakten etter at den er fulladet. (Som figur 2)

Forholdsregler

1. Inngangsspenningen 11.1-26V er innenfor det sikre området, ikke overstige eller faller under grensespenningen, ikke snu de positive og negative polene.
2. Ikke lag den optiske fiberfoldkretsen, for å unngå å bli kuttet av skarpe gjenstander og føre til fiberbrudd.
3. Vær oppmerksom på beskyttelse av fiberoptiske kontakter og FC -grensesnitt, unngå støv og olje og vann, spar grensesnittbeskyttelsesdekselet godt vridd.
4. Oppbevares i et kjølig, tørt og lysesikkert område.
5. Fiberoptisk diskpresisjonsstruktur, ta og sett, vertikal lagring.
