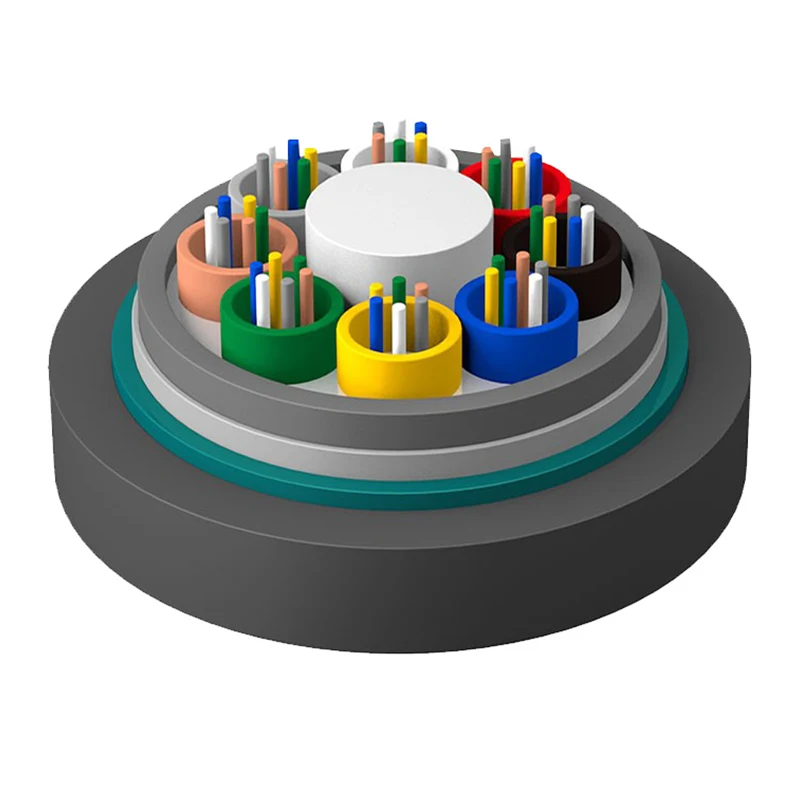

Det løse røret (og fyllingstauet) er vridd rundt den sentrale armeringskjernen for å danne en kompakt og sirkulær kabelkjerne, og hullene i kabelkjernen er fylt med vannblokkerende fyllstoffer. Etter at det plastbelagte aluminiumtape (APL) er langsgående innpakket, ekstruderes en polyetylen indre kappe, og etter at den tosidige plastbelagte stålbåndet (PSP) er langsgående pakket, er en polyetylen ytre kappe ekstrudert for å danne en kabel.
God mekanisk og temperaturytelse
Høy styrke løs rør som er hydrolysebestandig
Spesiell rørfyllingsforbindelse Sikre en kritisk beskyttelse av fiber
Knusemotstand og fleksibilitet
Følgende tiltak iverksettes for å sikre at kabel vanntett:
-Single Fiber armert plast som det sentrale styrkemedlemmet
-Løst rørfyllingsforbindelse
-100% kabelkjernefylling
-APL fuktighetsbarriere
-PSP Forbedrende fuktighetssikker
-Vannblokkerende materiale
Gyfta53-kabelen er i samsvar med standard YD/T 901 samt IEC 60794-1.
1.fiber
2.Tube fylling av forbindelse
3. Loose Tube
4. Kabling fyllforbindelse
5.APL
6.Pe indre skjede
7. Vannblokkerende materiale
8.PSP
9.FRP Styrkemedlem
10.Pe ytre skjede
|
Kabeltype (Økt med 2 fibre) |
Fiberantall |
Rør |
Fyllstoffer |
Kabelvekt (Ref) (kg/km) |
Strekkfasthet Lang/kort sikt (N) |
Knuse motstand Lang/kort sikt (N/100mm) |
Bøyningsradius Statisk/dynamisk (mm) |
|
Gyfta53-2 ~ 6xn |
2 ~ 6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12.5d/25d |
|
Gyfta53-8 ~ 12xn |
8 ~ 12 |
2 |
6 |
228 |
|||
|
GYTTA53-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
228 |
|||
|
Gyfta53-20 ~ 24xn |
20 ~ 24 |
4 |
4 |
228 |
|||
|
Gyfta53-26 ~ 30xn |
26 ~ 30 |
5 |
3 |
228 |
|||
|
Gyfta53-32 ~ 36xn |
32 ~ 36 |
6 |
2 |
228 |
|||
|
Gyfta53-38 ~ 42xn |
38 ~ 42 |
7 |
1 |
228 |
|||
|
GYTTA53-44 ~ 48xn |
44 ~ 48 |
8 |
0 |
228 |
|||
|
GYTTA53-50 ~ 60xn |
50 ~ 60 |
5 |
3 |
240 |
|||
|
Gyfta53-62 ~ 72xn |
62 ~ 72 |
6 |
2 |
240 |
|||
|
Gyfta53-74 ~ 84xn |
74 ~ 84 |
7 |
1 |
240 |
|||
|
Gyfta53-86 ~ 96xn |
86 ~ 96 |
8 |
0 |
240 |
|||
|
Gyfta53-98 ~ 108xn |
98 ~ 108 |
9 |
1 |
276 |
|||
|
Gyfta53-110 ~ 120xn |
110 ~ 120 |
10 |
0 |
276 |
|||
|
Gyfta53-122 ~ 132xn |
122 ~ 132 |
11 |
1 |
326 |
|||
|
Gyfta53-134 ~ 144xn |
134 ~ 144 |
12 |
0 |
326 |
Lagring/driftstemperatur: -40 ℃ -+70 ℃
|
Fibertype |
Demping （+20 ℃） |
Båndbredde |
Numerisk blenderåpning |
Kabelavskjæringsbølgelengde λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0,36dB/km |
≤0.22db/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23db/km |
--- |
--- |
--- |
≤1450nm |
|
50/125 um |
≤3.3db/km |
≤1.2db/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0,200 ± 0,015 allerede |
--- |
|
62,5/125 um |
≤3,5db/km |
≤1.2db/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0,275 ± 0,015 allerede |
--- |
Note:
en. Suffiks XN betegner fibertype
b. Fargearrangementene til fiber og rør er spesifisert i fargeidentifikasjonstabellen
c. Kabelen skal ikke lagre i utemiljøet mer enn 6 måneder for å holde kabelhjulet god tilstand
