Strandet løst rør Ikke-metallisk styrkeelement Ikke-pansret fiberoptisk kabel

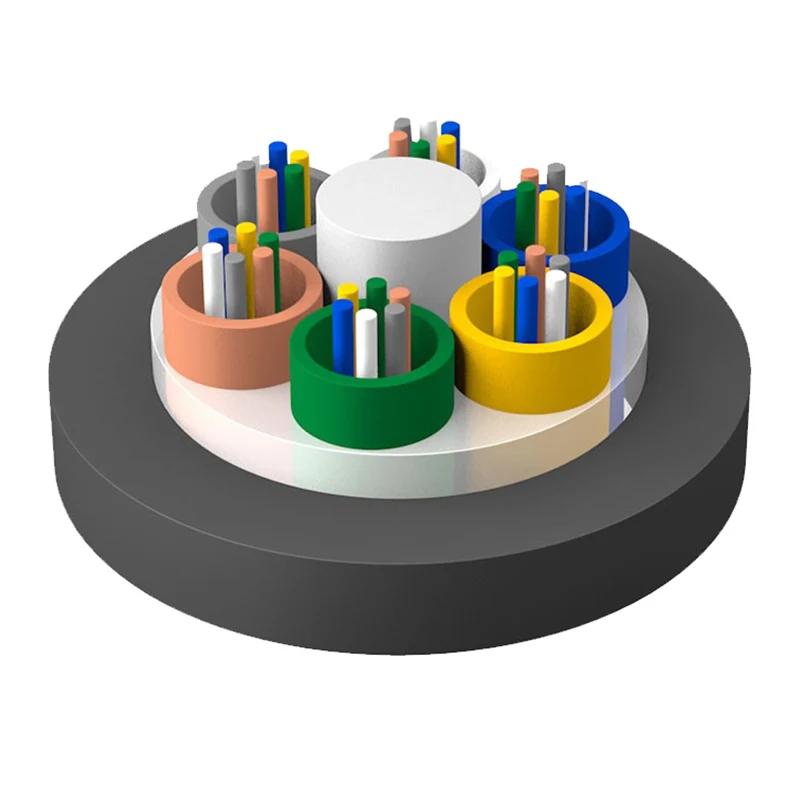

Strukturen til løst, ikke-metallisk styrkeelement, ikke-pansret fiberoptisk kabel er å sette 250μm optisk fiber inn i et løst rør laget av høymodulmateriale, og det løse røret er fylt med vanntett sammensetning. Sentrum av kabelkjernen er en FRP, og det løse røret (og fylletauet) er vridd rundt FRP for å danne en kompakt og rund kabelkjerne. Spaltene i kabelkjernen er fylt med vannblokkerende fyllmasser. Et lag av polyetylenkappe presses utenfor kabelkjernen for å danne en kabel.

Send forespørsel

produktbeskrivelse

DeStrandet løst rør Ikke-metallisk styrkeelement Ikke-pansret fiberoptisk kabelbestår av 250μm optiske fibre satt inn i løse rør laget av høymodulmateriale, fylt med vanntett blanding. Kabelkjernen er sentrert på et ikke-metallisk FRP-styrkeelement, rundt hvilket de løse rørene og fyllene er spiralformet for å danne en kompakt, rund kjerne. Vannblokkerende fyllstoffer opptar eventuelle hull, og en ytre polyetylenkappe beskytter kabelstrukturen.

Nøkkelfunksjoner

Sterk mekanisk ytelse og temperaturytelse
Løst rørmateriale med høy hydrolysemotstand og strekkfasthet
Spesiell rørfyllingsmasse for kritisk fiberbeskyttelse
Knusmotstand kombinert med fleksibel design for installasjon
Omfattende vanntette tiltak: FRP sentralelement, rørfyllingsblandinger, 100 % kjernefylling
Samsvar med standarder: YD/T 901 og IEC 60794-1

Tekniske spesifikasjoner

Antall optiske fibre: Flere tilgjengelige konfigurasjoner (f.eks. 6-144 fibre)
Fibertype: Enkeltmodus eller multimodus 250μm
Løst rørmateriale: Polymer med høy modul
Fyllmasse: Vannblokkerende gel
Styrke Medlem: Ikke-metallisk FRP stang
Ytre kappe: polyetylen (PE)
Driftstemperatur: -40°C til +70°C
Minimum bøyeradius: 20× kabeldiameter (under belastning)

Søknader

Disse kablene er mye brukt i:

Teleoperatører for stamnett og aksessnett
Radio- og TV-signaloverføringssystemer
Lokalnettverk (LAN) dataoverføring
Industrielle frontforbindelser i kraft-, jernbane- og motorveiprosjekter
Andre store ingeniør- og infrastrukturprosjekter

Fordeler

Slitesterk ikke-metallisk design reduserer korrosjonsrisiko og gjør kabelen lettere
Kompakt strandstruktur forbedrer strekkfasthet og fleksibilitet
Vannblokkerende materialer sikrer høy pålitelighet i fuktige eller våte omgivelser
Kompatibilitet med ulike installasjonsmetoder, inkludert kanaler og luftutplassering
Påvist ytelse på tvers av nasjonale og internasjonale prosjekter, støttet av Orientalfibers produksjonserfaring

FAQ

Spørsmål: Kan denne kabelen brukes i utendørs installasjoner?: A: Ja, PE-kappen og vannblokkerende forbindelser gjør den egnet for direkte nedgraving og kanalutplassering utendørs.
Spørsmål: Hvor mange fibre kan konfigureres?: A: Kabelen kan tilpasses fra 6 til 144 fibre avhengig av prosjektkrav.
Spørsmål: Inkluderer kabelen metalliske komponenter?: A: Nei, styrkeelementet er ikke-metallisk FRP, noe som minimerer vekt og korrosjonsproblemer.
Spørsmål: Er den kompatibel med standard optisk utstyr?: A: Ja, 250 μm fiber og standard løse rørdesign sikrer kompatibilitet med konvensjonelle skjøte- og termineringsmetoder.

Standarder

GYFTY-kabel samsvarer med standard YD/T 901 samt IEC 60794-1

Strukturtegning

1. Fiber

2.Tubefyllingsblanding

3. Løs rør

4. Kabelfyllingsmasse

5.Frp Styrkemedlem

6.PE-kappe

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Tekniske parametere

Kabeltype (Økt med 2 fibre)	Antall fiber	Rør	Fyllstoffer	Kabelvekt (ref) (kg/km)	Strekkstyrke Lang/Kort sikt (N)	Knusemotstand Lang/Kort sikt (N/100 mm)	Bøyeradius Statisk/dynamisk (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8-12	2	4	86
GYFTY-14~18Xn	14-18	3	3	86
GYFTY-20~24Xn	20-24	4	2	86
GYFTY-26~30Xn	26-30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50-60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8-12	2	5	98
GYFTY-14~18Xn	14-18	3	4	98
GYFTY-20~24Xn	20-24	4	3	98
GYFTY-26~30Xn	26-30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50-60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8-12	2	6	119
GYFTY-14~18Xn	14-18	3	5	119
GYFTY-20~24Xn	20-24	4	4	119
GYFTY-26~30Xn	26-30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50-60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Lagrings-/driftstemperatur: -40℃-+70℃

Optiske egenskaper

Fibertype	Dempning (+20℃)				Båndbredde		Numerisk blenderåpning	Kabelavskjæring Bølgelengde λcc
Fibertype	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk blenderåpning	Kabelavskjæring Bølgelengde λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
