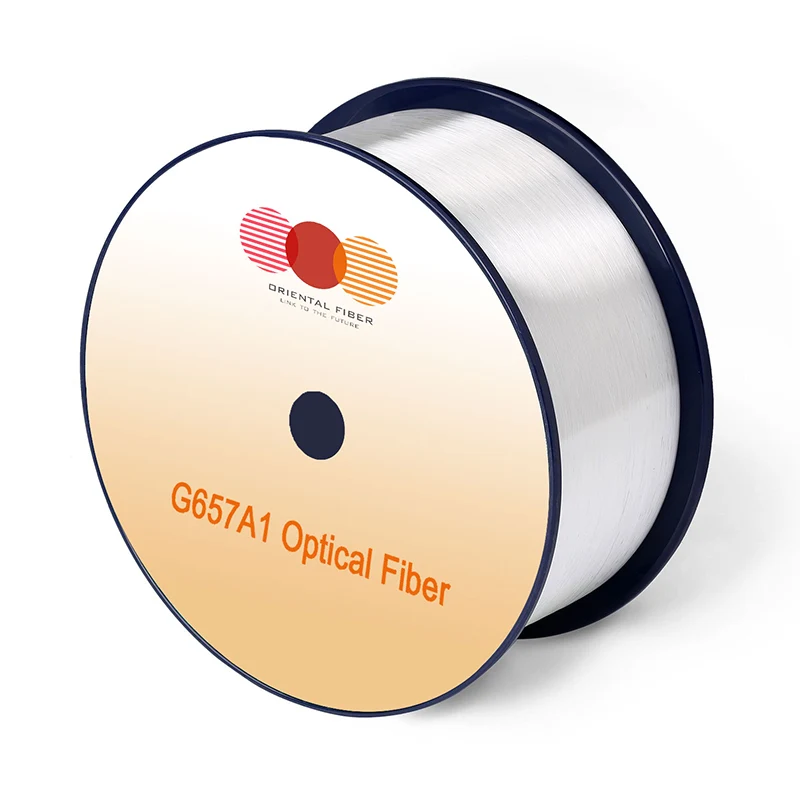

Enkeltmodus optisk fiber G.657.A1

Enmodus optisk fiber G.657.A1 inneholder alle egenskapene til enmodus fiber og gir god motstand mot mikrobending. Det har lav makrobendingsfølsomhet og toppnivå med lavt vann. Det er fullstendig optimalisert for bruk i O-E-S-C-L-båndet (1260 -1625 nm). Det kan motstå ekstra tap godt på grunn av lav makrobending i bølgelengdeområdet 1625. Dette støtter ikke bare L-band-applikasjoner, men gir også enkel installasjon uten overdreven pleie når du lagrer fiberen (for eksempel i en skjøteboks). For kabelbruk i bygninger støtter G657A1 fiber liten kabelbøyningsradius og kompakt installasjon.

Send forespørsel

produktbeskrivelse

Applikasjoner

Kort pitch -kabler for spesiell applikasjon

Optisk nettverk med høyt ytelse som opererer i O-E-S-C-L BAND

Høyhastighets optiske ruter i bygninger (FTTX)

Optiske kabler med høye krav om bøyningsradius

Standarder

Enkeltmodus optisk fiber G.657.A1 oppfyller eller overgår ITU-T-anbefaling G.652.D/G.657.A1, inkludert IEC 60793-2-50 Type B1.3/B6.A1 Fiberspesifikasjoner.

Egenskaper

Lav demping oppfyller kravene til O-E-S-C-L BAND-drift

God bøyningstapsmotstand ved korte radius bøyer

Lav bøyetap for krevende kabeldesign inkludert båndkabler

Lav PMD oppfyller høye bitrate- og langdistanseoverføringskrav

Nøyaktige geometriske parametere som sikrer lavt spleisetap og høy spleisevneffektivitet

Spesifikasjoner

Egenskaper		Forhold	Spesifiserte verdier	Enheter
Optiske egenskaper
Demping		1310nm	≤0,35	[db/km]
		1383nm (etter H2-aldring)	≤0,35	[db/km]
		1460nm	≤0,25	[db/km]
		1550nm	≤0.21	[db/km]
		1625nm	≤0,23	[db/km]
Demping mot bølgelengde Maks. α di ﬀ erens		1285-1330nm, med henvisning til 1310nm	≤0,03	[db/km]
Demping mot bølgelengde Maks. α di ﬀ erens		1525-1575nm, med henvisning til 1550nm	≤0,02	[Db/km]
Spredning coe emtisk		1285-1340NM	-3,5 til 3,5	[PS/(NM · km)]
		1550nm	≤18	[PS/(NM · km)]
		1625nm	≤22	[PS/(NM · km)]
Null spredningsbølgelengde (λ0)		-	1300-1324	[nm]
Null spredningshelling (S0)		-	≤0.092	[PS/(NM2 · km)]
Typisk verdi		-	0.086	[PS/(NM2 · km)]
PMD	Maksimal individuell fiber	-	≤0.1	[PS/√KM]
	Koblingsdesignverdi (M = 20 ， Q = 0,01%) (M = 20 ， Q = 0,01%)	-	≤0,06	[PS/√KM]
	Typisk verdi	-	0.04	[PS/√KM]
Kabel cuto ﬀ bølgelengde (λcc)		-	≤1260	[nm]
Modus feltdiameter (MFD)		1310nm	8.4-9.2	[μm]
Modus feltdiameter (MFD)		1550nm	9.3-10.3	[μm]
E ﬀ ective Group Index of Refraction (NE ﬀ)		1310nm	1.466	-
E ﬀ ective Group Index of Refraction (NE ﬀ)		1550nm	1.467	-
Poeng diskontinuiteter		1310nm	≤0,05	[DB]
Poeng diskontinuiteter		1550nm	≤0,05	[DB]
Geometriske egenskaper
Kledningsdiameter		-	125,0 ± 0,7	[μm]
Kledning ikke-sirkularitet		-	≤0,7	[%]
Beleggdiameter		-	235-245	[μm]
Konsentrisitetsfeil på belegg		-	≤12.0	[μm]
Belegg ikke-sirkularitet		-	≤6.0	[%]
Kjerne-kledd konsentrisitetsfeil		-	≤0,5	[μm]
Krøll (radius)		-	≥4	[M]
Leveringsengde		-	Opp til 50,4	[km/hjul]
Miljømessige egenskaper		1310nm, 1550nm og 1625nm
Temperaturavhengighet indusert demping		-60 ℃ til +85 ℃	≤0,05	[Db/km]
Temperatur-humiditetssykling indusert demping		-10 ° C til +85 ° C, 98% RH	≤0,05	[Db/km]
Watersoak -avhengighet induserte demping		23 ° C, i 30 dager	≤0,05	[Db/km]
Fuktig varmeavhengighet indusert demping		85 ° C og 85% RH, i 30 dager	≤0,05	[Db/km]
Tørr varme aldring		85 ℃, i 30 dager	≤0,05	[Db/km]
Mekanisk spesifikasjon
Bevisstest		-	≥9,0	[N]
		-	≥1,0	[%]
		-	≥100	[Kpsi]
		-	-	-
Makrobøyning induserte tap	10 snur en dorn på 15 mm radius	1550nm	≤0,25	[DB]
	10 snur en dorn på 15 mm radius	1625nm	≤1,0	[DB]
	1 snu en dorn på 10 mm radius	1550nm	≤0,75	[DB]
	1 snu en dorn på 10 mm radius	1625nm	≤1,5	[DB]
Beleggstripekraft		typisk gjennomsnittskraft	1.5	[N]
Beleggstripekraft		toppstyrke	1.3-8.9	[N]
Dynamisk utmattelsesparameter (ND)		-	≥20	-

Single-mode Optical Fiber G.657.A1
