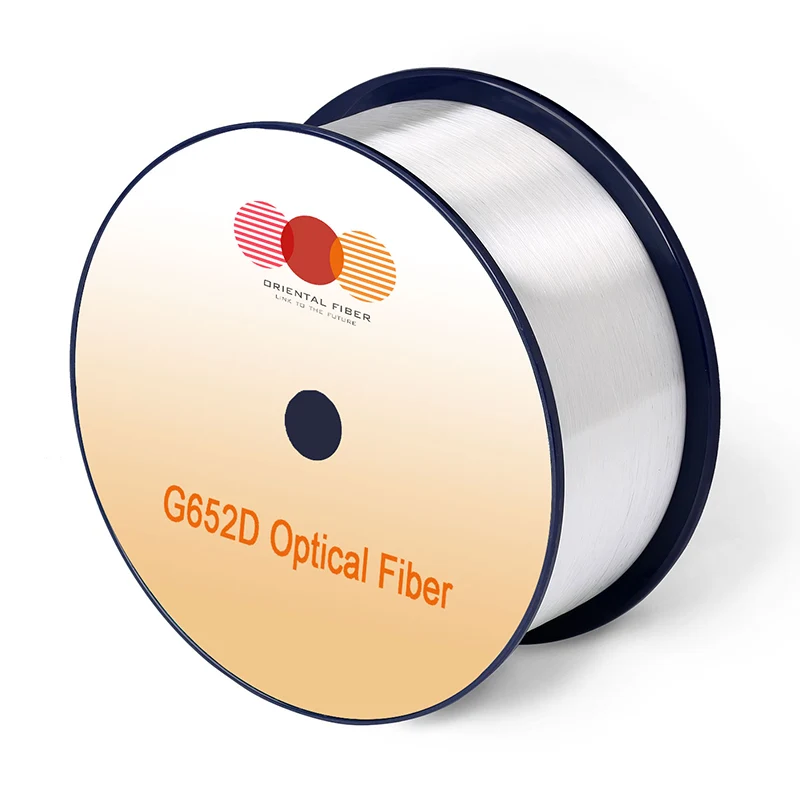

Enkeltmodus optisk fiber g.652d

Enkeltmodus optisk fiber G.652d er designet for optiske overføringssystemer som opererer i hele bølgelengdevinduet fra 1260nm til 1625nm. Ved å undertrykke vanntoppen nær 1383 nm på grunn av hydroksyl (OH-) ionabsorpsjon i tradisjonell enkeltmodusfiber, er fiberen i stand til å åpne e-båndet (1360-1460 nm) for drift, og dermed gi en brukbar bølgelengde på mer enn 100 nm.

Send forespørsel

produktbeskrivelse

Applikasjoner

På grunn av det brede tilgjengelige spektrum og utmerkede optiske ytelser, er enkeltmodus optisk fiber G.652D det beste valget å støtte en rekke applikasjoner som Ethernet, Internet Protocol (IP), asynkron overføringsmodus (ATM), synkron optisk nettverk (SONET) og multipleksering av multipleksing (WDM). Fiber gir mer båndbredde for ryggrad, hovedstadsområde og tilgangsnettverk.

Standarder

Fiber møter eller overstiger ITU-T-anbefaling G.652D og IEC 60793-2-50 Type B1.3 Fiberspesifikasjoner.

Egenskaper

Designet for å operere over hele spektralområdet 1260-1625 nm, og gir 50% mer brukbare bølgelengder for økt overføringskapasitet

Utmerket optisk ytelse støtter høyhastighetsoverføringsteknologier som DWDM og CWDM

Å være kompatibel med eksisterende 1310 nm utstyr

God beskyttelse og utmerket stripekraftstabilitet

Nøyaktige geometriske parametere som sikrer lavt spleisetap og høy spleisevneffektivitet

Spesifikasjoner

Egenskaper		Forhold	Spesifiserte verdier	Enheter
Optiske egenskaper
Demping		1310nm	≤0.34	[db/km]
		1383nm (etter H2-aldring)	≤0.34	[db/km]
		1550nm	≤0.20	[db/km]
		1625nm	≤0.24	[db/km]
Demping mot bølgelengde Maks. α di ﬀ erens		1285-1330nm, med henvisning til 1310nm	≤0,03	[db/km]
Demping mot bølgelengde Maks. α di ﬀ erens		1525-1575nm, med henvisning til 1550nm	≤0,02	[db/km]
Spredning coe emtisk		1285-1340NM	-3,5 til 3,5	[PS/(NM · km)]
		1550nm	≤18	[PS/(NM · km)]
		1625nm	≤22	[PS/(NM · km)]
Null spredningsbølgelengde (λ0)		-	1300-1324	[nm]
Null spredningshelling (S0)		-	≤0.092	[PS/(NM2 · km)]
Typisk verdi		-	0.086	[PS/(NM2 · km]
PMD	Maksimal individuell fiber	-	≤0.1	[PS/√KM]
	Koblingsdesignverdi （m = 20 ， q = 0,01%)	-	≤0,06	[PS/√KM]
	Typisk verdi	-	0.04	[PS/√KM]
Kabel cuto ﬀ bølgelengde (λcc)		-	≤1260	[nm]
Modus feltdiameter （MFD）		1310nm	8.7-9.5	[μm]
Modus feltdiameter （MFD）		1550nm	9.8-10.8	[μm]
E ﬀ ective Group Index of Refraksjon （Ne ﬀ）		1310nm	1.466	-
E ﬀ ective Group Index of Refraksjon （Ne ﬀ）		1550nm	1.467	-
Poeng diskontinuiteter		1310nm	≤0,05	[DB]
Poeng diskontinuiteter		1550nm	≤0,05	[DB]
Geometriske egenskaper
Kledningsdiameter		-	125,0 ± 0,7	[μm]
Kledning ikke-sirkularitet		-	≤1,0	[%]
Beleggdiameter		-	235-250	[μm]
Konsentrisitetsfeil på belegg		-	≤12.0	[μm]
Belegg ikke-sirkularitet		-	≤6.0	[%]
Kjerne-kledd konsentrisitetsfeil		-	≤0.6	[μm]
Krøll (radius)		-	≥4	[M]
Leveringsengde		-	Opp til 50,4	[km/hjul]
Miljømessige egenskaper		1310nm, 1550nm og 1625nm
Temperaturavhengighet indusert demping		-60 ℃ til +85 ℃	≤0,05	[db/km]
Temperatur-humiditetssykling indusert demping		-10 ° C til +85 ° C, 98% RH	≤0,05	[db/km]
Vanndypningsavhengighet indusert demping		23 ° C ， i 30 dager	≤0,05	[db/km]
Fuktig varmeavhengighet indusert demping		85 ° C og 85% RH ， i 30 dager	≤0,05	[db/km]
Tørr varme aldring		85 ℃, i 30 dager	≤0,05	[db/km]
Mekaniske spesifikasjoner
Bevisstest		-	≥9,0	[N]
		-	≥1,0	[%]
		-	≥100	[Kpsi]
Makrobøyningsindusert demping	100 svinger en dorn på 30 mm radius	1625nm	≤0,05	[DB]
	100 svinger en dorn på 25 mm radius	1310nm og 1550nm	≤0,05	[DB]
	1 snu en dorn på 16 mm radius	1550nm	≤0,05	[DB]
Beleggstripekraft		typisk gjennomsnittskraft	1.5	[N]
Beleggstripekraft		toppstyrke	1.3-8.9	[N]
Dynamisk utmattelsesparameter (ND)		-	≥20	-
