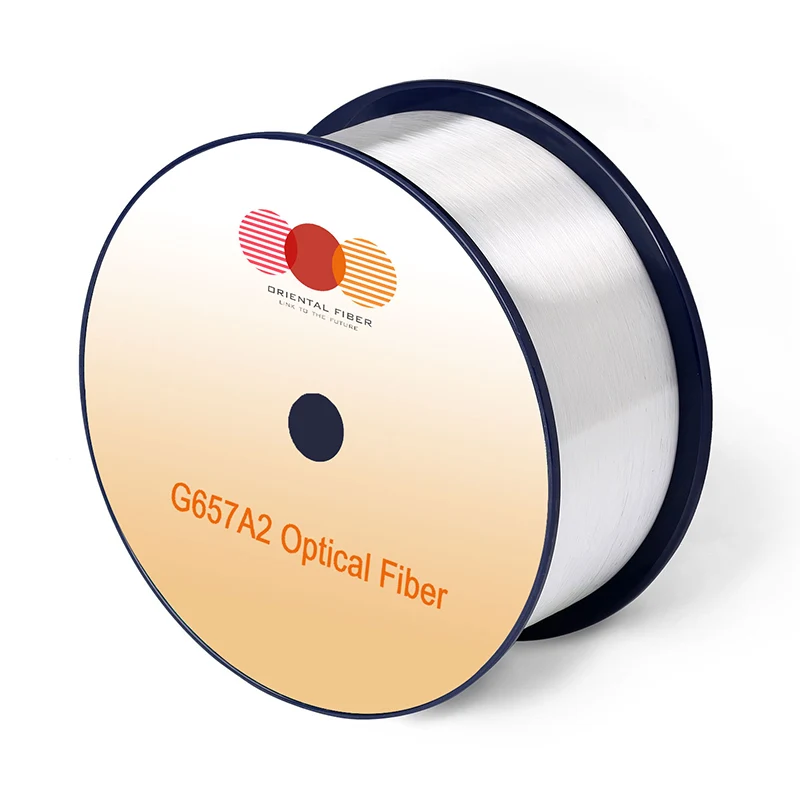

Enkeltmodus optisk fiber g.657.a2

Egenskaper

Forhold

Spesifiserte verdier

Enheter

Optiske egenskaper

Demping

1310nm

≤0,35

[db/km]

1383nm (etter H2-aldring)

≤0,35

[db/km]

1460nm

≤0,25

[db/km]

1490nm

≤0,23

[db/km]

1550nm

≤0.21

[db/km]

1625nm

≤0,23

[db/km]

Demping mot bølgelengde

Maks. α di ff erens

1285-1330nm, med henvisning til 1310nm

≤0,03

[db/km]

1525-1575nm, med henvisning til 1550nm

≤0,02

[db/km]

Null spredningsbølgelengde (λ0)

-

1300-1324

[nm]

Null spredningshelling (S0)

-

≤0.092

[PS/(NM2 · km)]

PMD

Maksimal individuell fiber

-

≤0.1

[PS/√KM]

Koblingsdesignverdi (M = 20 ， Q = 0,01%)

-

≤0,06

[PS/√KM]

Typisk verdi

-

0.04

[PS/√KM]

Kabel cuto ff bølgelengde (λcc)

-

≤1260

[nm]

Modus feltdiameter (MFD)

1310nm

8.4-9.2

[μm]

1550nm

9.3-10.3

[μm]

E ff ective Group Index of Refraction (NE ff)

1310nm

1.466

-

1550nm

1.467

-

Poeng diskontinuiteter

1310nm

≤0,05

[DB]

1550nm

≤0,05

[DB]

Geometriske egenskaper

Kledningsdiameter

-

125,0 ± 0,7

[μm]

Kledning ikke-sirkularitet

-

≤0,7

[%]

Beleggdiameter

-

235-245

[μm]

Konsentrisitetsfeil på belegg

-

≤12.0

[μm]

Belegg ikke-sirkularitet

-

≤6.0

[%]

Kjerne-kledd konsentrisitetsfeil

-

≤0,5

[μm]

Krøll (radius)

-

≥4

[M]

Leveringsengde

-

Opp til 50,4

[km/hjul]

Miljømessige egenskaper

1310nm, 1550nm og 1625nm

Temperaturavhengighet indusert demping

-60 ℃ til +85 ℃

≤0,05

[db/km]

Temperatur-humiditetssykling indusert demping

-10 ° C til +85 ° C, 98% RH

≤0,05

[db/km]

Watersoak -avhengighet induserte demping

23 ° C, i 30 dager

≤0,05

[db/km]

Fuktig varmeavhengighet indusert demping

85 ° C og 85% RH, i 30 dager

≤0,05

[db/km]

Tørr varme aldring

85 ℃, i 30 dager

≤0,05

[db/km]

Mekanisk spesifikasjon

Bevisstest

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[Kpsi]

Makrobøyningsindusert demping

10 snur en dorn på 15 mm radius

1550nm

≤0,03

[DB]

10 snur en dorn på 15 mm radius

1625nm

≤0.1

[DB]

1 snu en dorn på 10 mm radius

1550nm

≤0.1

[DB]

1 snu en dorn på 10 mm radius

1625nm

≤0.2

[DB]

1 snu en dorn på 7,5 mm radius

1550nm

≤0,5

[DB]

1 snu en dorn på 7,5 mm radius

1625nm

≤1,0

[DB]

Beleggstripekraft

typisk gjennomsnittskraft

1.5

[N]

toppstyrke

1.3-8.9

[N]

Dynamisk utmattelsesparameter (ND)

-

≥20

-
