Ф5mm vanntett rund kabel Mini SC/APC Connector Optisk lappledning

Søknad:● FTTX/FTTH -systemer● Ethernet -applikasjoner● CATV -lenker● Optisk signalfordeling● Passive optiske nettverk (PON)● Ryggrad, horisontale og stigerør applikasjoner● Forprømede slippterminalbokser● Utendørs områder; Hardt miljøFunksjoner:● Lavt innsettingstap, h&......

Send forespørsel

produktbeskrivelse

Søknad:

● FTTX/FTTH -systemer

● Ethernet -applikasjoner

● CATV -lenker

● Optisk signalfordeling

● Passive optiske nettverk (PON)

● Ryggrad, horisontale og stigerør applikasjoner

● Forprømede slippterminalbokser

● Utendørs områder; Hardt miljø

Funksjoner:

● Lavt innsettingstap, høyt avkastningstap.

● Bra i repeterbarhet og utveksling.

● 100% innsetting, returtap, ende ansikt og.

● Interferensinspeksjon.

● Utmerket mekanisk utholdenhet.

● I samsvar med Telcordia GR-326-core.

● Sikrer høy ytelse og pålitelighet i behandlingen av optisk kabling.

● Rask og enkel installasjon og rekonfigurasjon.

● Enkel håndtering, ikke behov for spesielt verktøy.

● IP68 vanntett.

Teknisk spesifikasjon:

Konstruksjoner	Enhet	Beskrivelser
Fiberantall		Simplex
Bølgelengde	nm	1310/1550
Innsettingstap	db	≤0.30
Returtap	db	≥ 60
Tilkoblingstype		SC/APC
Ferrule		Keramikk
Tilkoblingssykluser		500
Kabeljakkefarge		Svart
Kabel ytre diameter	mm	5,0 ± 0,2
Fibermodus		Enkeltmodus: G657A2
Kabeljakke materiale		HDPE
Kabelvekt	Kg/km	35 （ca.
Utskriftsinnhold		Tilpassbar
Lengde	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 eller tilpasses (Toleranse: ± 1,0m)
Koblingstype		Input: Accord H Optic Mini SC
Koblingstype		Utgang: Accord Konvensjonell SC/APC
Trekkraft (aksial mellom kabel og kontakt)	N	200
Vanntett karakter		Input: IP68
Driftstemperatur	℃	-40 ° C ~ +70 ℃
Lagringstemperatur	℃	-40 ° C ~ +70 ℃

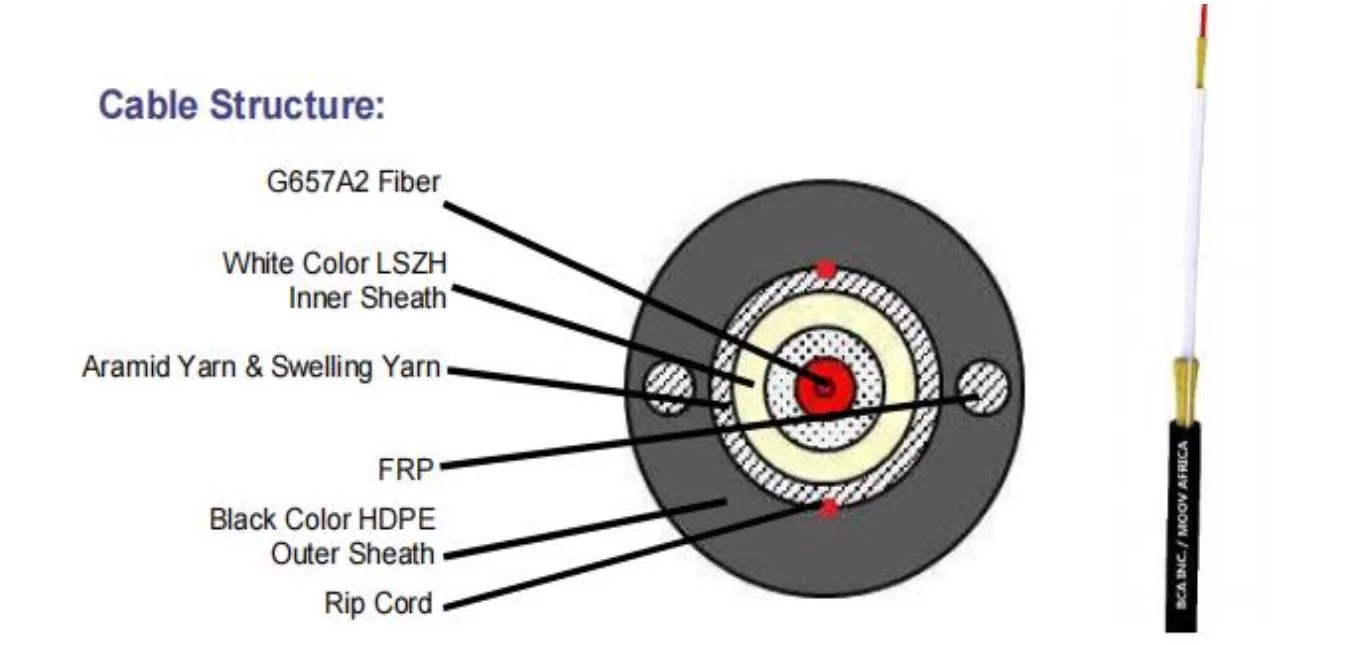

Kabelkonstruksjon:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Kabelstruktur:

Punkt	Innhold	Spesifikasjoner
Tett bufferfiber	Tall	1
	Type	G.657A2
	Materiale	LSZH
	Tett bufferfarge	Hvit
	Diameter (mm)	0,90 ± 0,05
Styrke medlem 1	Materiale	Aramid garn
Indre skjede	Diameter (mm)	2,8 ± 0,2
	Tykkelse (mm)	0,25 ± 0,1
	Farge	Hvit
	Materiale	LSZH
Styrkemedlem 2	Materiale	Frp
Styrkemedlem 2	Mengde	0,5*2
Styrkemedlem 3	Materiale	Aramid garn + vann blokkerende glassgarn
RIP ledning	Spesifikasjon og farge	600d rød
Ytre skjede	Materiale	HD
	Diameter (mm)	5,0 ± 0,2
	Tykkelse (mm)	1,1 ± 0,1
	Farge	Svart
Kabel Weigth	Kg/km	35 ± 3
Spenning	N	400 (langsiktig)
Spenning	N	800 (kort sikt)
Knus	N/10cm	200 (langsiktig)
Knus	N/10cm	1000 (kort sikt)
Min. Bøy radius	mm	10xd (statisk)
Min. Bøy radius	mm	20xd (dynamisk)
Operasjonstemperaturområde:		-20 ℃ til +60 ℃
Lagring / transporttemperaturområde:		-20 ℃ til +60 ℃

Optisk fiber:

Alle egenskapene til kabelfiberen (fiber av ferdig kabel) skal i det minste være i samsvar med ITU-T-anbefalingen G.657A2 og skal være som følger.

Punkt	Spesifikasjon
Fibertype	Enkeltmodus
Fibermateriale	Dopet silika
Dempingskoeffisient @ 1310 nm @ 1383nm	≤ 0,36 dB/km ≤ 0,36 dB/km
@ 1490nm @ 1550 nm @ 1625nm Etter kabeldannelse @ 1310 nm @ 1550nm	≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelavskjæringsbølgelengde	≤ 1260 nm
Null-spredning bølgelengde	1300 ~ 1324 nm
Null-spredningshelling	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 PS/(nm. KM) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Modus feltdiameter @ 1310 nm	8.5-9.3um
Kjerne / kledd konsentrisitetsfeil	≤ 0,5 en
Kledningsdiameter	125,0 ± 0,7 en
Kledning ikke-sirkularitet	≤5%
Primær beleggdiameter	242 ± 7 en
Konsentrisitet primært belegg / belegg	≤10 um
Belegg ikke-sirkularitet	≤0,7%
Demping med tap av kabelbøyning 1 tur 1 dorn 7.5mm 10 svinger 1 dorn 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

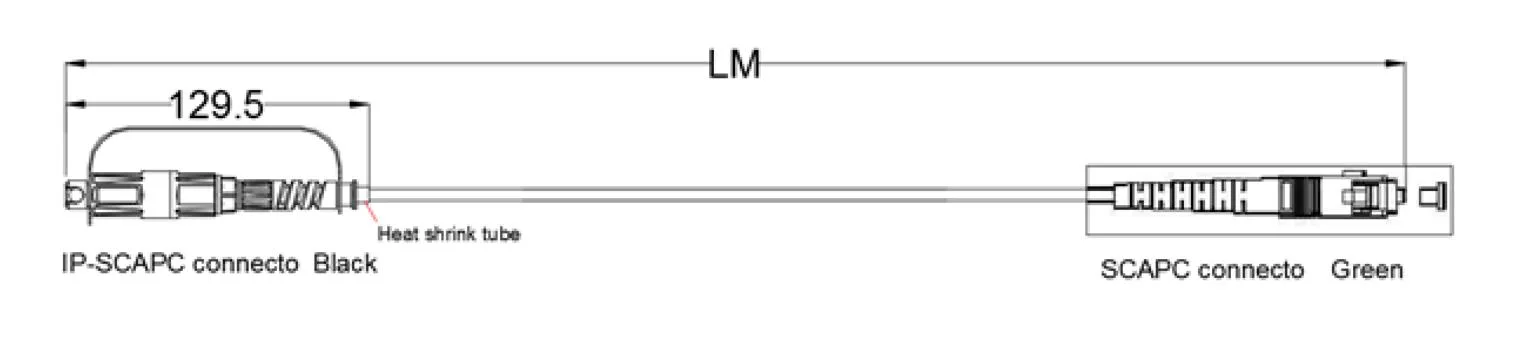

Dimensjonal tegning:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Pakke:

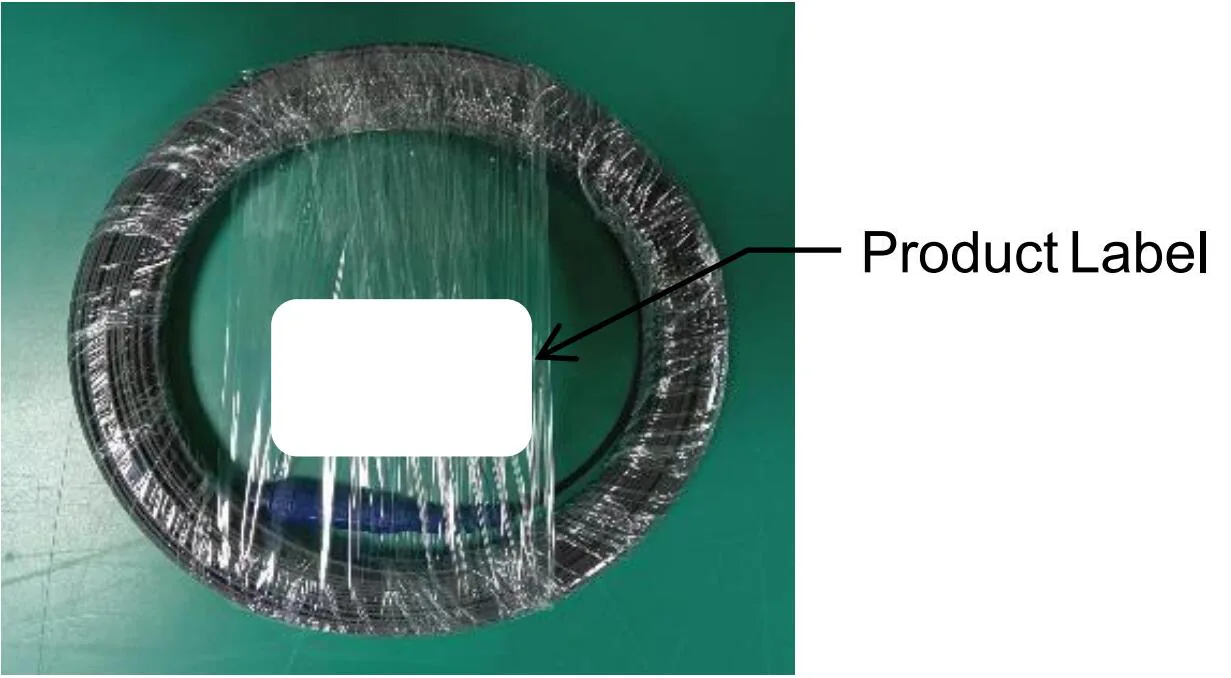

Fiberspole vikling:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Pakkekrav:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
