Strandet løst rørpansret fiberoptisk kabel
  • Strandet løst rørpansret fiberoptisk kabelStrandet løst rørpansret fiberoptisk kabel

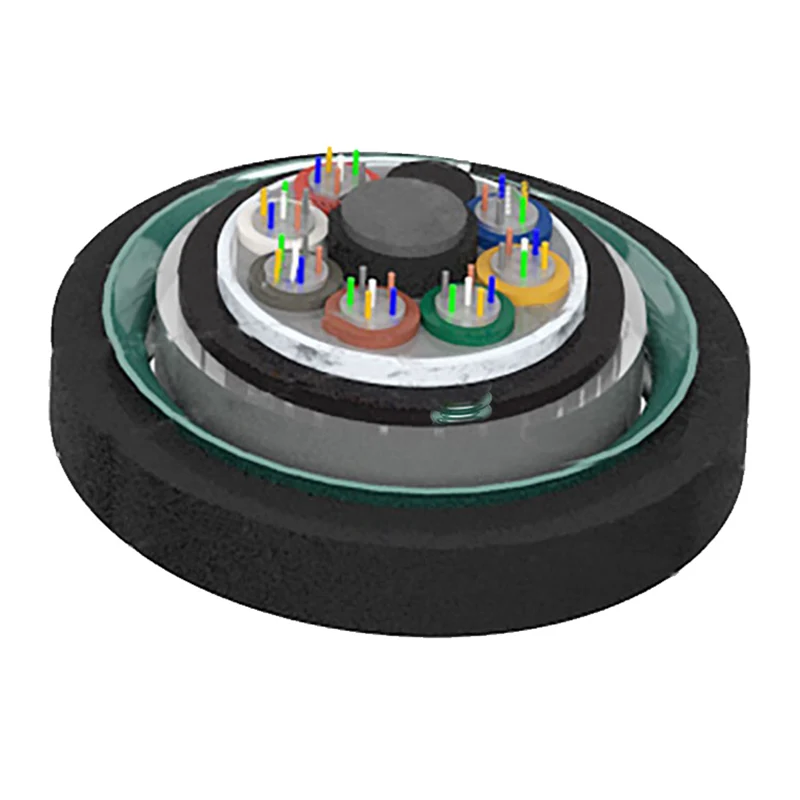

Strandet løst rørpansret fiberoptisk kabel

Strukturen av strandede løse rørpansret fiberoptisk kabel er å sette 250μm optisk fiber i et løst rør laget av høyt modulmateriale, og det løse røret er fylt med vanntett forbindelse. Senteret av kabelkjernen er en metallforsterkningskjerne. For optiske kabler med visse kjerner, må et lag polyetylen (PE) ekstruderes utenfor metallforsterkningskjernen. Det løse røret (og fyllingstauet) er vridd rundt den sentrale armeringskjernen for å danne en kompakt og rund kabelkjerne, og hullene i kabelkjernen er fylt med vannblokkerende fyllstoffer. Et lag med polyetylen indre kappe ekstruderes utenfor kabelkjernen, og et dobbeltsidig plastbelagt stålbånd (PSP) er langsgående pakket og deretter ekstrudert i en polyetylenhylse for å danne en kabel.

Egenskaper

God mekanisk og temperaturytelse

Selve det løse rørmaterialet har god hydrolysemotstand og høy styrke

Spesiell rørfyllingsforbindelse Sikre akritisk beskyttelse av fiber

Knusemotstand og fleksibilitet

Følgende tiltak iverksettes for å sikre at kabel vanntett:

-Steel Wire brukt som Central Strength Member

-Løst rørfyllingsforbindelse

-100% kabelkjernefylling

-APL fuktighetsbarriere

-PSP Forbedrende fuktighetssikker

-Vannblokkerende materiale


Standarder

Gyta53-kabel er i samsvar med standard YD/T 901 samt IEC 60794-1.


Strukturtegning

1.fiber

2.Tube fylling av forbindelse

3. Loose Tube

4. Cable Fyling Compound

5.APL

6.Pe indre skjede

7. Vannblokkerende materiale

8.PSP

9. Central Strength Member

10.Pe ytre skjede

Stranded Loose Tube Armored Fiber Optic Cable


Tekniske parametere

Kabeltype

(Økt med 2 fibre)

Fiberantall

Rør

Fyllstoffer

Kabelvekt (Ref)

(kg/km)

Strekkfasthet

Lang/kort sikt

(N)

Knuse motstand

Lang/kort sikt

(N/100mm)

Bøyningsradius

Statisk/dynamisk

(mm)

Gyta53-2 ~ 6xn

2 ~ 6

1

5

177

1000/3000

1000/3000

12.5d/25d

Gyta53-8 ~ 12xn

8 ~ 12

2

4

177

Gyta53-14 ~ 18xn

14 ~ 18

3

3

177

Gyta53-20 ~ 24xn

20 ~ 24

4

2

177

Gyta53-26 ~ 30xn

26 ~ 30

5

1

177

Gyta53-32 ~ 36xn

32 ~ 36

6

0

177

Gyta53-38 ~ 48xn

38 ~ 48

4

1

194

Gyta53-50 ~ 60xn

50 ~ 60

5

0

194

Gyta53-62 ~ 72xn

62 ~ 72

6

0

204

Gyta53-74 ~ 84xn

74 ~ 84

7

1

239

Gyta53-86 ~ 96xn

86 ~ 96

8

0

239

Gyta53-98 ~ 108xn

98 ~ 108

9

1

275

Gyta53-110 ~ 120xn

110 ~ 120

10

0

275

Gyta53-122 ~ 132xn

122 ~ 132

11

1

312

Gyta53-134 ~ 144xn

134 ~ 144

12

0

312

Gyta53-146 ~ 216xn

146 ~ 216

13 ~ 18

5 ~ 0

312


Lagring/driftstemperatur: -40 ℃ -+70 ℃


Optiske egenskaper

Fibertype

Demping (+20 ℃)

Båndbredde

Numerisk blenderåpning

Kabelavskjæringsbølgelengde λcc

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652

---

---

≤0,36dB/km

≤0.22db/km

---

---

---

≤1260nm

G.655

---

---

≤0,40dB/km

≤0,23db/km

---

---

---

≤1450nm

50/125 um

≤3.0db/km

≤1.0db/km

---

---

≥500MHz · km

≥500MHz · km

0,200 ± 0,015 allerede

---

62,5/125 um

≤3.3db/km

≤1.0db/km

---

---

≥200MHz · km

≥500MHz · km

0,275 ± 0,015 allerede

---


Note:

en. Suffiks XN betegner fibertype

b. Fargearrangementene til fiber og rør er spesifisert i fargeidentifikasjonstabellen

c. Den strandede løse rørets pansrede fiberoptiske kabel skal ikke lagre i utemiljøet mer enn 6 måneder for å holde kabelhjulet god tilstand


Søknad: Kanal/luft/direkte begravet

Stranded Loose Tube Armored Fiber Optic Cable
