Strandet løst rør ikke-pustet fiberoptisk kabelkabel

Strukturen til strandede løse rør ikke-pansret fiberoptisk kabelkabel er å legge 250μm optisk fiber i et løst rør laget av høyt modulmateriale, og det løse røret er fylt med vanntett forbindelse. Senteret av kabelkjernen er en metallforsterkningskjerne. For optiske kabler med visse kjerner, må et lag polyetylen (PE) ekstruderes utenfor metallforsterkningskjernen. Det løse røret (og fyllingstauet) er vridd rundt den sentrale armeringskjernen for å danne en kompakt og rund kabelkjerne, og hullene i kabelkjernen er fylt med vannblokkerende fyllstoffer. Det plastbelagte aluminiumsbelte eller stålbelte er langsgående innpakket og ekstrudert i en polyetylenhylse for å danne en kabel.

Send forespørsel

produktbeskrivelse

Egenskaper

God mekanisk og temperaturytelse

Høy styrke løs rør som er hydrolysebestandig

Spesiell rørfyllingsforbindelse Sikre en kritisk beskyttelse av fiber

Spesialdesignet kompakt struktur er flinke til å forhindre at løse rør krymper

PE -skjede beskytter kabelen mot ultrafiolette strålinger

Følgende tiltak iverksettes for å sikre at kabel vanntett:

-Steel Wire brukt som Central Strength Member

-Løst rørfyllingsforbindelse

-100% kabelkjernefylling

-APL eller PSP fuktighetsbarriere

Standarder

GYTA/S-kabelen er i samsvar med standard YD/T 901 samt IEC 60794-1.

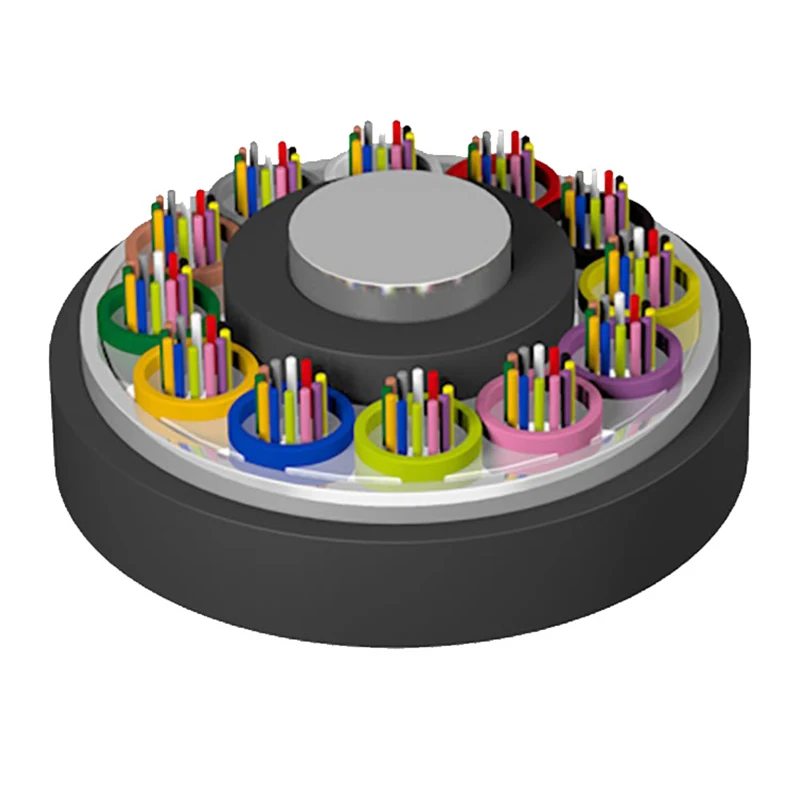

Strukturtegning

1. Fiber

2. Rørfyllingsforbindelse

3. Løst rør

4. Sentralt styrkemedlem

5. Kabelfyllingsforbindelse

6. APL PSP

7. PE Sheath

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Tekniske parametere

Kabeltype (Økt med 2 fibre)	Fiberantall	Rør	Fyllstoffer	Kabelvekt (Ref) (kg/km)	Strekkfasthet Lang/kort sikt (N)	Knuse motstand Lang/kort sikt (N/100mm)	Bøyningsradius Statisk/dynamisk (mm)
Gyta/S-2 ~ 6xn	2 ~ 6	1	4	76	600/1500	300/1000	10d/20d
Gyta/s -8 ~ 12xn	8 ~ 12	2	3	76
Gyta/s -14 ~ 18xn	14 ~ 18	3	2	76
Gyta/s -20 ~ 24xn	20 ~ 24	4	1	76
Gyta/s -26 ~ 30xn	26 ~ 30	5	0	76
Gyta/s -32 ~ 36xn	32 ~ 36	6	0	85
Gyta/s -38 ~ 48xn	38 ~ 48	4	1	90
Gyta/s -50 ~ 60xn	50 ~ 60	5	0	90
Gyta/s -62 ~ 72xn	62 ~ 72	6	0	113
Gyta/s -74 ~ 84xn	74 ~ 84	7	1	136
Gyta/s -86 ~ 96xn	86 ~ 96	8	0	136
Gyta/s -98 ~ 108xn	98 ~ 108	9	1	163
Gyta/s -110 ~ 120xn	110 ~ 120	10	0	163
Gyta/s -122 ~ 132xn	122 ~ 132	11	1	190
Gyta/s -134 ~ 144xn	134 ~ 144	12	0	190
Gyta/s -146 ~ 216xn	146 ~ 216	13 ~ 18	5 ~ 0	190
Gyta/s -288xn	288	24	0	239

Lagring/driftstemperatur: -40 ℃ -+70 ℃

Optiske egenskaper

Fibertype	Demping （+20 ℃）				Båndbredde		Numerisk blenderåpning	Kabelavskjæringsbølgelengde λcc
Fibertype	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk blenderåpning	Kabelavskjæringsbølgelengde λcc
G.652	---	---	≤0,36dB/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 allerede	---
62,5/125 um	≤3,5db/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 allerede	---

Note:

en. Suffiks XN betegner fibertype

b. Fargearrangementene til fiber og rør er spesifisert i fargeidentifikasjonstabellen

c. Det strandede løse røret som ikke er pustet fiberoptisk kabel, skal ikke lagre i utemiljøet mer enn 6 måneder for å holde kabel-hjulet god tilstand

Søknad: Kanal/luft
