God mekanisk og temperaturytelse
Høy styrke løs rør som er hydrolysebestandig
Spesiell rørfyllingsforbindelse Sikre en kritisk beskyttelse av fiber
Knusemotstand og fleksibilitet
PSP forbedrer fuktighetssikker
To parallelle stålledninger sikrer strekkfasthet
Liten diameter, lett vekt og vennlig installasjon
Lengre segmentlengder kan produseres
GYXS/GYXTW -kabel er i samsvar med standard YD/T 769.

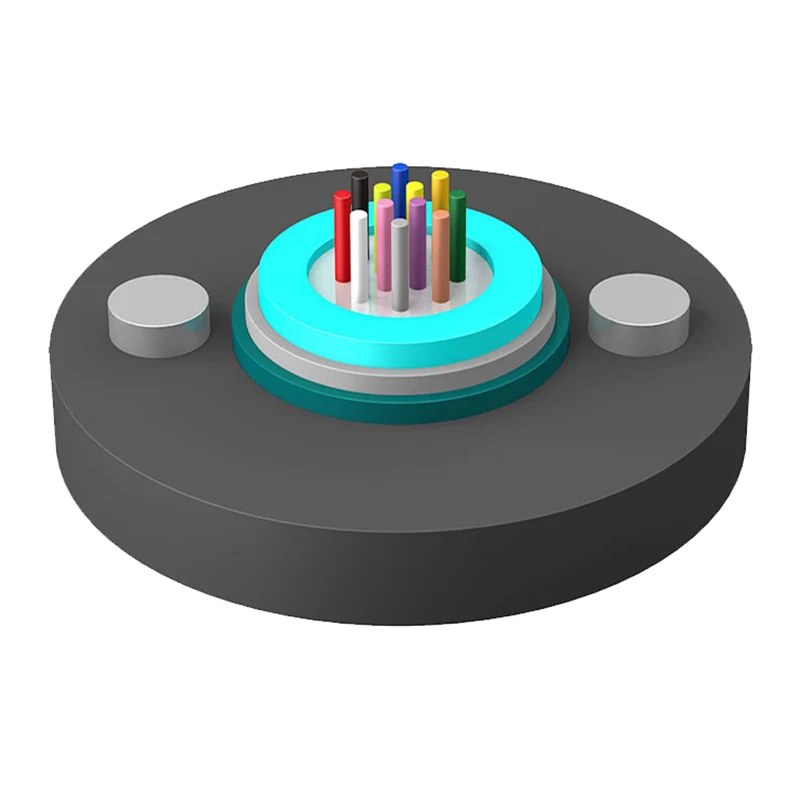

1. Fiber
2. Rørbunt
3. Rørfyllingsforbindelse
4. Løst rør
5. Ståltråd
6. Vannblokkerende materiale
7. PSP
8. PE Sheath
|
Kabeltype (Økt med 2 fibre) |
Fiberantall |
Kabelvekt (Ref) (kg/km) |
Strekkfasthet Lang/kort sikt (N) |
Knuse motstand Lang/kort sikt (N/100mm) |
Bøyningsradius Statisk/dynamisk (mm) |
|
GYXS/GYXTW-2 ~ 12xn |
2 ~ 12 |
82 |
600/1500 |
300/1000 |
10d/20d |
|
GYXS/GYXTW-14 ~ 24xn |
14 ~ 24 |
127 |
|||
|
GYXS/GYXTW-2 ~ 12xn |
2 ~ 12 |
124 |
1000/3000 |
||
|
GYXS/GYXTW-14 ~ 24xn |
14 ~ 24 |
147 |
Lagring/driftstemperatur: -40 ℃ -+70 ℃
|
Fibertype |
Demping （+20 ℃） |
Båndbredde |
Numerisk blenderåpning |
Kabelavskjæringsbølgelengde λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0,36dB/km |
≤0.22db/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23db/km |
--- |
--- |
--- |
≤1450nm |
|
50/125 um |
≤3.3db/km |
≤1.2db/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0,200 ± 0,015 allerede |
--- |
|
62,5/125 um |
≤3,5db/km |
≤1.2db/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0,275 ± 0,015 allerede |
--- |
en. Suffiks XN betegner fibertype
b. Fargearrangementene til fiber og rør er spesifisert i fargeidentifikasjonstabellen
c. Uni-røret lyspustet fiberoptisk kabel skal ikke lagre i utemiljøet mer enn 6 måneder for å holde kabelhjulet god tilstand
